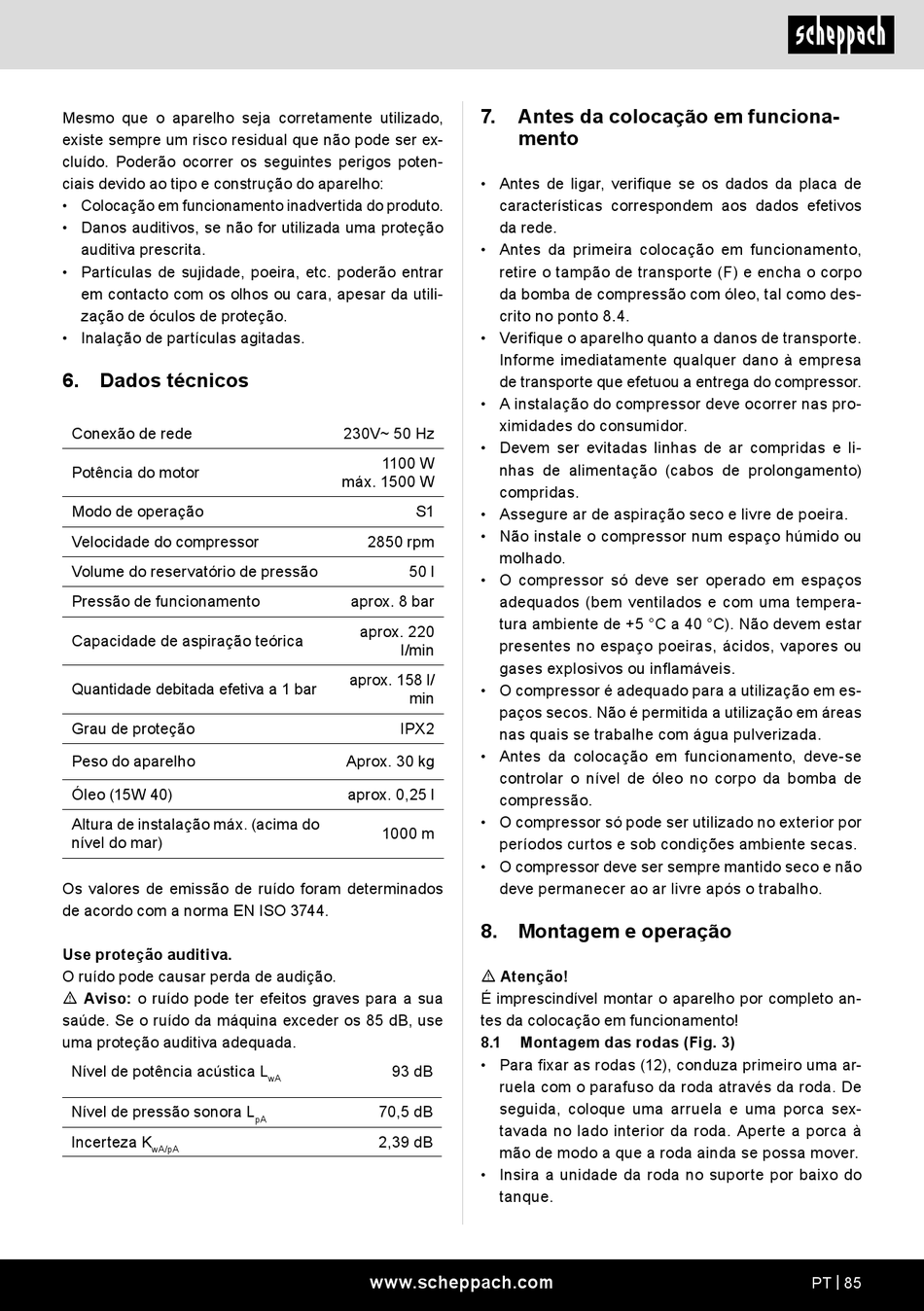

Scheppach HC54 Originalbetriebsanleitung Seite 85

Mesmo que o aparelho seja corretamente utilizado,
existe sempre um risco residual que não pode ser ex-
cluído. Poderão ocorrer os seguintes perigos poten-
ciais devido ao tipo e construção do aparelho:
• Colocação em funcionamento inadvertida do produto.
• Danos auditivos, se não for utilizada uma proteção
auditiva prescrita.
• Partículas de sujidade, poeira, etc. poderão entrar
em contacto com os olhos ou cara, apesar da utili-
zação de óculos de proteção.
• Inalação de partículas agitadas.
6. Dados técnicos
Conexão de rede
Potência do motor
Modo de operação
Velocidade do compressor
Volume do reservatório de pressão
Pressão de funcionamento
Capacidade de aspiração teórica
Quantidade debitada efetiva a 1 bar
Grau de proteção
Peso do aparelho
Óleo (15W 40)
Altura de instalação máx. (acima do
nível do mar)
Os valores de emissão de ruído foram determinados
de acordo com a norma EN ISO 3744.
Use proteção auditiva.
O ruído pode causar perda de audição.
m Aviso: o ruído pode ter efeitos graves para a sua
saúde. Se o ruído da máquina exceder os 85 dB, use
uma proteção auditiva adequada.
Nível de potência acústica L
Nível de pressão sonora L
Incerteza K
wA/pA
230V~ 50 Hz
1100 W
máx. 1500 W
S1
2850 rpm
50 l
aprox. 8 bar
aprox. 220
l/min
aprox. 158 l/
min
IPX2
Aprox. 30 kg
aprox. 0,25 l
1000 m
93 dB
wA
70,5 dB
pA
2,39 dB
www.scheppach.com
7. Antes da colocação em funciona-
mento
• Antes de ligar, verifique se os dados da placa de
características correspondem aos dados efetivos
da rede.
• Antes da primeira colocação em funcionamento,
retire o tampão de transporte (F) e encha o corpo
da bomba de compressão com óleo, tal como des-
crito no ponto 8.4.
• Verifique o aparelho quanto a danos de transporte.
Informe imediatamente qualquer dano à empresa
de transporte que efetuou a entrega do compressor.
• A instalação do compressor deve ocorrer nas pro-
ximidades do consumidor.
• Devem ser evitadas linhas de ar compridas e li-
nhas de alimentação (cabos de prolongamento)
compridas.
• Assegure ar de aspiração seco e livre de poeira.
• Não instale o compressor num espaço húmido ou
molhado.
• O compressor só deve ser operado em espaços
adequados (bem ventilados e com uma tempera-
tura ambiente de +5 °C a 40 °C). Não devem estar
presentes no espaço poeiras, ácidos, vapores ou
gases explosivos ou inflamáveis.
• O compressor é adequado para a utilização em es-
paços secos. Não é permitida a utilização em áreas
nas quais se trabalhe com água pulverizada.
• Antes da colocação em funcionamento, deve-se
controlar o nível de óleo no corpo da bomba de
compressão.
• O compressor só pode ser utilizado no exterior por
períodos curtos e sob condições ambiente secas.
• O compressor deve ser sempre mantido seco e não
deve permanecer ao ar livre após o trabalho.
8. Montagem e operação
m Atenção!
É imprescindível montar o aparelho por completo an-
tes da colocação em funcionamento!
8.1 Montagem das rodas (Fig. 3)
• Para fixar as rodas (12), conduza primeiro uma ar-
ruela com o parafuso da roda através da roda. De
seguida, coloque uma arruela e uma porca sex-
tavada no lado interior da roda. Aperte a porca à
mão de modo a que a roda ainda se possa mover.
• Insira a unidade da roda no suporte por baixo do
tanque.
PT | 85
