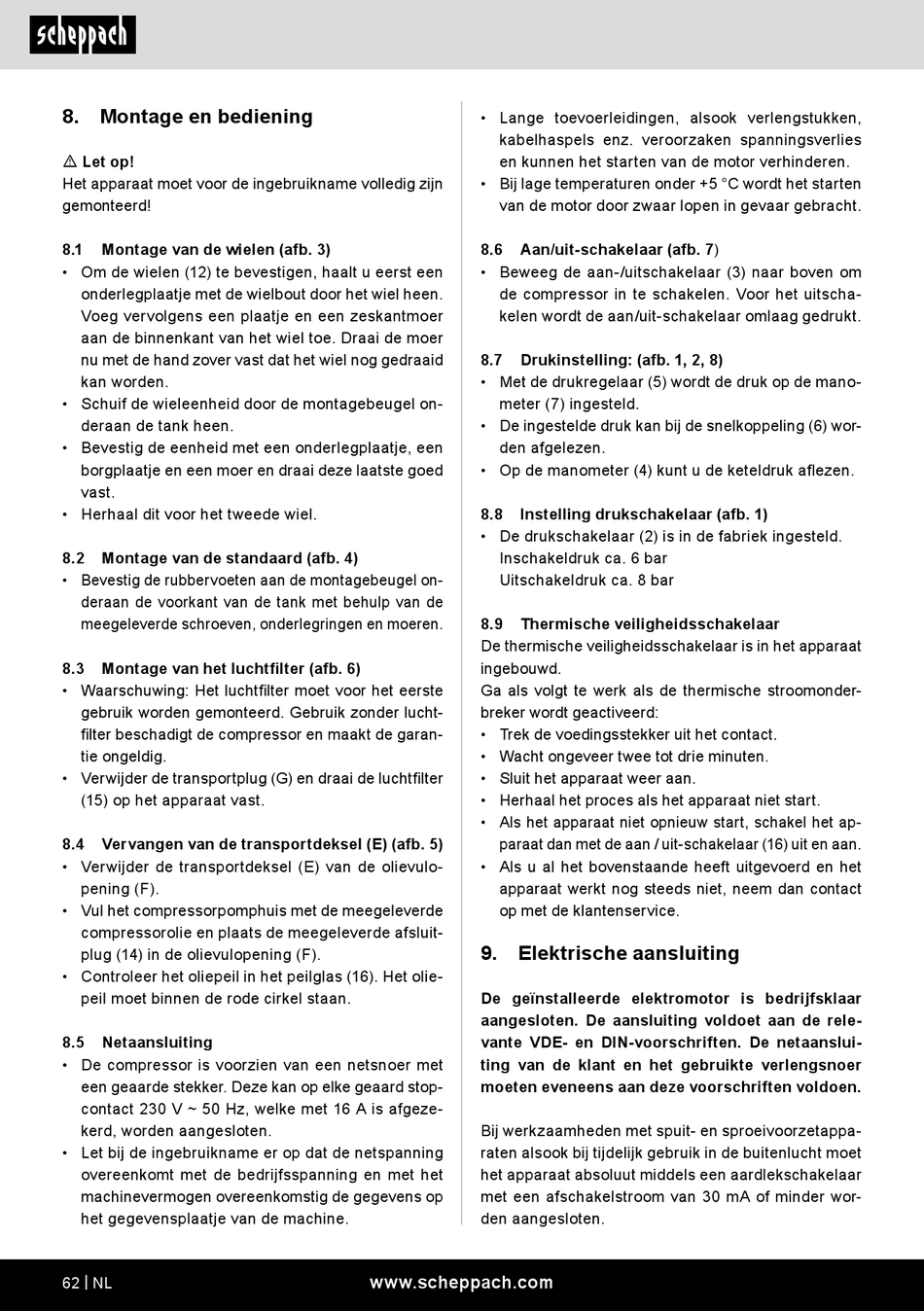

Scheppach HC54 Originalbetriebsanleitung Seite 62

8. Montage en bediening
m Let op!
Het apparaat moet voor de ingebruikname volledig zijn
gemonteerd!
8.1 Montage van de wielen (afb. 3)
• Om de wielen (12) te bevestigen, haalt u eerst een
onderlegplaatje met de wielbout door het wiel heen.
Voeg vervolgens een plaatje en een zeskantmoer
aan de binnenkant van het wiel toe. Draai de moer
nu met de hand zover vast dat het wiel nog gedraaid
kan worden.
• Schuif de wieleenheid door de montagebeugel on-
deraan de tank heen.
• Bevestig de eenheid met een onderlegplaatje, een
borgplaatje en een moer en draai deze laatste goed
vast.
• Herhaal dit voor het tweede wiel.
8.2 Montage van de standaard (afb. 4)
• Bevestig de rubbervoeten aan de montagebeugel on-
deraan de voorkant van de tank met behulp van de
meegeleverde schroeven, onderlegringen en moeren.
8.3 Montage van het luchtfilter (afb. 6)
• Waarschuwing: Het luchtfilter moet voor het eerste
gebruik worden gemonteerd. Gebruik zonder lucht-
filter beschadigt de compressor en maakt de garan-
tie ongeldig.
• Verwijder de transportplug (G) en draai de luchtfilter
(15) op het apparaat vast.
8.4 Vervangen van de transportdeksel (E) (afb. 5)
• Verwijder de transportdeksel (E) van de olievulo-
pening (F).
• Vul het compressorpomphuis met de meegeleverde
compressorolie en plaats de meegeleverde afsluit-
plug (14) in de olievulopening (F).
• Controleer het oliepeil in het peilglas (16). Het olie-
peil moet binnen de rode cirkel staan.
8.5 Netaansluiting
• De compressor is voorzien van een netsnoer met
een geaarde stekker. Deze kan op elke geaard stop-
contact 230 V ~ 50 Hz, welke met 16 A is afgeze-
kerd, worden aangesloten.
• Let bij de ingebruikname er op dat de netspanning
overeenkomt met de bedrijfsspanning en met het
machinevermogen overeenkomstig de gegevens op
het gegevensplaatje van de machine.
62 | NL
• Lange toevoerleidingen, alsook verlengstukken,
kabelhaspels enz. veroorzaken spanningsverlies
en kunnen het starten van de motor verhinderen.
• Bij lage temperaturen onder +5 °C wordt het starten
van de motor door zwaar lopen in gevaar gebracht.
8.6 Aan/uit-schakelaar (afb. 7)
• Beweeg de aan-/uitschakelaar (3) naar boven om
de compressor in te schakelen. Voor het uitscha-
kelen wordt de aan/uit-schakelaar omlaag gedrukt.
8.7 Drukinstelling: (afb. 1, 2, 8)
• Met de drukregelaar (5) wordt de druk op de mano-
meter (7) ingesteld.
• De ingestelde druk kan bij de snelkoppeling (6) wor-
den afgelezen.
• Op de manometer (4) kunt u de keteldruk aflezen.
8.8 Instelling drukschakelaar (afb. 1)
• De drukschakelaar (2) is in de fabriek ingesteld.
Inschakeldruk ca. 6 bar
Uitschakeldruk ca. 8 bar
8.9 Thermische veiligheidsschakelaar
De thermische veiligheidsschakelaar is in het apparaat
ingebouwd.
Ga als volgt te werk als de thermische stroomonder-
breker wordt geactiveerd:
• Trek de voedingsstekker uit het contact.
• Wacht ongeveer twee tot drie minuten.
• Sluit het apparaat weer aan.
• Herhaal het proces als het apparaat niet start.
• Als het apparaat niet opnieuw start, schakel het ap-
paraat dan met de aan / uit-schakelaar (16) uit en aan.
• Als u al het bovenstaande heeft uitgevoerd en het
apparaat werkt nog steeds niet, neem dan contact
op met de klantenservice.
9. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften. De netaanslui-
ting van de klant en het gebruikte verlengsnoer
moeten eveneens aan deze voorschriften voldoen.
Bij werkzaamheden met spuit- en sproeivoorzetappa-
raten alsook bij tijdelijk gebruik in de buitenlucht moet
het apparaat absoluut middels een aardlekschakelaar
met een afschakelstroom van 30 mA of minder wor-
den aangesloten.
