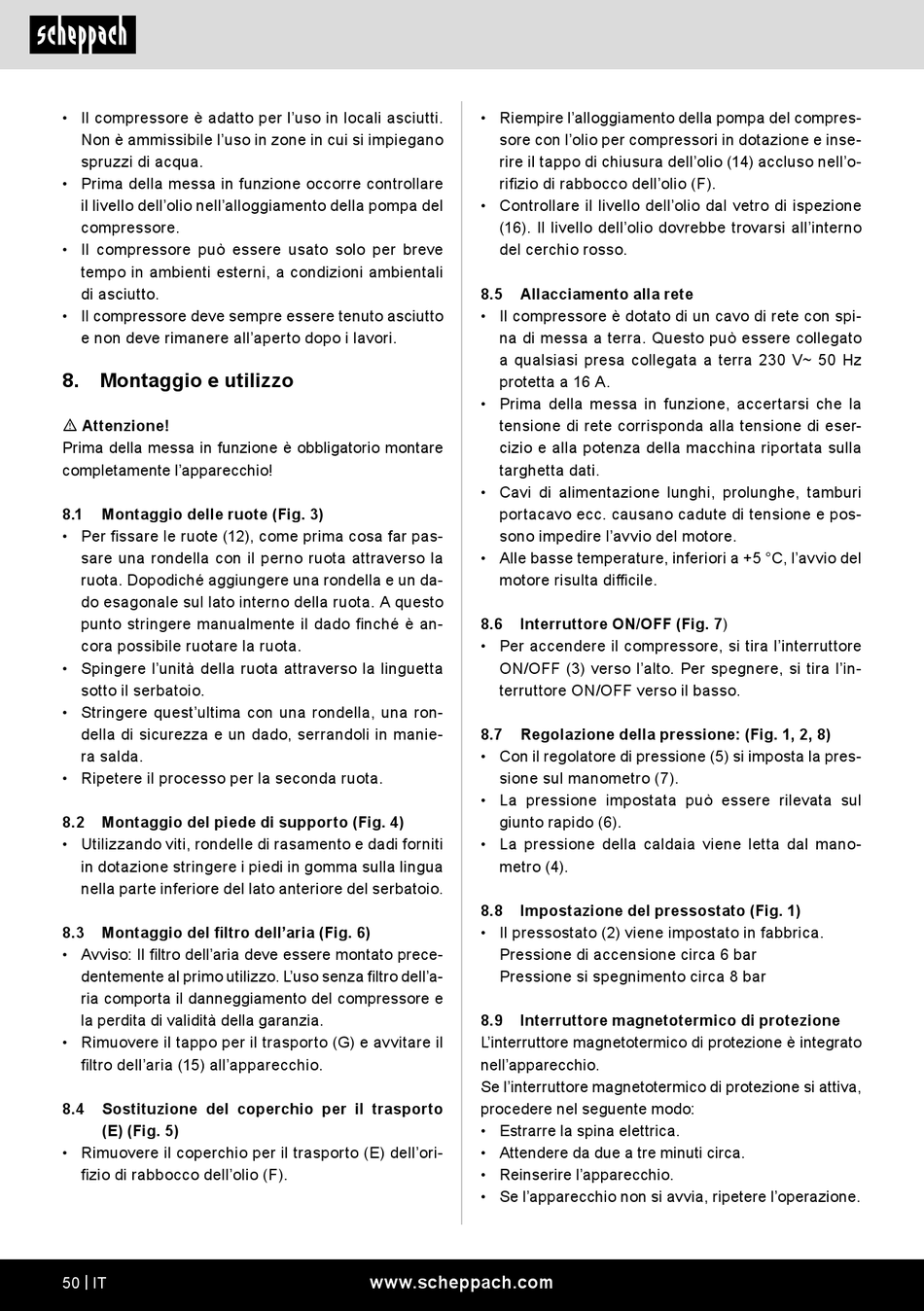

Scheppach HC54 Originalbetriebsanleitung Seite 50

• Il compressore è adatto per l'uso in locali asciutti.
Non è ammissibile l'uso in zone in cui si impiegano
spruzzi di acqua.
• Prima della messa in funzione occorre controllare
il livello dell'olio nell'alloggiamento della pompa del
compressore.
• Il compressore può essere usato solo per breve
tempo in ambienti esterni, a condizioni ambientali
di asciutto.
• Il compressore deve sempre essere tenuto asciutto
e non deve rimanere all'aperto dopo i lavori.
8. Montaggio e utilizzo
m Attenzione!
Prima della messa in funzione è obbligatorio montare
completamente l'apparecchio!
8.1 Montaggio delle ruote (Fig. 3)
• Per fissare le ruote (12), come prima cosa far pas-
sare una rondella con il perno ruota attraverso la
ruota. Dopodiché aggiungere una rondella e un da-
do esagonale sul lato interno della ruota. A questo
punto stringere manualmente il dado finché è an-
cora possibile ruotare la ruota.
• Spingere l'unità della ruota attraverso la linguetta
sotto il serbatoio.
• Stringere quest'ultima con una rondella, una ron-
della di sicurezza e un dado, serrandoli in manie-
ra salda.
• Ripetere il processo per la seconda ruota.
8.2 Montaggio del piede di supporto (Fig. 4)
• Utilizzando viti, rondelle di rasamento e dadi forniti
in dotazione stringere i piedi in gomma sulla lingua
nella parte inferiore del lato anteriore del serbatoio.
8.3 Montaggio del filtro dell'aria (Fig. 6)
• Avviso: Il filtro dell'aria deve essere montato prece-
dentemente al primo utilizzo. L'uso senza filtro dell'a-
ria comporta il danneggiamento del compressore e
la perdita di validità della garanzia.
• Rimuovere il tappo per il trasporto (G) e avvitare il
filtro dell'aria (15) all'apparecchio.
8.4 Sostituzione del coperchio per il trasporto
(E) (Fig. 5)
• Rimuovere il coperchio per il trasporto (E) dell'ori-
fizio di rabbocco dell'olio (F).
50 | IT
• Riempire l'alloggiamento della pompa del compres-
sore con l'olio per compressori in dotazione e inse-
rire il tappo di chiusura dell'olio (14) accluso nell'o-
rifizio di rabbocco dell'olio (F).
• Controllare il livello dell'olio dal vetro di ispezione
(16). Il livello dell'olio dovrebbe trovarsi all'interno
del cerchio rosso.
8.5 Allacciamento alla rete
• Il compressore è dotato di un cavo di rete con spi-
na di messa a terra. Questo può essere collegato
a qualsiasi presa collegata a terra 230 V~ 50 Hz
protetta a 16 A.
• Prima della messa in funzione, accertarsi che la
tensione di rete corrisponda alla tensione di eser-
cizio e alla potenza della macchina riportata sulla
targhetta dati.
• Cavi di alimentazione lunghi, prolunghe, tamburi
portacavo ecc. causano cadute di tensione e pos-
sono impedire l'avvio del motore.
• Alle basse temperature, inferiori a +5 °C, l'avvio del
motore risulta difficile.
8.6 Interruttore ON/OFF (Fig. 7)
• Per accendere il compressore, si tira l'interruttore
ON/OFF (3) verso l'alto. Per spegnere, si tira l'in-
terruttore ON/OFF verso il basso.
8.7 Regolazione della pressione: (Fig. 1, 2, 8)
• Con il regolatore di pressione (5) si imposta la pres-
sione sul manometro (7).
• La pressione impostata può essere rilevata sul
giunto rapido (6).
• La pressione della caldaia viene letta dal mano-
metro (4).
8.8 Impostazione del pressostato (Fig. 1)
• Il pressostato (2) viene impostato in fabbrica.
Pressione di accensione circa 6 bar
Pressione si spegnimento circa 8 bar
8.9 Interruttore magnetotermico di protezione
L'interruttore magnetotermico di protezione è integrato
nell'apparecchio.
Se l'interruttore magnetotermico di protezione si attiva,
procedere nel seguente modo:
• Estrarre la spina elettrica.
• Attendere da due a tre minuti circa.
• Reinserire l'apparecchio.
• Se l'apparecchio non si avvia, ripetere l'operazione.
