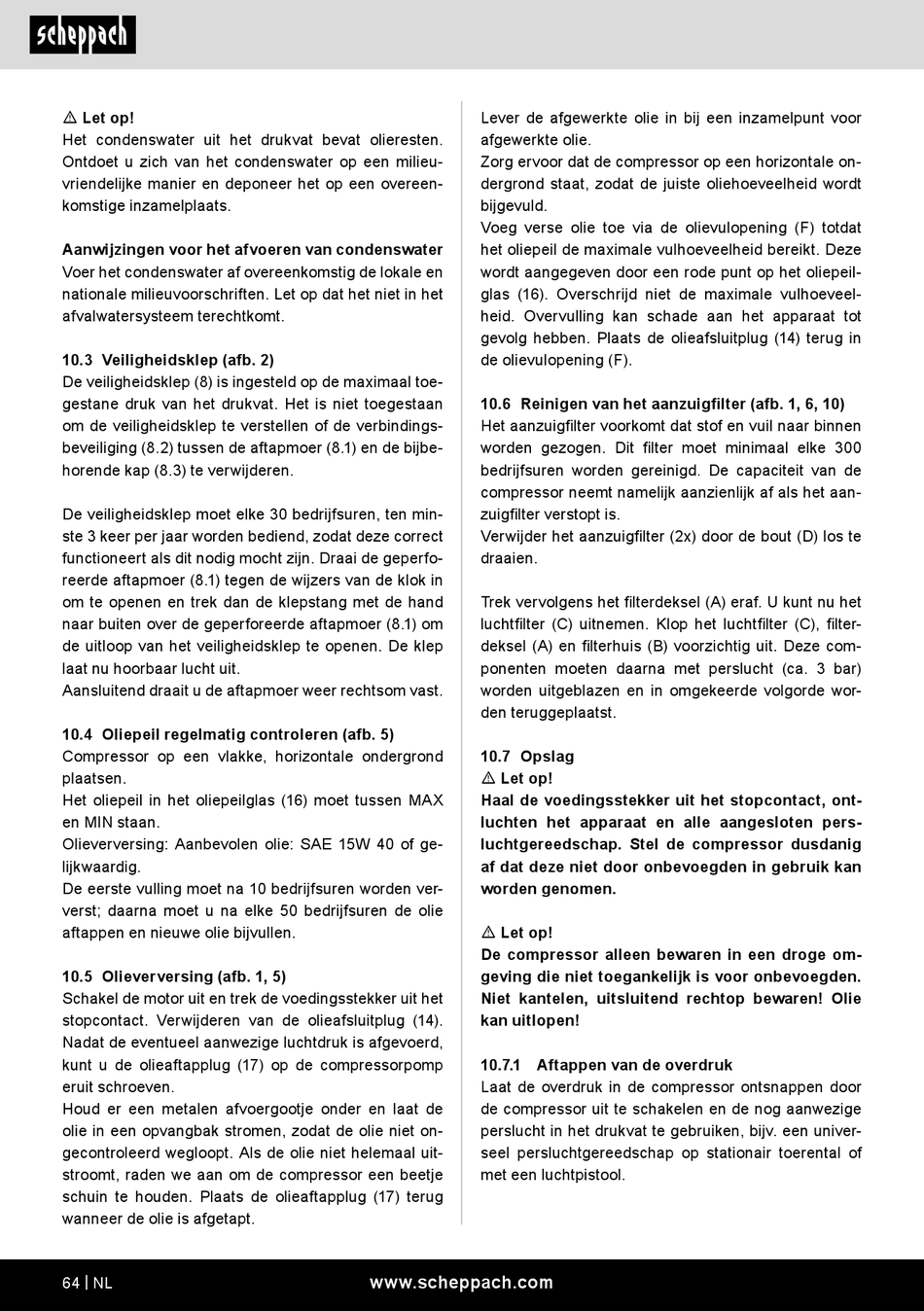

Scheppach HC54 Originalbetriebsanleitung Seite 64

m Let op!
Het condenswater uit het drukvat bevat olieresten.
Ontdoet u zich van het condenswater op een milieu-
vriendelijke manier en deponeer het op een overeen-
komstige inzamelplaats.
Aanwijzingen voor het afvoeren van condenswater
Voer het condenswater af overeenkomstig de lokale en
nationale milieuvoorschriften. Let op dat het niet in het
afvalwatersysteem terechtkomt.
10.3 Veiligheidsklep (afb. 2)
De veiligheidsklep (8) is ingesteld op de maximaal toe-
gestane druk van het drukvat. Het is niet toegestaan
om de veiligheidsklep te verstellen of de verbindings-
beveiliging (8.2) tussen de aftapmoer (8.1) en de bijbe-
horende kap (8.3) te verwijderen.
De veiligheidsklep moet elke 30 bedrijfsuren, ten min-
ste 3 keer per jaar worden bediend, zodat deze correct
functioneert als dit nodig mocht zijn. Draai de geperfo-
reerde aftapmoer (8.1) tegen de wijzers van de klok in
om te openen en trek dan de klepstang met de hand
naar buiten over de geperforeerde aftapmoer (8.1) om
de uitloop van het veiligheidsklep te openen. De klep
laat nu hoorbaar lucht uit.
Aansluitend draait u de aftapmoer weer rechtsom vast.
10.4 Oliepeil regelmatig controleren (afb. 5)
Compressor op een vlakke, horizontale ondergrond
plaatsen.
Het oliepeil in het oliepeilglas (16) moet tussen MAX
en MIN staan.
Olieverversing: Aanbevolen olie: SAE 15W 40 of ge-
lijkwaardig.
De eerste vulling moet na 10 bedrijfsuren worden ver-
verst; daarna moet u na elke 50 bedrijfsuren de olie
aftappen en nieuwe olie bijvullen.
10.5 Olieverversing (afb. 1, 5)
Schakel de motor uit en trek de voedingsstekker uit het
stopcontact. Verwijderen van de olieafsluitplug (14).
Nadat de eventueel aanwezige luchtdruk is afgevoerd,
kunt u de olieaftapplug (17) op de compressorpomp
eruit schroeven.
Houd er een metalen afvoergootje onder en laat de
olie in een opvangbak stromen, zodat de olie niet on-
gecontroleerd wegloopt. Als de olie niet helemaal uit-
stroomt, raden we aan om de compressor een beetje
schuin te houden. Plaats de olieaftapplug (17) terug
wanneer de olie is afgetapt.
64 | NL
Lever de afgewerkte olie in bij een inzamelpunt voor
afgewerkte olie.
Zorg ervoor dat de compressor op een horizontale on-
dergrond staat, zodat de juiste oliehoeveelheid wordt
bijgevuld.
Voeg verse olie toe via de olievulopening (F) totdat
het oliepeil de maximale vulhoeveelheid bereikt. Deze
wordt aangegeven door een rode punt op het oliepeil-
glas (16). Overschrijd niet de maximale vulhoeveel-
heid. Overvulling kan schade aan het apparaat tot
gevolg hebben. Plaats de olieafsluitplug (14) terug in
de olievulopening (F).
10.6 Reinigen van het aanzuigfilter (afb. 1, 6, 10)
Het aanzuigfilter voorkomt dat stof en vuil naar binnen
worden gezogen. Dit filter moet minimaal elke 300
bedrijfsuren worden gereinigd. De capaciteit van de
compressor neemt namelijk aanzienlijk af als het aan-
zuigfilter verstopt is.
Verwijder het aanzuigfilter (2x) door de bout (D) los te
draaien.
Trek vervolgens het filterdeksel (A) eraf. U kunt nu het
luchtfilter (C) uitnemen. Klop het luchtfilter (C), filter-
deksel (A) en filterhuis (B) voorzichtig uit. Deze com-
ponenten moeten daarna met perslucht (ca. 3 bar)
worden uitgeblazen en in omgekeerde volgorde wor-
den teruggeplaatst.
10.7 Opslag
m Let op!
Haal de voedingsstekker uit het stopcontact, ont-
luchten het apparaat en alle aangesloten pers-
luchtgereedschap. Stel de compressor dusdanig
af dat deze niet door onbevoegden in gebruik kan
worden genomen.
m Let op!
De compressor alleen bewaren in een droge om-
geving die niet toegankelijk is voor onbevoegden.
Niet kantelen, uitsluitend rechtop bewaren! Olie
kan uitlopen!
10.7.1 Aftappen van de overdruk
Laat de overdruk in de compressor ontsnappen door
de compressor uit te schakelen en de nog aanwezige
perslucht in het drukvat te gebruiken, bijv. een univer-
seel persluchtgereedschap op stationair toerental of
met een luchtpistool.
