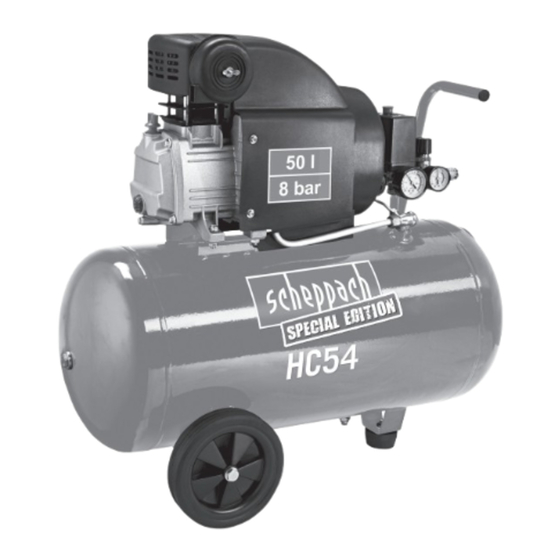

Scheppach HC54 Original Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für HC54:
- Anleitung (137 Seiten) ,
- Original anleitungen (137 Seiten) ,
- Originalanleitung (131 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Scheppach HC54
Inhaltszusammenfassung für Scheppach HC54
- Seite 1 Art.Nr. Art.Nr. 5906103924 5906103924 AusgabeNr. AusgabeNr. 5906103851 5906103851 Rev.Nr. Rev.Nr. 16/04/2015 28/07/2020 HC54 Kompressor Originalbedienungsanleitung Compresseur Traduction des instructions d’origine...
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 4: Erklärung Der Symbole Auf Dem Gerät
Warnung vor heißen Teilen! Warnung vor elektrischer Spannung! Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen. Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austau- schen! 4 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 5: Inhaltsverzeichnis
Vor Inbetriebnahme ................9 Aufbau und Bedienung................. 9 Elektrischer Anschluss ................. 10 Reinigung, Wartung und Lagerung ............11 Entsorgung und Wiederverwertung ............. 12 Störungsabhilfe ..................13 DE | 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 6: Einleitung
Si cherheitshinweisen und den besonderen Vor- steht Verschluckungs- und Erstickungsgefahr! schriften Ih res Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 6 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 7: Bestimmungsgemäße Verwendung
- Sorgen Sie für gute Beleuchtung des Arbeitsbe- - Verwenden Sie die Kabeltrommel nur im abge- reichs. rollten Zustand. - Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 8 Herstellern solcher Stoffe gemachten Anga- 19. Befüllung von Reifen ben über Schutzmaßnahmen. - Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Mano- meter, z.B. an einer Tankstelle. 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 9: Technische Daten
Achtung! Netzanschluss 230 V ~ 50Hz Vor der Inbetriebnahme das Gerät unbedingt kom- Motorleistung W 1100 plett montieren! Betriebsart Kompressor-Drehzahl 2850 min Druckbehältervolumen (in Liter) DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Elektrischer Anschluss
Bei niedrigen Temperaturen unter +5°C ist der Mo- Schnittstellen durch Überfahren der Anschluss- • • toranlauf durch Schwergängigkeit gefährdet. leitung. • Isolationsschäden durch Herausreißen aus der Wandsteckdose. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 11: Reinigung, Wartung Und Lagerung
10.5 Ölwechsel (Abb. 1, 5) Geräteinnere gelangen kann. Schalten Sie den Motor ab und ziehen Sie den Netz- stecker aus der Steckdose. Entfernen Sie den Ölver- schlussstopfen (14). DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 12: Serviceinformationen
Druckluftwerkzeug im Leerlauf oder dem öffentlich-rechtlichen Entsorgungsträger, einer mit einer Ausblaspistole. autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 13: Störungsabhilfe
Druck wird am Ma- nometer angezeigt, Schnellkupplung undicht. Schnellkupplung überprüfen, ggf. ersetzen. jedoch Werkzeuge Zu wenig Druck am Druckregler (5) einge- laufen nicht. Druckregler weiter aufdrehen. stellt. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: Garantiebedingungen
Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;... - Seite 15 Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préa- lable. Attention ! Avant la première mise en service, vérifiez le niveau d‘huile et remplacez le bouchon d‘huile ! FR | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 16 Avant la mise en service ..............20 Structure et commande ................ 21 Raccord électrique ................21 Nettoyage, maintenance et stockage ........... 22 Mise au rebut et recyclage ..............23 Dépannage ................... 24 16 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 17: Introduction
être respecté. cun cas jouer avec les sacs en plastique, films d’emballage et pièces de petite taille ! Il existe un risque d’ingestion et d’asphyxie ! FR | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 18: Utilisation Conforme À L'affectation
- N‘utiliser les tambours de câbles que lorsqu‘ils - Ne pas utiliser les outils électriques dans sont déroulés. les lieux soumis à des risques d‘incendie ou d‘explosion. 18 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 19 à 55° C. Danger d’ex- électricité doit la remplacer afin d’éviter tout plosion ! danger. Danger par électrocution ! Ne chauffez pas la laque et le détergeant. Danger • d’explosion! FR | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 20: Caractéristiques Techniques
+5° jusqu’à 40° C). La pièce doit Conservez bien ces consignes de sécurité. être exempte de poussières, d’acides, de vapeurs, de gaz explosives ou inflammables. 20 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 21: Structure Et Commande
En cas de surcharge du moteur, ce dernier s‘arrête de lui-même. Après un temps de refroidissement (d‘une durée va- riable), le moteur peut être remis en marche. FR | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 22: Nettoyage, Maintenance Et Stockage
! Risque de blessure ! tige de vanne vers l’extérieur sur l’écrou de vidange pour ouvrir l’évacuation de la soupape de sécurité. 22 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 23: Mise Au Rebut Et Recyclage
Tapotez le filtre à air (C), le couvercle du filtre (A) et le boîtier de filtre (B) précautionneusement. Soufflez ensuite ces composants avec de l’air comprimé (env. 3 bars) et remontez-les dans l’ordre inverse. FR | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 24: Dépannage
Pas assez de pression réglée sur le régula- pas. Ouvrir encore le régulateur de pression. teur de pression (5). 24 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 26 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 28 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 29: Ce-Konformitätserklärung
Ichenhausen, den 28.07.2020 _______________________________ Unterschrift / Andreas Pecher / Head of Product Management First CE: 2019 Documents registar: Ann-Katrin Bloching Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 30 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 31: Conditions De Garantie
Scheppach, en cas de vice caché, vice de la chose avérée, sera tenue à la restitution du prix et au remboursement à l’acquéreur des frais occasionnés par la vente. - Seite 32 Scheppach. L’obligation de la société Scheppach en vertu de la présente garantie est en tout état de cause limitée à la réparation ou au remplacement de la marchandise ou de la pièce défectueuse dans la mesure où elle est retournée au magasin avec l’accord préalable de la société...
