Toro Multi Pro WM Bedienungsanleitung Seite 22

Anschließen des hinteren
elektrischen Kabelbaums am
vorderen elektrischen Kabelbaum
an der Steuerkonsole
1. Verbinden Sie den 3-poligen Stecker des
hinteren Kabelbaums für das Sprühfahrzeug
mit dem 3-poligen Stecker des vorderen
Kabelbaums, der mit der Steuerkonsole
verbunden ist.
2. Verbinden Sie den 24-poligen Stecker des
hinteren Kabelbaums für das Sprühfahrzeug
mit dem 24-poligen Stecker des vorderen
Kabelbaums, der mit der Steuerkonsole
verbunden ist.
3. Klappen Sie den Hebel am 24-poligen Stecker
um, um die beiden Stecker miteinander zu
verriegeln.

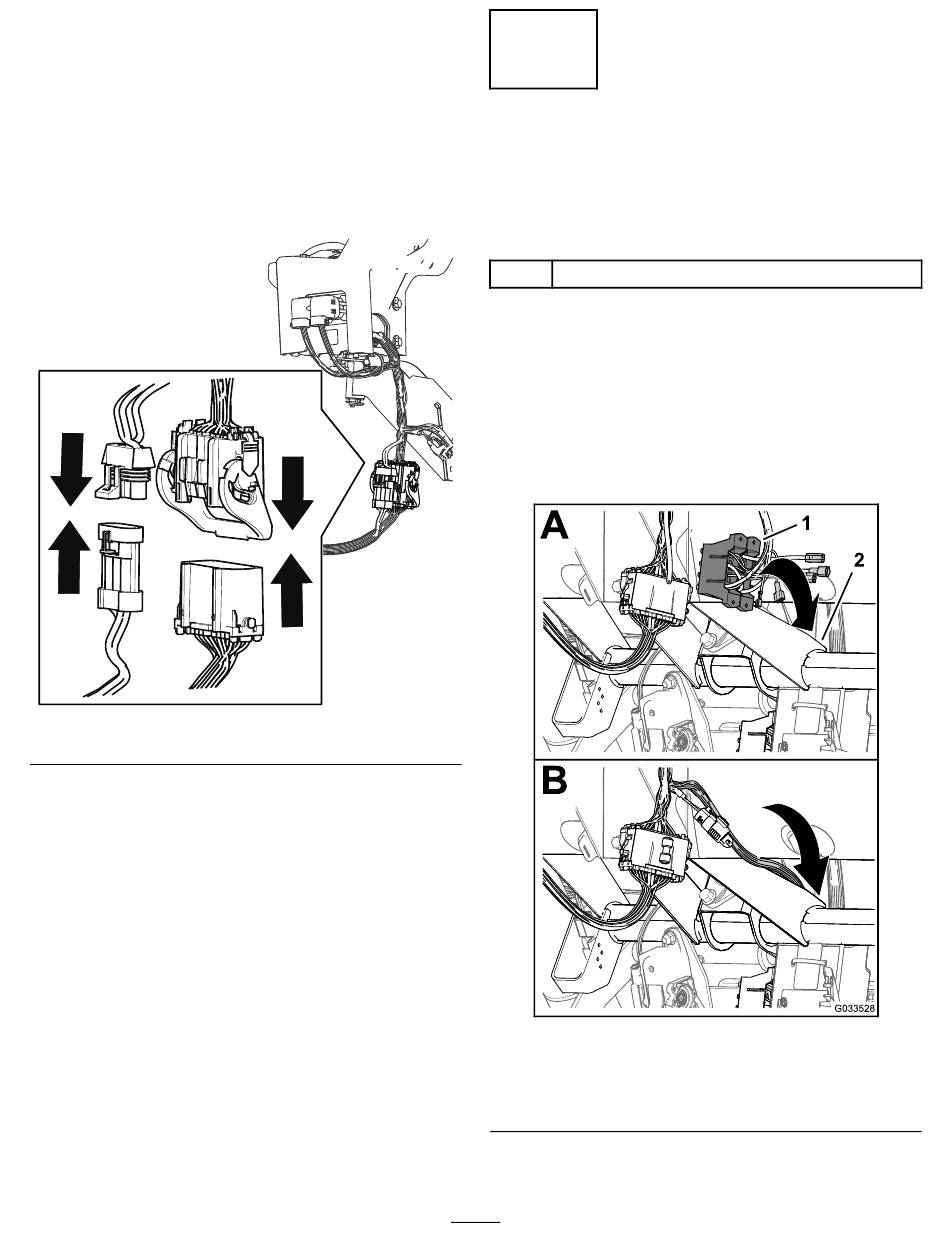

Bild 21
11
Einbauen des
Sicherungskastens des
Sprühfahrzeugs
Für diesen Arbeitsschritt erforderliche Teile:
1 Sicherungsaufkleber (127-3966)
Verfahren
1. Verlegen Sie an der Steuerkonsole für das
Sprühfahrzeug den Zweig des vorderen
Kabelbaums mit den Sicherungskästen
zwischen der Unterseite des Armaturenbretts
und dem Querrohr des Maschinenchassis
und dann nach unten zur Vorderseite des
Sicherungskastens der Maschine
g454532
1. Sicherungsblöcke
(vorderer Kabelbaum,
Steuerkonsole)
2. Suchen Sie den nicht isolierten Anschluss
am Ende des offenen, gelben Stromkabels
22
(Bild 22).
Bild 22
2. Querrohr
(Maschinenchassis)
g033528
