Toro Multi Pro WM Bedienungsanleitung Seite 21

10
Befestigen der Kabelbäume
für das Sprühfahrzeug
Für diesen Arbeitsschritt erforderliche Teile:
3 Hakenclips
1 Schraube (¼" x ¾")
1
Bundmutter (¼")
Verlegen des hinteren
elektrischen Kabelbaums für das
Sprühfahrzeug zur Steuerkonsole

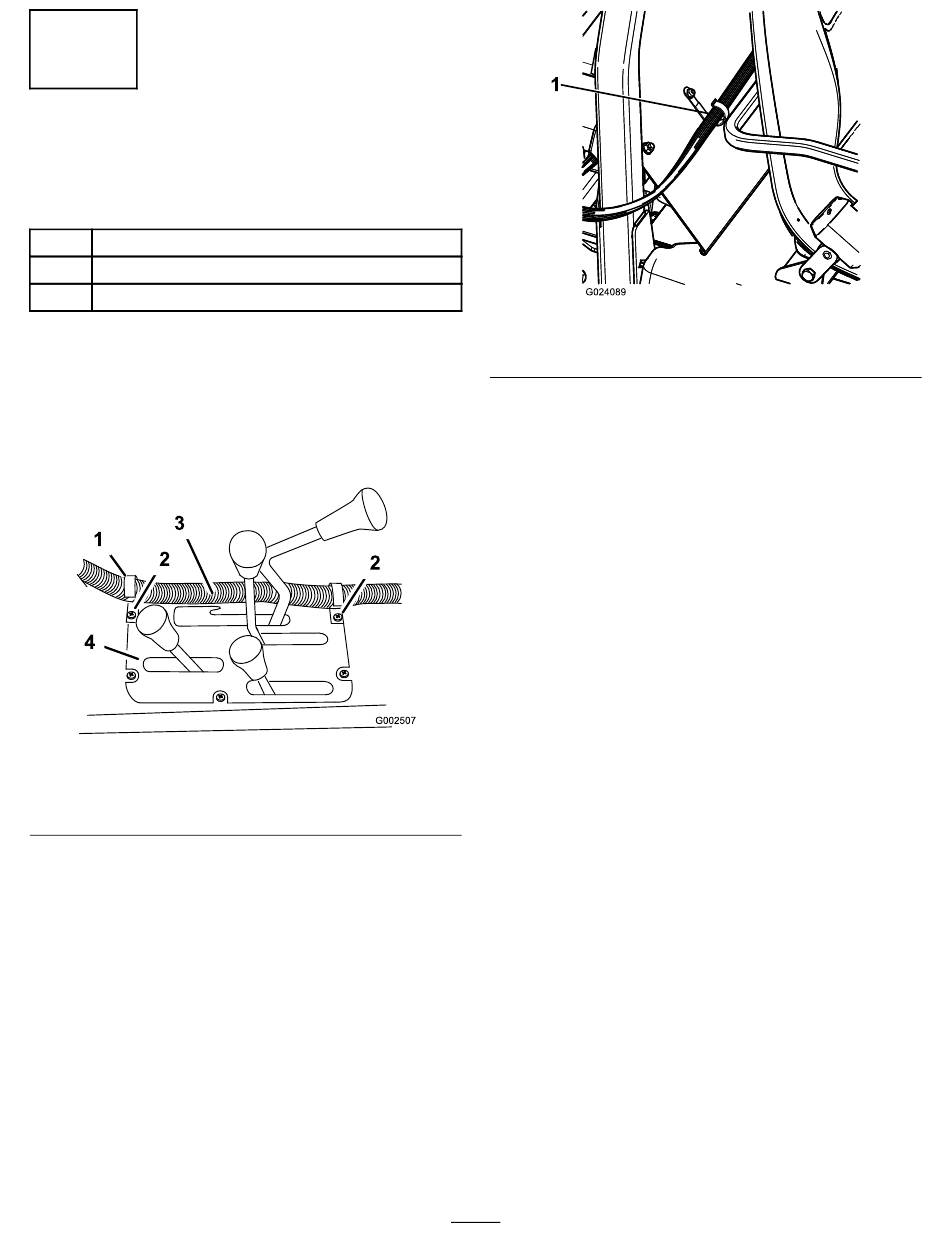

1. Montieren Sie zwei Hakenclips mit den
vorhandenen Schrauben in der Mittelkonsole.
1. Hakenclip
2. Vorhandene Schrauben
2. Befestigen Sie einen Hakenclip mit einer
Schraube (¼" x ½") und einer Bundmutter (¼")
hinter dem Passagiersitz.
Bild 19
3. Schaltkasten-Kabelbaum
4. Mittelkonsole
1. J-Clip
3. Befestigen Sie den Kabelbaum der
Bedienkonsole mit den Hakenclips an
der Konsole und der Überrollschutzabdeckung.
g002507
21
Bild 20
g024089
