Toro Multi Pro WM Bedienungsanleitung Seite 38

Hauptabschnittschalter
Der Hauptabschnittschalter
der Seite des Bedienfelds rechts vom Bedienersitz.
Mit dem Schalter schalten Sie das Sprühsystem
ein oder aus. Betätigen Sie den Schalter, um das
Sprühsystem zu aktivieren oder zu deaktivieren.
Schalter für linken, mittleren und
rechten Abschnitt
Die Schalter für den linken, mittleren und rechten
Abschnitt befinden sich am Bedienfeld
Kippen Sie jeden Schalter nach vorne, um den
entsprechenden Abschnitt einzuschalten. Kippen
Sie den Schalter nach hinten, um den Abschnitt
abzuschalten. Wenn Sie den Schalter einschalten,
leuchtet eine Lampe am Schalter auf. Diese Schalter
wirken sich nur auf das Sprühsystem aus, wenn der
Hauptabschnittschalter eingeschaltet ist.
Dosierungsschalter
Der Dosierungsschalter befindet sich links am
Armaturenbrett (Bild 49). Wenn Sie den Schalter nach
oben gedrückt halten, erhöhen Sie die Dosierung des
Sprühsystems; wenn Sie den Schalter nach unten
gedrückt halten, reduzieren Sie die Dosierung.
Hubschalter für Schalter für
Auslegerabschnitt
Die Hubschalter für den Auslegerabschnitt befinden
sich am Bedienfeld. Mit den Schaltern heben Sie die
äußeren Auslegerabschnitte an.
Regelventil (Dosierung)
Mit dem Regelventil hinter dem Behälter
die Flüssigkeitsmenge, die zu den Abschnittventilen
gelangt, oder der Dosierungsrücklauf zum Behälter
gesteuert.
(Bild 49) befindet sich an
(Bild 49).
(Bild 50) wird

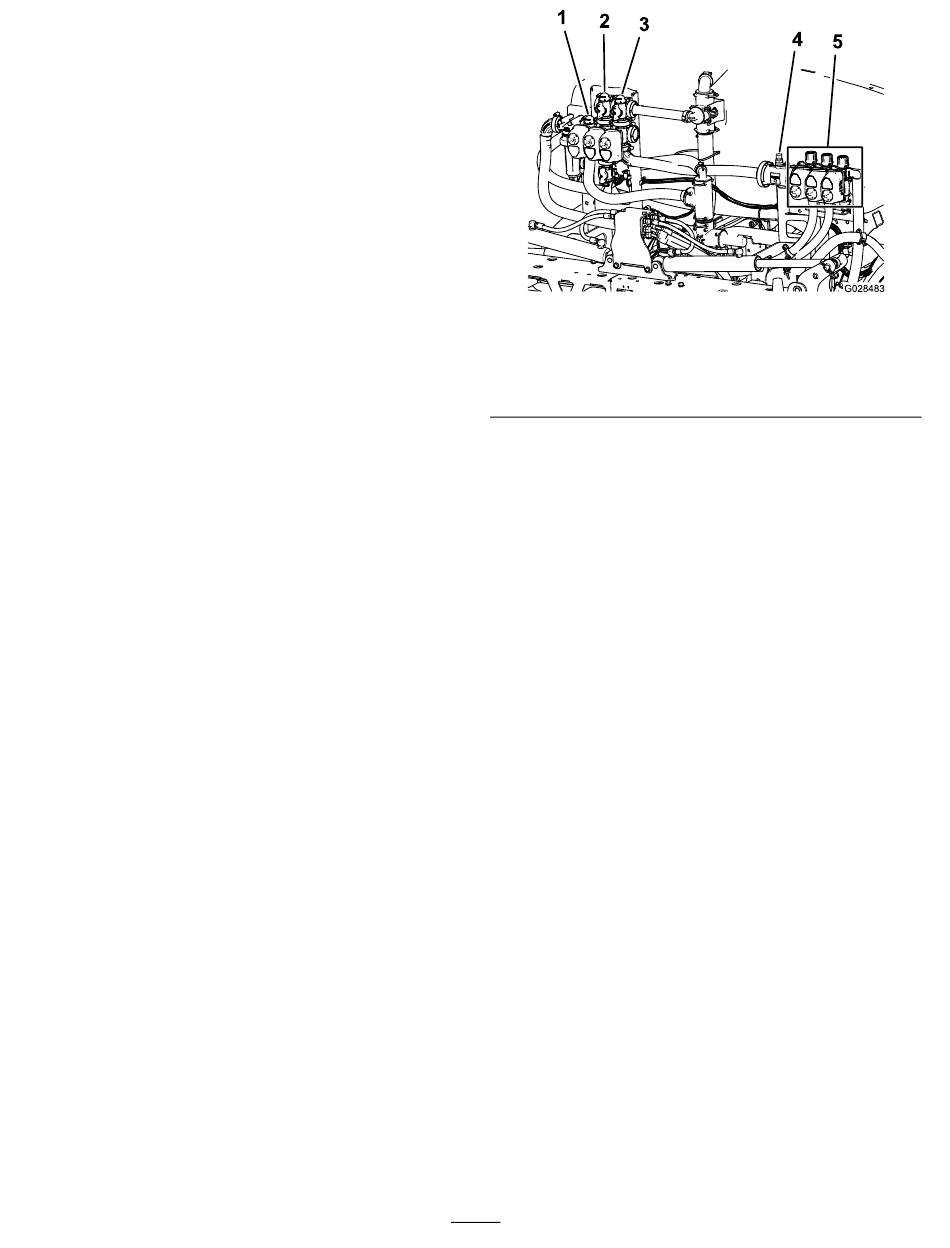

1. Regelventil (Dosierung)
2. Rührwerkventil
3. Hauptauslegerventil
Durchflussmessgerät
Das Durchflussmessgerät misst die Durchflussmenge
der Flüssigkeit zu den Auslegerabschnittsventilen
(Bild 50).
Abschnittventile
Mit den Auslegerabschnittsventilen schalten Sie den
Sprühdruck zu den Sprühdüsen im linken, mittleren
und rechten Auslegerabschnitt ein oder aus
Abschnittsicherheitsventil
Mit den Sicherheitsventilen des Auslegerabschnitts
(Bild 51) wird der Flüssigkeitsdurchfluss von einem
Ausleger zum Behälter umgeleitet, wenn Sie den
Auslegerabschnitt abstellen. Sie können diese Ventile
einstellen, um einen konstanten Auslegerdruck zu
gewährleisten, unabhängig von der Anzahl der
eingeschalteten Ausleger, siehe
Sicherheitsventile des Abschnitts (Seite
38
Bild 50
4. Durchflussmessgerät
5. Abschnittventile
(Bild
Kalibrieren der
58).
g028483
50).
