Prüfen der Sprühpumpe
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
(je nach dem, was zuerst
erreicht wird)—Prüfen Sie die
Pumpenmembran und wechseln
Sie sie ggf. aus. (Wenden
Sie sich an den offiziellen
Toro-Vertragshändler).
Alle 400 Betriebsstunden/Jährlich (je nach
dem, was zuerst erreicht wird)—Prüfen Sie
die Pumpensperrventile und wechseln Sie sie
ggf. aus. (Wenden Sie sich an den offiziellen
Toro-Vertragshändler).
Hinweis:
Die folgenden Gerätebestandteile werden
als Teile angesehen, die abgenutzt werden, und sind
nicht (außer bei einem Defekt) von der Gerätegarantie
abgedeckt.
Lassen Sie die folgenden internen Pumpenteile
von einem offiziellen Toro-Vertragshändler auf
Beschädigungen prüfen:
Pumpenmembran
Pumpensperrventile
Wechseln Sie die Teile ggf. aus.
Prüfen der Nylondrehbüch-
sen
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
(je nach dem, was zuerst erreicht
wird)
1.
Parken Sie die Maschine auf einer ebenen
Fläche, aktivieren die Feststellbremse, stellen
die Pumpe und den Motor ab und ziehen Sie
den Schlüssel ab.
2.
Fahren Sie die äußeren Auslegerabschnitte
in die Sprühstellung aus und stützen Sie die
Auslegersektionen mit Ständern oder Riemen
und einer Hebevorrichtung ab.
3.
Entfernen Sie die Schraube und die Mutter,
mit denen der Lagerbolzen befestigt ist, und
nehmen Sie den Bolzen ab
(Bild
92).
79

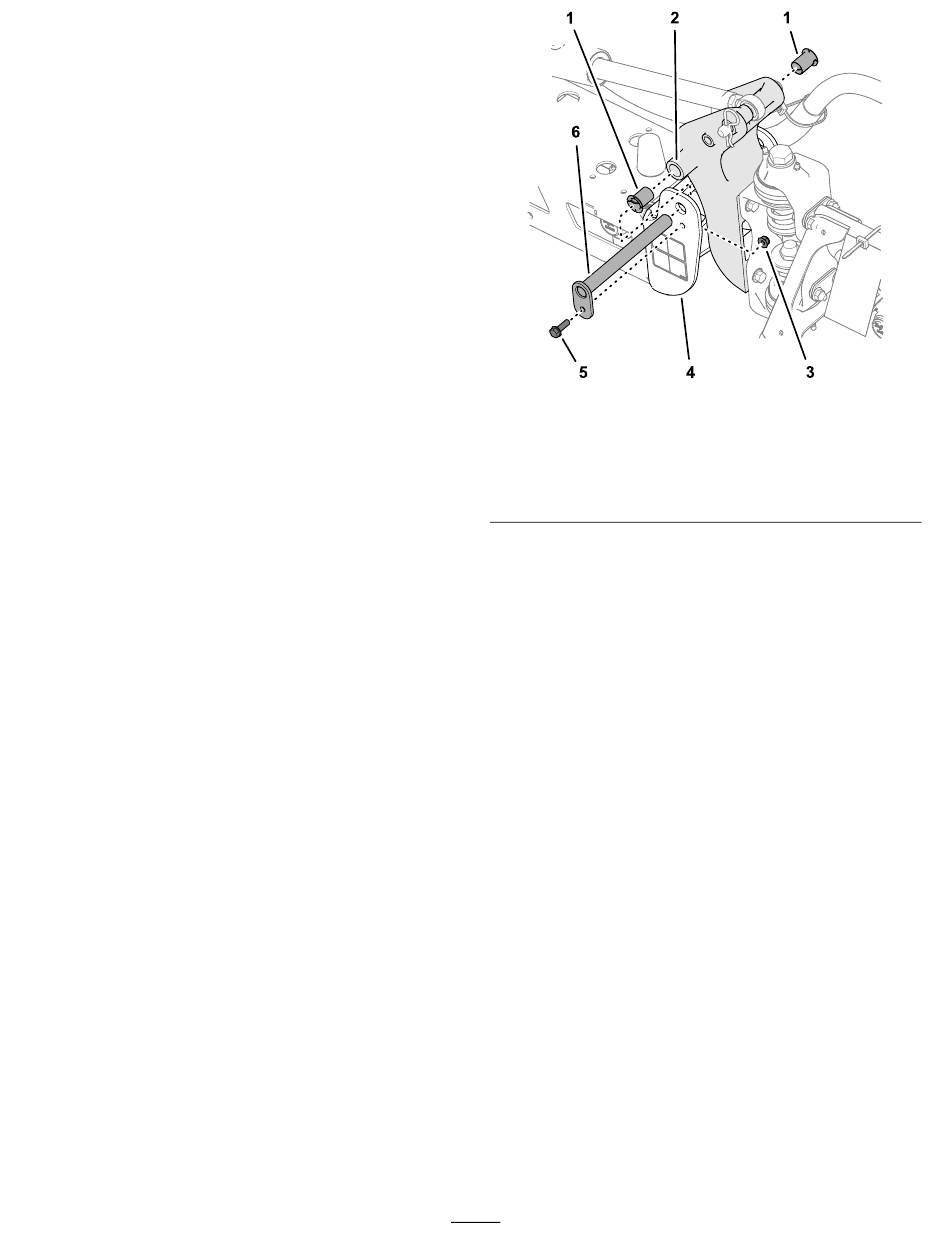

Bild 92
1. Nylonbüchsen
2. Schwenkhalterung
3. Sicherungsbundmutter
4.
Nehmen Sie den Ausleger und die
Schwenkhalterung vom Endkanal des
mittleren Rahmens ab, um die Nylonbüchsen
zugänglich zu machen.
5.
Nehmen Sie die Nylonbüchsen vorne und hinten
an der Schwenkhalterung ab und prüfen Sie sie
(Bild
92).
Hinweis:
Ersetzen Sie abgenutzte und
beschädigte Büchsen.
6.
Tragen Sie etwas Öl auf die Nylonbüchsen auf
und setzen Sie diese in die Schwenkhalterung
ein
(Bild
92).
7.
Fluchten Sie die Löcher in der Schwenkhalterung
mit den Löchern im Endkanal aus
8.
Setzen Sie den Lagerbolzen ein und befestigen
Sie diesen mit der in Schritt
Bundbolzen und der Bundmutter.
9.
Wiederholen Sie die Schritte
äußeren Auslegerabschnitt.
g242083
4. Endkanal (mittlerer
Rahmen)
5. Bundbolzen
6. Lagerbolzen
(Bild
92).
3
entfernten
2
bis
8
am anderen
