Positionieren der
Sprühabschnitte
Mit den Hubschaltern für den Auslegerabschnitt
am Bedienfeld des Sprühfahrzeugs bewegen
Sie die äußeren Sprühabschnitte zwischen der
Transport- und der Sprühstellung, ohne dass Sie
den Bedienersitz verlassen müssen. Falls möglich,
halten Sie die Maschine an, bevor Sie die Stellung der
Sprühabschnitte ändern.
Einstellen der Hydraulikhubsperre
Aktivieren Sie den Hydraulikhubhebel ein und
arretieren ihn, um Hydraulikkraft für die Steuerung
des Auslegerhubs bereitzustellen.
1. Drücken Sie den Hydraulikhubhebel nach vorne.
Workman-Fahrzeuge mit manuellem Getriebe
1. Nach vorne drücken
2. Nach links bewegen
2. Schieben Sie die Hydraulikhubsperre nach links,
um die Sperre zu aktivieren.
Ändern der Stellung der
Sprühabschnitte
Führen Sie die folgenden Schritte aus, um die
äußeren Sprühabschnitte in die S
bewegen:
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab.
2. Senken Sie die äußeren Abschnitte mit den
Hubschaltern für den Auslegerabschnitt ab.
Hinweis:
Warten Sie, bis die äußeren
Sprühabschnitte ganz in die Sprüh-Stellung
ausgefahren sind.
Führen Sie Ihre Sprüharbeiten aus und führen
Sie die folgenden Schritte aus, um die äußeren
Sprühabschnitte in die Transport-Stellung zu bringen:

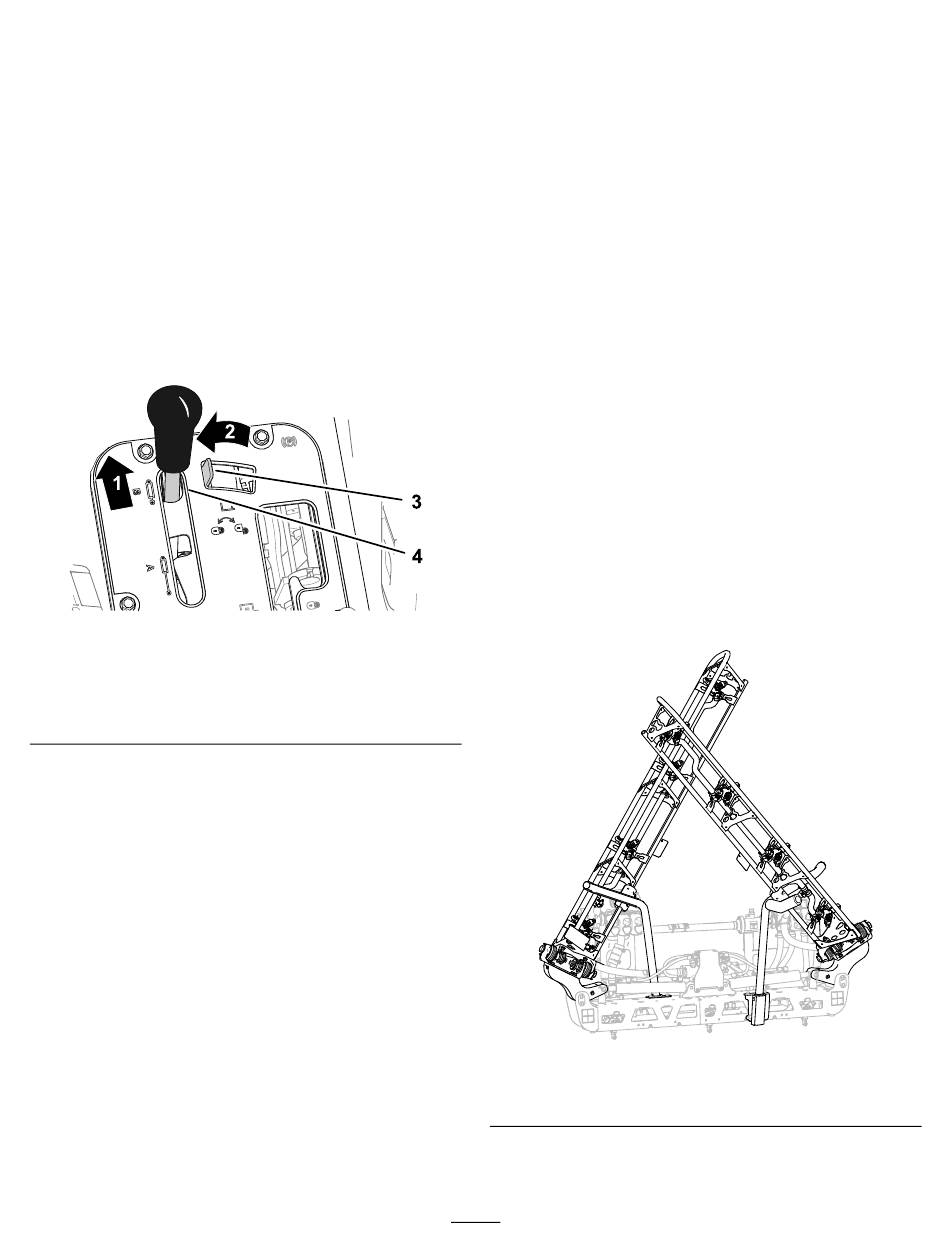

Bild 74
3. Hydraulikhubsperre
4. Hydraulikhubhebel
-Stellung zu
PRÜH
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab.
2. Heben Sie einen der äußeren Sprühabschnitte
mit den Hubschaltern für den Auslegerabschnitt
an.
3. Heben Sie den anderen äußeren
Sprühabschnitte mit den Hubschaltern
für den Auslegerabschnitt an.
4. Heben Sie die Auslegerabschnitte an, bis sie
ganz in den Transportgabeln der Ausleger (in
der Überkreuzstellung für den Transport) sind,
und die Hubzylinder ganz eingefahren sind.
Wichtig:
Auslegerabschnitt los, wenn die äußeren
Sprühabschnitte in der gewünschten
Stellung sind. Wenn die Aktuatoren die
Anschläge berühren, können die Hubzylinder
oder andere Hydraulikteile beschädigt
werden.
Wichtig:
Sprühabschnitte in der Transportstellung
nicht mit niedrigen oberirdisch liegenden
Gegenständen in Berührung kommen, da
dies die Sprühabschnitte beschädigen kann.
Wichtig:
beschädigt werden, wenn Sie sie nicht in der
Überkreuzstellung für den Transport mit der
g255717
Transportgabel der Ausleger befördern.
Überkreuzstellung für den Transport
Wichtig:
Stellen Sie sicher, dass die Aktuatoren
vor dem Transport der Maschine ganz eingefahren
