Toro Multi Pro WM Bedienungsanleitung Seite 29

1. Sicherungsmutter (½")
2. Loch 3: Von unten (Auslegerstütze)
3. Abschnittsbefestigungshalterung (links)
4. Abschnittsbefestigungshalterung (rechts)
5. Schraube (½" x 1¼")
3. Befestigen Sie den mittleren Ausleger
mit vier Schrauben (½" x 1¼") und vier
Sicherungsmuttern (½") am Gestellrahmen des
Sprühfahrzeugs.
4. Ziehen Sie die Schrauben und Muttern mit
67-83 N∙m an.
Anschließen der Schläuche und
Kabel für das Auslegerhubventil
Siehe Installationsanleitung für das Multi Pro WM Turf
Sprayer Finishing-Kit, Workman-Nutzfahrzeuge mit
Schaltgetriebe.

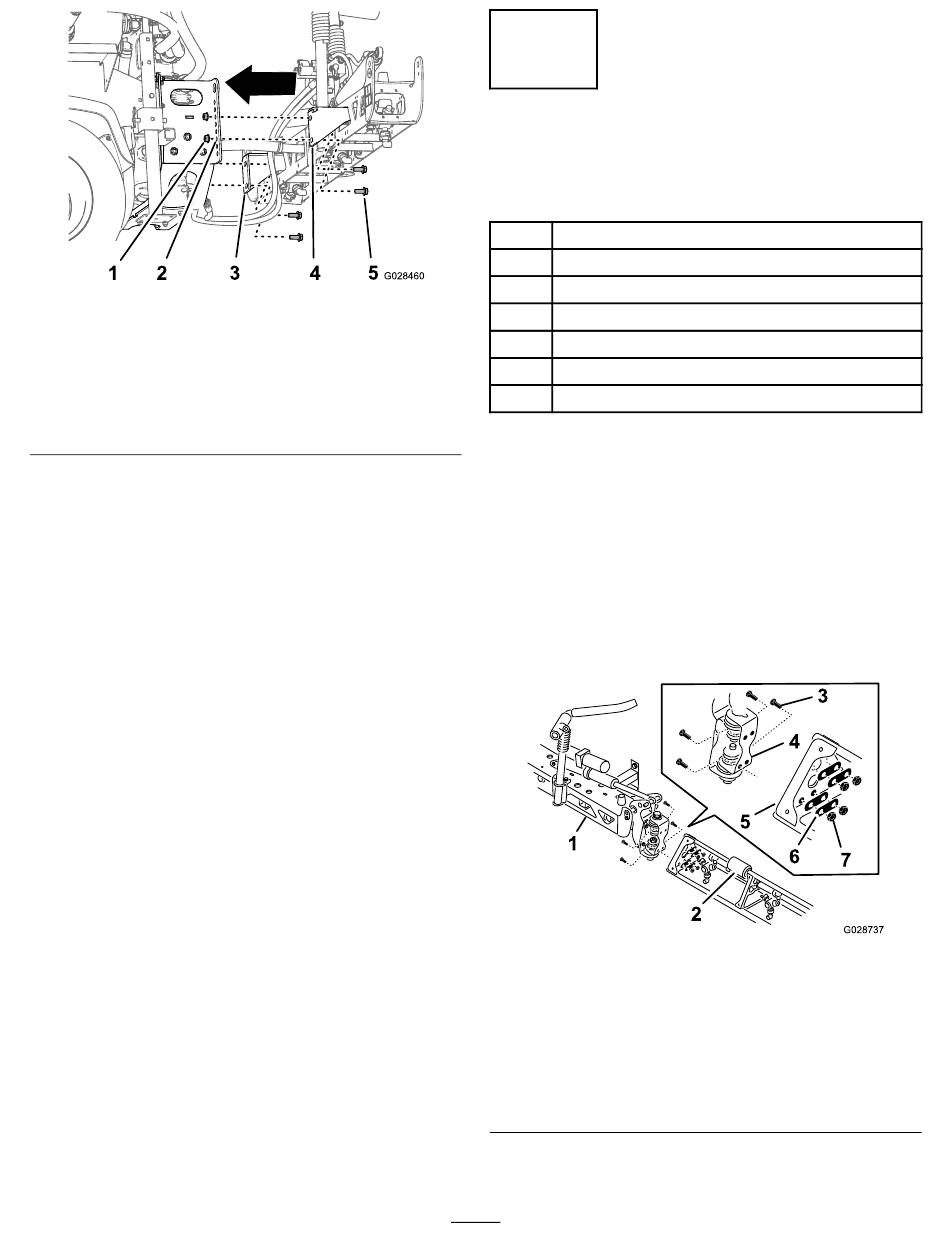

Bild 37
15
Befestigen des linken und
rechten Auslegerabschnitts
Für diesen Arbeitsschritt erforderliche Teile:
1 Linker Auslegerabschnitt
1 Rechter Auslegerabschnitt
g028460 8 Bundkopfschrauben (⅜" x 1¼")
8 Stützplatten
8 Sicherungsbundmuttern (⅜")
2 Lastösenbolzen
2 Splint
Verfahren
Jeder Auslegerabschnitt wiegt ungefähr 14 kg.
1. Entfernen Sie die vier Bundkopfschrauben
(⅜" x 1¼"), vier Stützplatten und vier
Sicherungsbundmuttern (⅜") von
der Scharnierhalterung des mittleren
Auslegerabschnitts.
2. Drehen Sie jede Schwenkhalterung am Ende
des mittleren Auslegerabschnitts so, dass die
Halterungen vertikal ausgefluchtet sind
1. Mittlerer Auslegerab-
schnitt
2. Auslegersektion
3. Scharnierplatte
4. Bundkopfschrauben
(⅜" x 1¼")
3. Heben Sie den äußeren Auslegerabschnitt an
und fluchten Sie die Löcher in der dreieckigen
29
(Bild
Bild 38
5. Dreieckige
Befestigungsplatte
6. Stützplatten
7. Sicherungsbundmuttern
(⅜")
38).
g028737
