Toro Multi Pro WM Bedienungsanleitung Seite 25

1. Abdeckung, schmal
(Batteriepol, rot)
2. Pluskabel der Batterie
(Maschine)
3. Schieben Sie die breite Batterieabdeckung
über das Pluskabel der Batterie, wie in
abgebildet.
Hinweis:
Schieben Sie die Abdeckung so weit
über die Kabel, dass die Polklemme zugänglich
ist.
4. Fluchten Sie den Kabelschuh des durch die
Schmelzsicherung geschützten Verbindungsteils
(Kabelbaum des Sprühfahrzeugs) durch die
breite Batterieabdeckung aus, wie in
abgebildet.

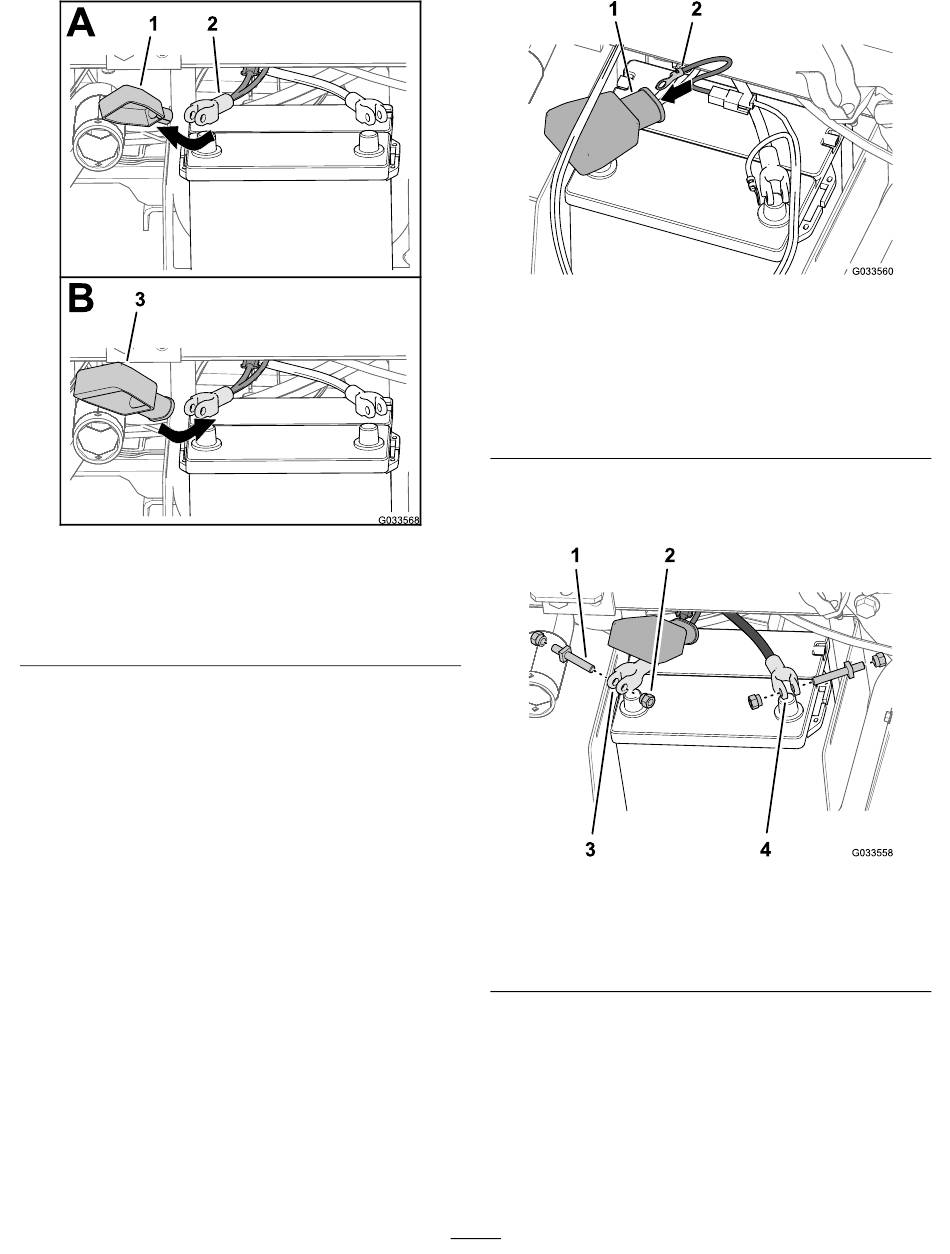

Bild 26
3. Abdeckung, breit
(Batteriepol, rot)
Bild 26
Bild 27
1. Abdeckung, breit
(Batteriepol, rot)
5. Bringen Sie eine Polschraube und eine
Klemmmutter lose an den Klemmen des Plus-
und Minuskabels der Batterie an
g033568
1. Polschraube
2. Klemmmutter
6. Befestigen Sie den Kabelschuh des durch die
Schmelzsicherung geschützten Verbindungsteils
(Kabelbaum des Sprühfahrzeugs) am Stift der
Polschraube, die Sie mit einer Klemmmutter am
Pluskabel der Batterie befestigt haben
25
Bild 27
2. Anschlussklemme
(Kabelbaum des durch
Schmelzsicherung
geschützten
Verbindungsteils,
Kabelbaum des
Sprühfahrzeugs)
(Bild 28).
Bild 28
3. Pluskabelklemme der
Batterie
4. Minuskabelklemme der
Batterie
(Bild
g033560
g033558
29).
