Kalibrieren der
Sicherheitsventile des
Abschnitts
Kalibrieren Sie den Sprühfluss, die Geschwindigkeit
und stellen Sie die Abschnittsicherheitsventile
ein, wenn Sie das Sprühfahrzeug zum ersten Mal
verwenden oder die Düsen wechseln.
Wichtig:
Führen Sie dies auf einer offenen,
ebenen Fläche aus.
Hinweis:
Für das Kalibrieren des Abschnittsicher-
heitsventils für Maschinen ohne Gasbedienungs-
sperre werden zwei Personen benötigt.
Vorbereiten der Maschine
1. Stellen Sie sicher, dass der Sprühbehälter mit
Wasser gefüllt ist.
2. Schalten Sie das Getriebe in die
N -Stellung.
EUTRAL
3. Aktivieren Sie die Feststellbremse und lassen
den Motor an.
4. Stellen Sie die drei Abschnittschalter
in die E -Stellung, lassen Sie den
IN
Hauptabschnittschalter jedoch in der
A -Stellung.
US
5. Stellen Sie den Pumpenschalter in die
E -Stellung und aktivieren das Rührwerk.
IN
6. Stellen Sie die Motordrehzahl wie folgt ein:
•
Bei Maschinen ohne die optionale
Gasbedienungssperre muss eine Person
auf das Fahrpedal treten, bis die maximale
Motordrehzahl erreicht ist.
Hinweis:
Die andere Person stellt die
Abschnittssicherheitsventile ein.
•
Treten Sie bei Maschinen mit optionaler
Gasbedienungssperre das Fahrpedal durch,
bis die maximale Motordrehzahl erreicht ist,
und aktivieren Sie die Gasbedienungssperre,
siehe Bedienungsanleitungen für die
Workman-Handgasbedienung.
7. Navigieren Sie im InfoCenter auf das Menü
„Calibration" und wählen Sie „Test Speed" aus.
Hinweis:
Wenn Sie das Symbol für den
Homebildschirm zu einem Zeitpunkt auswählen,
wird die Kalibrierung abgebrochen.
8. Geben Sie eine Testgeschwindigkeit von
5,6 km/h mit den Plus- (+) und Minussymbolen
(–) ein und wählen Sie dann das Home-Symbol.
Einstellen der Abschnittsicher-
heitsventile
1. Stellen Sie die Dosierung mit dem
Dosierungsschalter gemäß der folgenden
Tabelle ein.
Düsendosierungstabelle
Düsenfarbe SI (metri-
sches Maß-
einheitensy-
stem)
Gelb 159 l/ha
Rot
319 l/ha
Braun 394 l/ha
Grau 478 l/ha
Weiß 637 l/ha
Blau 796 l/ha
Grün 1190 l/ha
2. Stellen Sie den linken Abschnittsschalter aus
und das Auslegersicherheitsventil
bis der Druck am vorher angepassten Niveau
(normalerweise 2,76 bar) liegt.
Hinweis:
Die nummerierten Anzeigen auf dem
Sicherheitsventil dienen nur Referenzzwecken.
1. Einstellen des Abschnittsicherheitsventils
3. Schalten Sie den linken Abschnittschalter ein
und den rechten Abschnittschalter aus.
4. Stellen Sie das rechte Abschnittssicherheits-
ventil (Bild 70) ein, bis der Druck am vorher
angepassten Niveau (normalerweise 2,76 bar)
liegt.
5. Schalten Sie den rechten Abschnittschalter ein
und den mittleren Abschnittschalter aus.
6. Stellen Sie das mittlere Abschnittssicherheits-
ventil (Bild 70) ein, bis der Druck am vorher
angepassten Niveau (normalerweise 2,76 bar)
liegt.
58
Englisch Grünfläche
17 gpa 0,39 gpk
34 gpa 0,78 gpk
42 gpa 0,96 gpk
51 gpa 1,17 gpk
68 gpa 1,56 gpk
85 gpa 1,95 gpk
127 gpa 2,91 gpk
(Bild 70) ein,

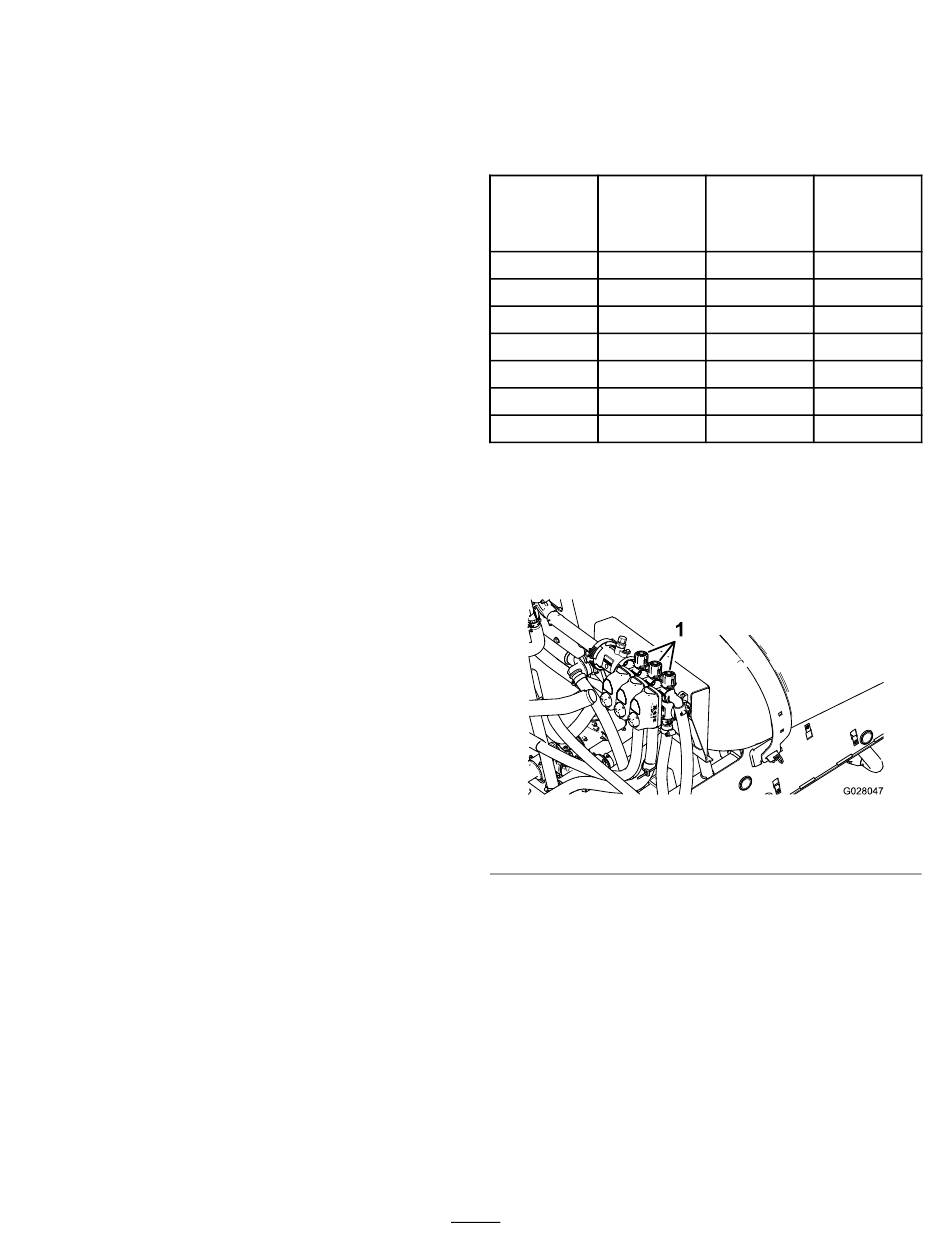

Bild 70
