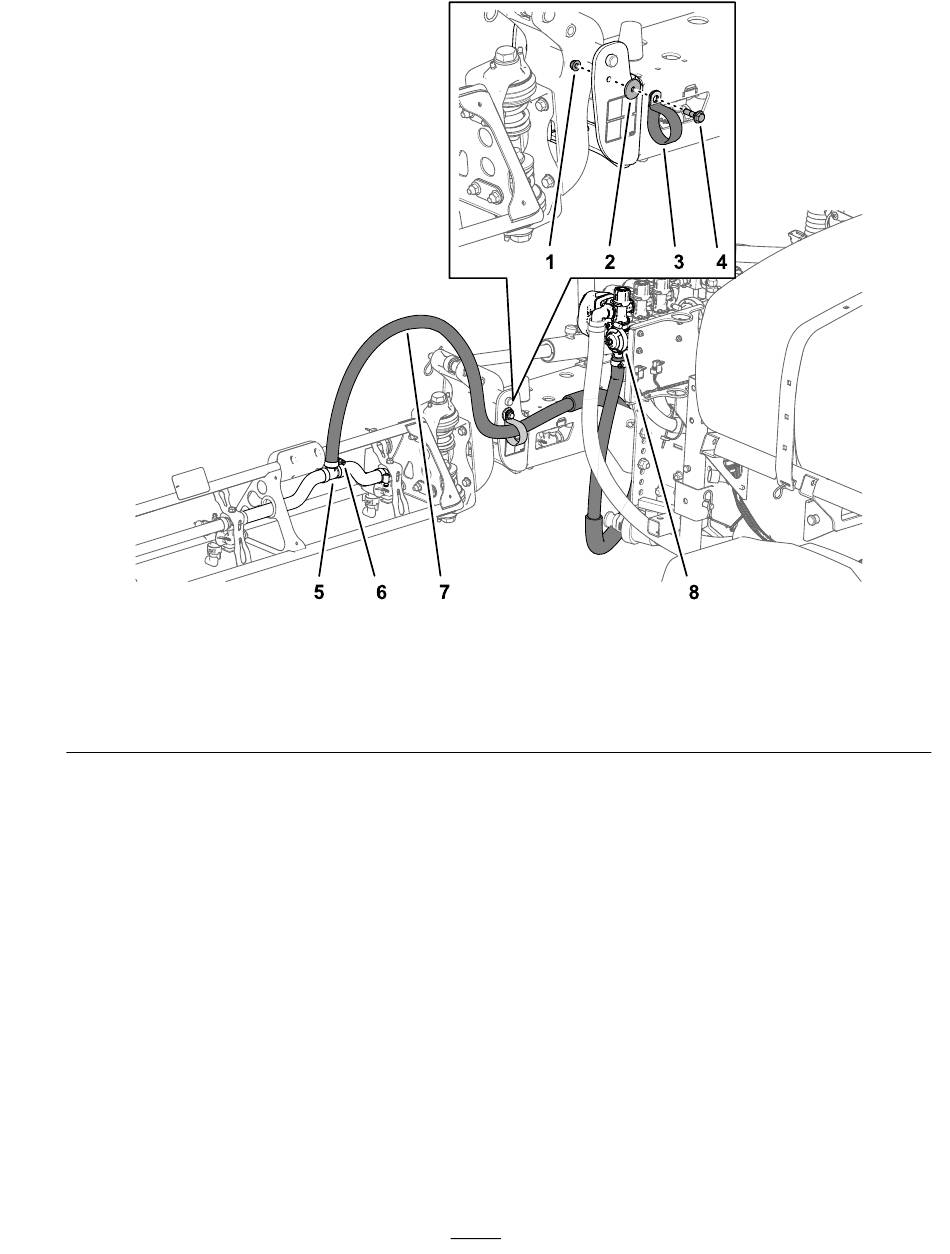

1. Mutter
2. Scheibe
3. R-Klemme
2. Befestigen Sie die Auslegerschläuche mit
einer R-Klemme, einer Ansatzschraube
(5/16" x 1"), einer Sicherungsmutter (5/16")
und einer Scheibe (5/16") vorne am mittleren
Auslegerabschnitt
3. Befestigen Sie den Schlauch des
Auslegerabschnitts mit einer Schlauchklemme
über dem gezahnten T-Anschlussstück
und Bild 41).
Hinweis:
Schmieren Sie Flüssigseife auf die
Zahnung des T-Anschlussstückes, um das
Befestigen des Schlauchs zu erleichtern.
4. Wiederholen Sie die Schritte
Schlauch des Auslegerabschnitts an der
anderen Seite des Sprühfahrzeugs.
Schlauch – Rechter Auslegerabschnitt
4. Ansatzschraube
5. T-Anschlussstück
6. Schlauchklemme
(Bild 40 und Bild 41).
(Bild 40
1 bis 3 am
Bild 41
7. Rechter Auslegerschlauch
8. Rechtes Abschnittsventil
