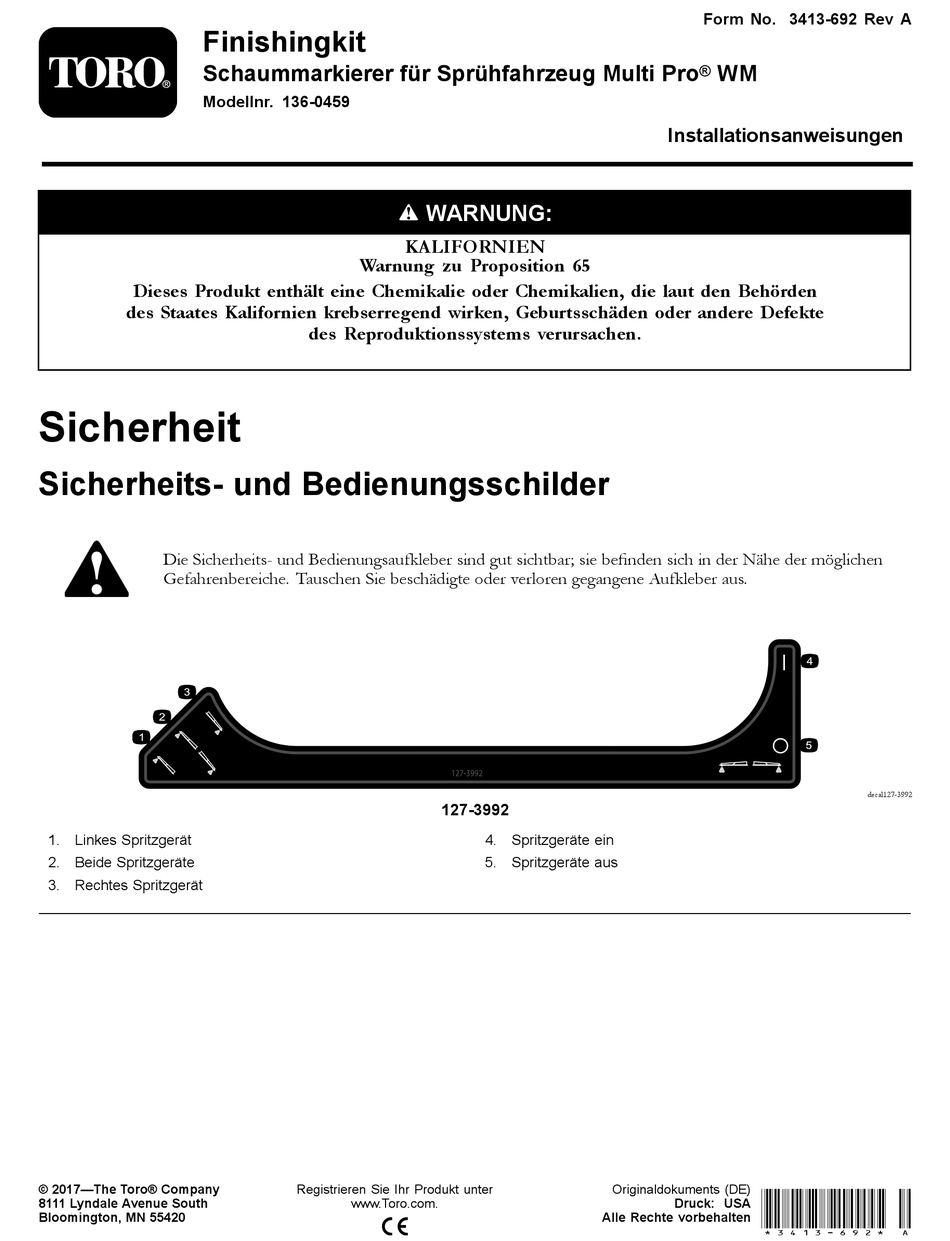

Finishingkit
Schaummarkierer für Sprühfahrzeug Multi Pro
Modellnr. 136-0459
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Sicherheit
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
1. Linkes Spritzgerät
2. Beide Spritzgeräte
3. Rechtes Spritzgerät
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
127-3992
Registrieren Sie Ihr Produkt unter
www.Toro.com.
4. Spritzgeräte ein
5. Spritzgeräte aus
Originaldokuments (DE)
Alle Rechte vorbehalten *3413-692* A
Form No. 3413-692 Rev A
®
WM
Installationsanweisungen
Druck: USA
decal127-3992
Werbung
Verwandte Anleitungen für Toro Multi Pro WM
Inhaltszusammenfassung für Toro Multi Pro WM
- Seite 1 127-3992 1. Linkes Spritzgerät 4. Spritzgeräte ein 2. Beide Spritzgeräte 5. Spritzgeräte aus 3. Rechtes Spritzgerät © 2017—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) Alle Rechte vorbehalten *3413-692* A 8111 Lyndale Avenue South www.Toro.com. Druck: USA...
- Seite 2 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. – Keine Teile werden benötigt Entfernung der Motorhaube. Vorderer Kabelbaum, 150 cm Hinterer Kabelbaum, 480 cm Verlegen des Kabelbaums.
- Seite 3 3. Schieben Sie die Abdeckung zurück und ziehen den Minuspol der Batterie von der Batterie ab (Bild 4. Ziehen Sie den Pluspol der Batterie von der Batterie (Bild Entfernung der Motorhaube WARNUNG: Das unsachgemäße Verlegen der Batteriekabel Keine Teile werden benötigt kann das Sprühfahrzeug beschädigen, und die Kabel können Funken erzeugen.
- Seite 4 Verlegen des Kabelbaums Verlegen des Kabelbaums Für diesen Arbeitsschritt erforderliche Teile: Vorderer Kabelbaum, 150 cm Hinterer Kabelbaum, 480 cm Kabelbinder Sicherung 15 A Anschließen des vorderen und hinteren Kabelbaums g036060 Bild 4 Stecken Sie den 4-Stift-Stecker des vorderen Kabelbaums in 1.
- Seite 5 g036065 Bild 6 1. 61 cm 4. Schaummarkierer- Kabelbaum (hinten) 2. Vorderseite der Maschine 5. 4-Buchsen-Stecker CHAUMKOMPRESSOR 3. Eindrückbefestigung und Loch, Behälterstütze g036064 Bild 7 2. Verlegen Sie den Kabelbaum nach innen und unten. 3. Befestigen Sie den Kabelbaum mit der 1.
- Seite 6 7. Verlegen Sie die Kabelbäume für das Schaummarkierer-Finishingkit nach innen durch die Stützklemme an der Vorderseite der Überrollschutzplatte und entlang des hinteren Kabelbaums für das Sprühfahrzeug (neben dem mittleren Bedienfeld) (Bild 8. Verlegen Sie die Kabelbäume für das Schaummarkierer-Finishingkit unter dem Armaturenbrett und nach innen zum Bremszylinder (Bild 8 Bild...
- Seite 7 2. Befestigen Sie den Kabelschuh (Erdungskabel) des Kabelbaums für den Schaummarkierer mit der in Schritt entfernten Anschlussklemmenschraube am Erdungsblock (Bild 11). 3. Stecken Sie das isolierten Lüsterterminal für den Sicherungsblock der Maschine in den isolierten Buchsenanschluss am vorderen Kabelbaum für den Schaummarkierer (Bild 12).
- Seite 8 g036003 Bild 14 1. Drehflügelschalter 3. Schalterhalterung (Drehflügel des Schalters nach außen) g036017 Bild 16 2. Kippschalter (Ende des Schalters nach unten) 1. 8-Buchsen-Stecker 4. Abdeckung des (mit Armaturenbretts (am FOAM ENABLE SW beschriftet) Lenkgehäuse) 2. Bringen Sie den Aufkleber an der Schalterhalterung 2.
- Seite 9 Montieren der Motorhaube Keine Teile werden benötigt Verfahren 1. Schließen Sie die elektrischen Anschlüsse des vorderen Kabelbaums der Maschine an den elektrischen Anschlüssen der Scheinwerfer an. 2. Setzen Sie die oberen Befestigungsnasen in die Rahmenschlitze ein, siehe Bild 2 2 Entfernung der Motorhaube (Seite g197344 3.
- Seite 10 g036112 Bild 20 1. Abdeckung (Batteriepol, 3. Minuspol der Batterie rot) g199044 2. Batterie-Pluspol. Bild 19 2. Drücken Sie die Seiten der Batterieabdeckung zusammen, fluchten Sie die Nasen der Abdeckung mit den Schlitzen im Batterieunterteil aus, und lassen Sie die Batterieabdeckung los (Bild 21).
- Seite 11 Betrieb Wasser verwenden. Bringen Sie keine Schmieröle, Schmiermittel oder Petroleumprodukte auf dem Kompressormotor an. Verwenden der 1. Stellen Sie sicher, dass der linke und rechte Auslegerschalter am Armaturenbrett in der Bedienelemente -Stellung ist. 2. Ziehen Sie die rote Entlastungsdrucknase heraus und nehmen Sie den schwarzen Deckel vom Behälter.
- Seite 12 Wartung A. Schließen Sie das Einstellventil für die Schaumdichte ganz. B. Lassen Sie die Maschine für zwei Minuten laufen. Abschließen des C. Warten Sie eine Minute und prüfen Sie dann die Schaummarkierer- Konsistenz des Schaums. D. Stellen Sie den Schaum ein, um die gewünschte Kabelbaums für Konsistenz zu erhalten.
- Seite 13 Hinweise:...
- Seite 14 Hinweise:...
- Seite 15 Hinweise:...
