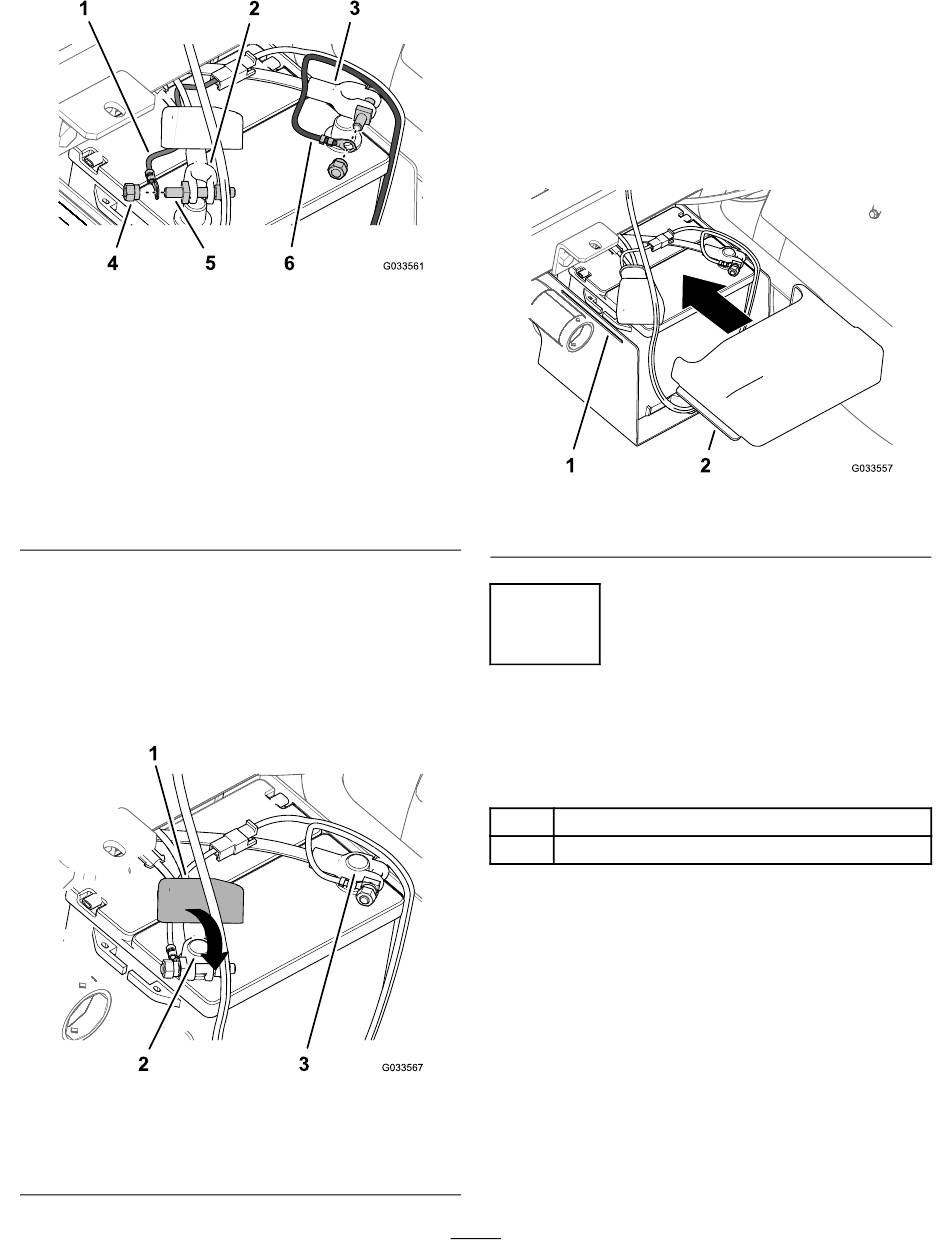

Toro Multi Pro WM Bedienungsanleitung Seite 26

1. Kabelschuh
(Kabelbaum des durch
Schmelzsicherung
geschützten
Verbindungsteils,
Kabelbaum des
Sprühfahrzeugs)
2. Pluskabel der Batterie
(Maschine)
3. Minuskabel der Batterie
(Maschine)
7. Befestigen Sie den Kabelschuh des Minuskabels
(schwarz, Kabelbaum des Sprühfahrzeugs)
am Stift der Polschraube, die Sie mit einer
Klemmmutter am Minuskabel der Batterie
befestigt haben (Bild
8. Schließen Sie das Pluskabel der Batterie am
Pluspol der Batterie an und ziehen Sie die
Klemmmutter mit der Hand an
1. Abdeckung (Batteriepol,
rot)
2. Pluspol der Batterie
Bild 29
4. Klemmmutter
5. Polschraube
6. Kabelschuh (Minuskabel
der Batterie, Kabelbaum
des Sprühfahrzeugs)
29).
(Bild 30).
Bild 30
3. Minuspol der Batterie
9. Schließen Sie das Minuskabel der Batterie am
Minuspol der Batterie an und ziehen Sie die
Klemmmutter mit der Hand an.
10. Drücken Sie die Seiten der Batterieabdeckung
zusammen, fluchten Sie die Nasen der
Abdeckung mit den Schlitzen im Batterieunterteil
aus, und lassen Sie die Batterieabdeckung los
(Bild 31).
g033561
1. Schlitz (Batterieunterteil)
13
Absenken des
Behältergestells
Für diesen Arbeitsschritt erforderliche Teile:
2 Schraube (½" x 1½")
2 Sicherungsmutter (½")
Verfahren
1. Lassen Sie den Motor an und heben Sie das
Behältergestell etwas mit den Hubzylindern an.
2. Entfernen Sie die Ladepritschenstütze von dem
Hubzylinder und lagern Sie die Stütze in den
Lagerungshalterungen an der Rückseite der
Überrollschutzplatte
g033567
26
Bild 31
2. Nase (Batterieabdeckung)
(Bild 32 und Bild 33).
