6
Trennen der Batterie
Keine Teile werden benötigt
Verfahren
WARNUNG:
Das unsachgemäße Verlegen der Batteriekabel
kann das Sprühfahrzeug beschädigen, und
die Kabel können Funken erzeugen. Funken
können zum Explodieren der Batteriegase
führen, was Verletzungen zur Folge haben
kann.
• Trennen Sie immer das Minuskabel
(Schwarz) ab, bevor Sie das Pluskabel
(Rot) abtrennen.
• Schließen Sie immer das Pluskabel (Rot)
an, bevor Sie das Minuskabel (Schwarz)
anschließen.
WARNUNG:
Batteriepole und Metallwerkzeuge können
an metallischen Teilen des Sprühfahrzeugs
Kurzschlüsse verursachen, was Funken
erzeugen kann. Funken können zum
Explodieren der Batteriegase führen, was
Verletzungen zur Folge haben kann.
• Lassen Sie Batteriepole, wenn Sie die
Batterie entfernen oder einbauen, nie
mit irgendwelchen Metallteilen des
Sprühfahrzeugs in Berührung kommen.
• Achten Sie darauf, dass Metallwerkzeuge
keinen Kurzschluss zwischen den
Batteriepolen und Metallteilen des
Sprühfahrzeugs erzeugen.
1.
Drücken Sie die Seiten der Batterieabdeckung
zusammen, um die Nasen aus dem
Batterieunterteil zu lösen, und nehmen Sie die
Batterieabdeckung vom Batterieunterteil ab
15).
1. Schlitz (Batterieunterteil)
2. Abdeckung (Pluspol der
Batterie)
2.
Schieben Sie die Abdeckung zurück und ziehen
den Minuspol der Batterie von der Batterie ab
(Bild
15).
3.
Ziehen Sie den Pluspol der Batterie von der
Batterie ab
7
Anschließen des
Kabelbaums für den
Geschwindigkeitssensors
Keine Teile werden benötigt
Anschließen des Kabelbaums für
den Geschwindigkeitssensors
(Modelle der Serie HD mit
manuellem Getriebe)
1.
Suchen Sie am Kabelbaum des
Sprühfahrzeugs den 3-Buchsen-Stecker
für den Geschwindigkeitssensor-Schaltkreis und
(Bild
den 3-Stift-Stecker für den Fahrzeugschaltkreis.
2.
Stecken Sie am Getriebe der Maschine
den 3-Stift-Stecker des Kabelbaums der
Maschine für den Geschwindigkeitssensor in
den 3-Buchsen-Stecker des Sprühfahrzeug-
18

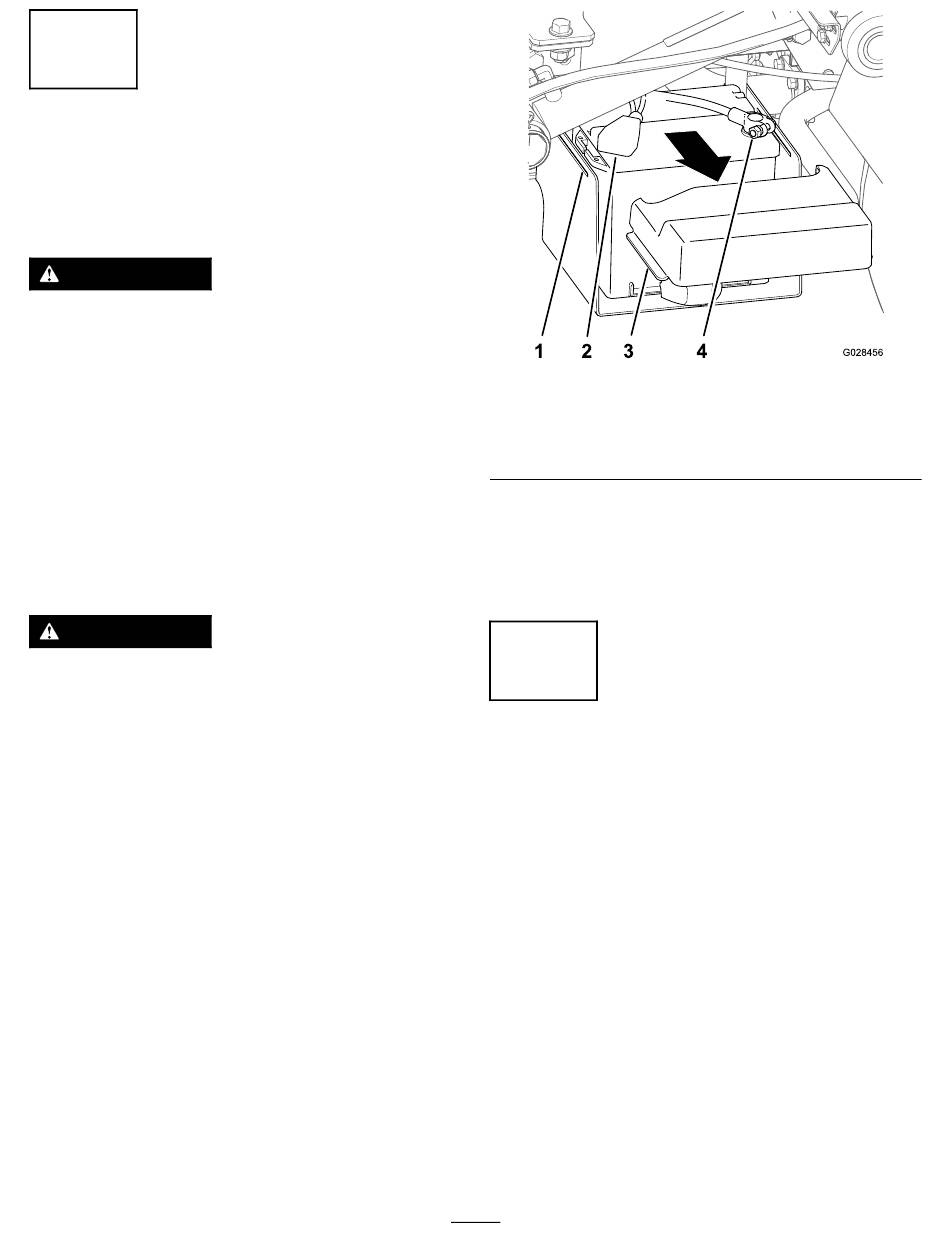

Bild 15
3. Nase (Batterieabdeckung)
4. Pol (Minuskabel der
Batterie)
(Bild
15).
g028456
