20

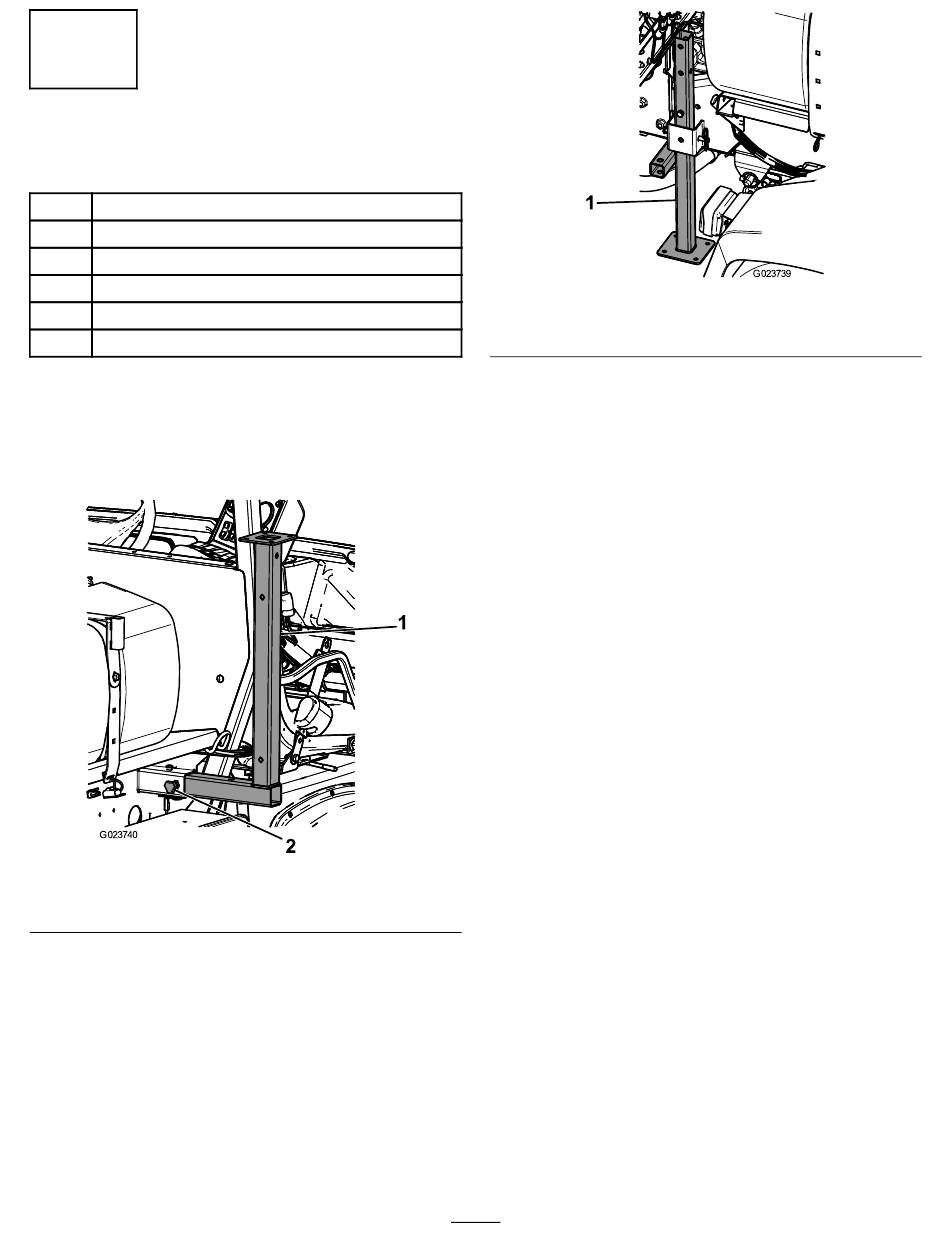

Einlagern der Stützböcke
Für diesen Arbeitsschritt erforderliche Teile:
2 Vorderer Stützbock
2 Hinterer Stützbock
4 Splint
2 Lastösenbolzen (4½")
2 Lastösenbolzen (3")
2 Knopf
Verfahren
1. Setzen Sie die vorderen Stützböcke umgedreht
in den Rahmen in der Nähe der vorderen
Vergurtungsstellen ein
1. Vorderer Stützbock
2. Befestigen Sie die vorderen Stützböcke mit
zwei Lastösenbolzen (3") und zwei Splints im
mittleren Loch an den Ständern.
3. Setzen Sie die hinteren Stützböcke von unten
in den Rahmen in der Nähe der hinteren
Vergurtungsstellen ein
(Bild 47).
Bild 47
2. Handrad
(Bild 48).
1. Hinterer Stützbock
4. Befestigen Sie die hinteren Stützböcke mit vier
Lastösenbolzen (4½") und vier Splints im letzten
Loch an den Ständern.
g023740
36
Bild 48
g023739
