Waagerechtes Einstellen
der Ausleger
Mit den folgenden Schritten können Sie die Aktuatoren
am mittleren Ausleger einstellen, damit der linke und
rechte Ausleger waagerecht bleiben.
1. Fahren Sie die Ausleger in die Sprühstellung
aus.
2. Nehmen Sie den Splint vom Lagerbolzen ab
(Bild 93).

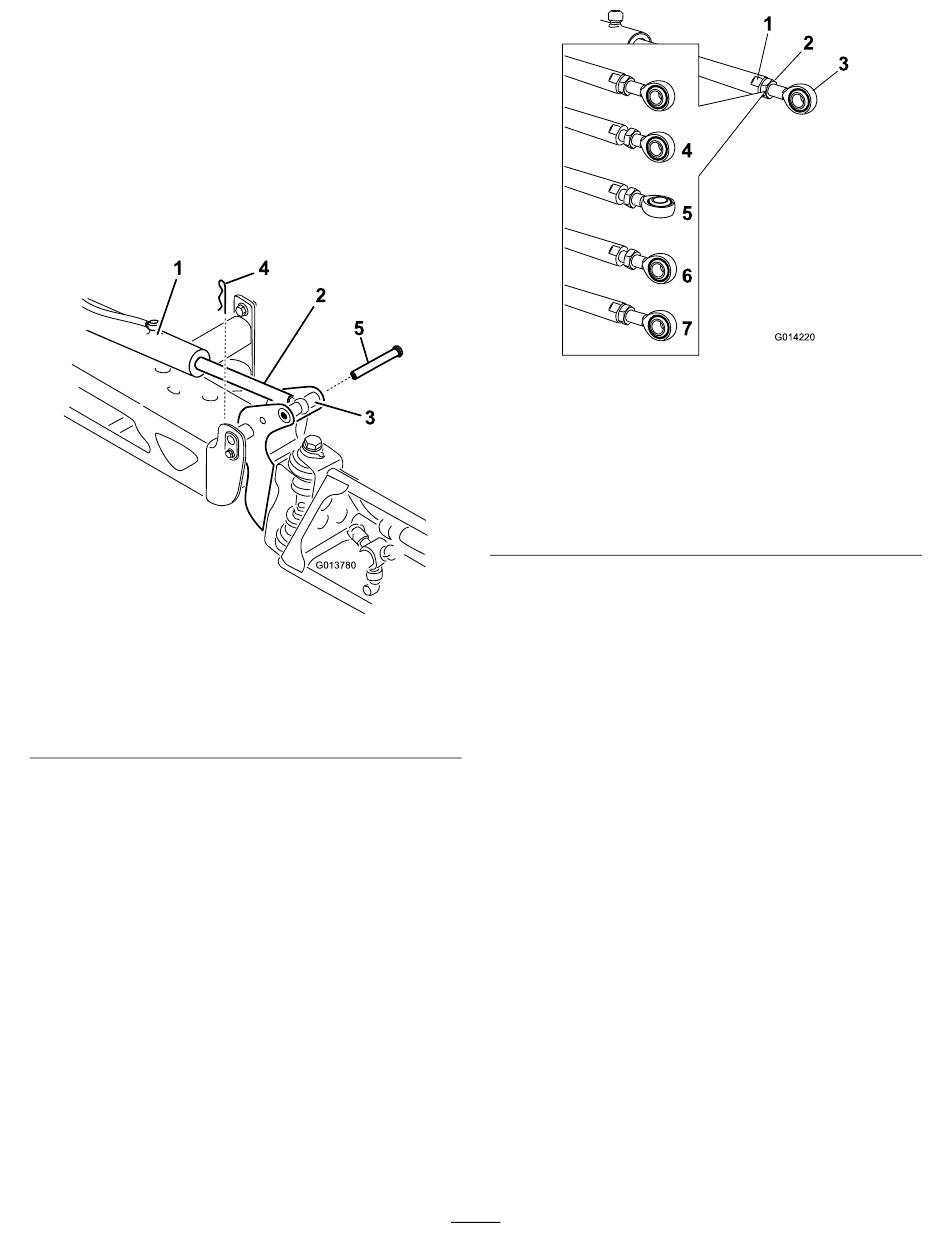

1. Aktuator
2. Aktuatorstange
3. Gehäuse des
Auslegerlagerbolzens
3. Heben Sie den Ausleger an und nehmen Sie
den Stift ab (Bild
dann langsam auf den Boden ab.
4. Prüfen Sie den Stift auf Beschädigungen und
wechseln Sie ihn ggf. aus.
5. Arretieren Sie die flachen Seiten der
Aktuatorstange mit einem Schraubenschlüssel
und lösen Sie dann die Klemmmutter, damit Sie
die Ösenstange manipulieren können
Bild 93
4. Splint
5. Stift
93), senken Sie den Ausleger
(Bild
1. Flache Seite an der
Aktuatorstange
2. Klemmmutter
3. Öse
4. Gelöste Klemmmutter
6. Drehen Sie die Ösenstange in der
Aktuatorstange, um den ausgefahrenen
Aktuator auf die gewünschte Stellung zu
g013780
verlängern oder zu verkürzen
Hinweis:
halben oder ganzen Umdrehungen drehen, um
die Stange am Ausleger zu montieren.
7. Wenn die gewünschte Stellung erreicht ist,
ziehen Sie die Klemmmutter an, um den
Aktuator und die Ösenstange zu befestigen.
8. Heben Sie den Ausleger an, um den Drehzapfen
mit der Aktuatorstange auszurichten.
9. Halten Sie den Ausleger fest und stecken Sie
den Stift durch das Auslegerscharnier und die
Aktuatorstange
10. Wenn der Stift eingesetzt ist, lassen Sie den
Ausleger los und befestigen Sie den Stift mit
94).
dem vorher abgenommenen Splint.
11. Wiederholen Sie diese Schritte für jedes
Aktuatorstangenlager.
