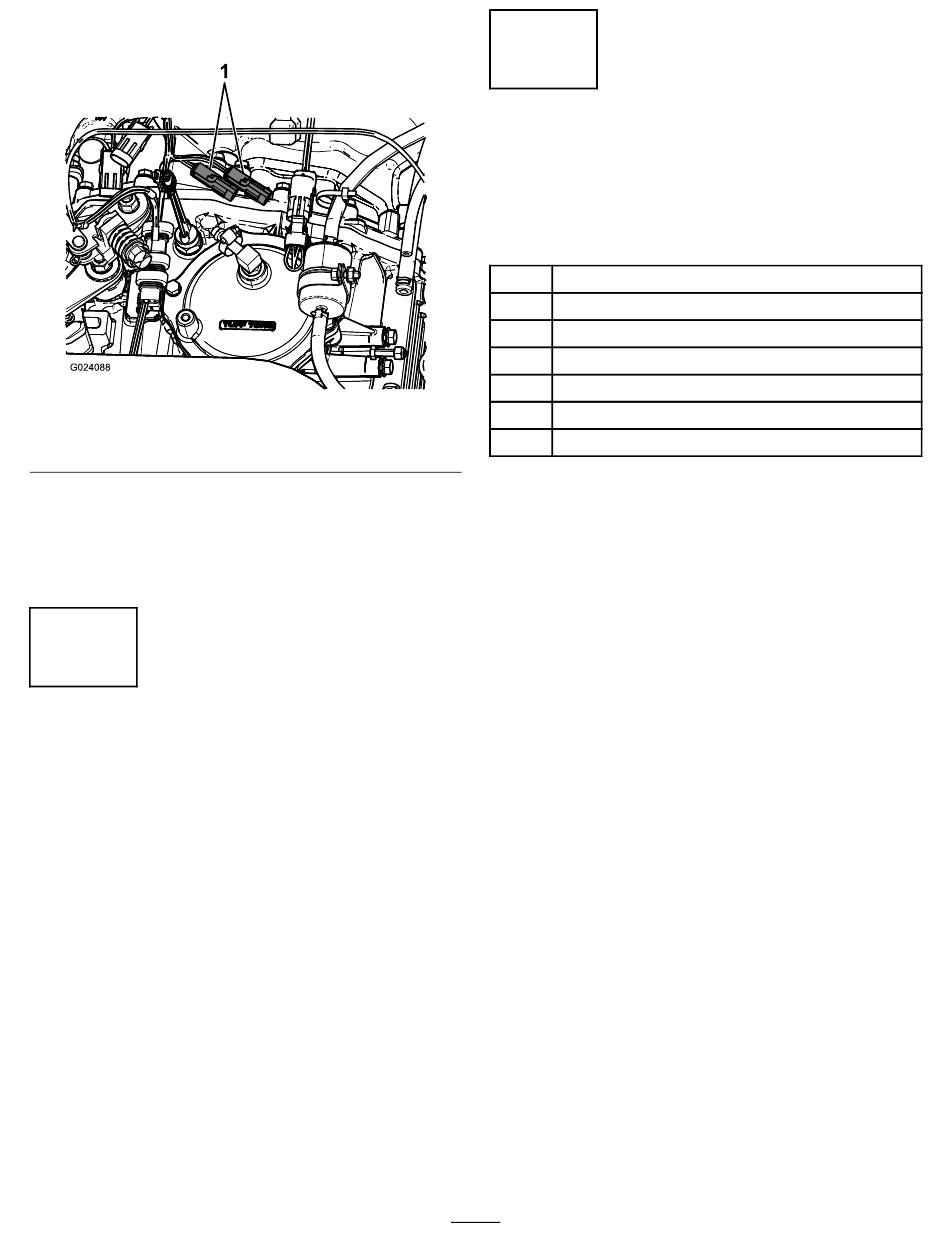

Toro Multi Pro WM Bedienungsanleitung Seite 19

Kabelbaums für den Geschwindigkeitssensor
(Bild 16).
1. Vorhandene Geschwindigkeitssensorbuchsen
3. Stecken Sie den 3-Stift-Stecker für den
Fahrzeugschaltkreis des Kabelbaums des
Sprühfahrzeugs in den 3-Buchsen-Stecker
für den Fahrzeugschaltkreis des
Maschinenkabelbaums.
8
Kuppeln der Sprühpumpe
Keine Teile werden benötigt
Verfahren
Siehe Installationsanleitung für das Multi Pro WM Turf
Sprayer Finishing-Kit, Workman-Nutzfahrzeuge mit
Schaltgetriebe.
Bild 16
9
Befestigen der
Steuerkonsole an der
Maschine
Für diesen Arbeitsschritt erforderliche Teile:
1 Befestigungshalterung für die Konsole
3 Sicherungsbundmutter (5/16")
3 Bundkopfschraube (5/16")
2 Kunststoffbüchse
1 Bedienkonsole
g024088
1
Federclipstift
1 Handrad
Montieren der Befestigungshalte-
rung für die Konsole
Hinweis:
Bei einigen Workman-Fahrzeugen ist
die Befestigungsplatte für die Steuerkonsole an
derselben Stelle wie die Halterung für die optionale
Handgasbedienung am Armaturenbrett befestigt.
Wenn die Handgasbedienung montiert ist, müssen
Sie die Halterung der Handgasbedienung vom
Armaturenbrett entfernen, die Befestigungsplatte der
Steuerkonsole mit dem Armaturenbrett ausfluchten
und die Halterung für die Handgasbedienung
über der Befestigungsplatte für die Steuerkonsole
befestigen. Weitere Informationen zum Entfernen und
Montieren der Handgasbedienung finden Sie in den
Installationsanleitungen.
1. Entfernen Sie die drei Schrauben und drei
Muttern, mit denen das Armaturenbrett unten in
der Mitte an der Armaturenbrett-Stützhalterung
befestigt ist
Hinweis:
Modellen werden vier Schrauben und
Bundmuttern verwendet.
Hinweis:
Muttern weg.
19
(Bild 17).
Bei einigen älteren Workman
Werfen Sie die Schrauben und
