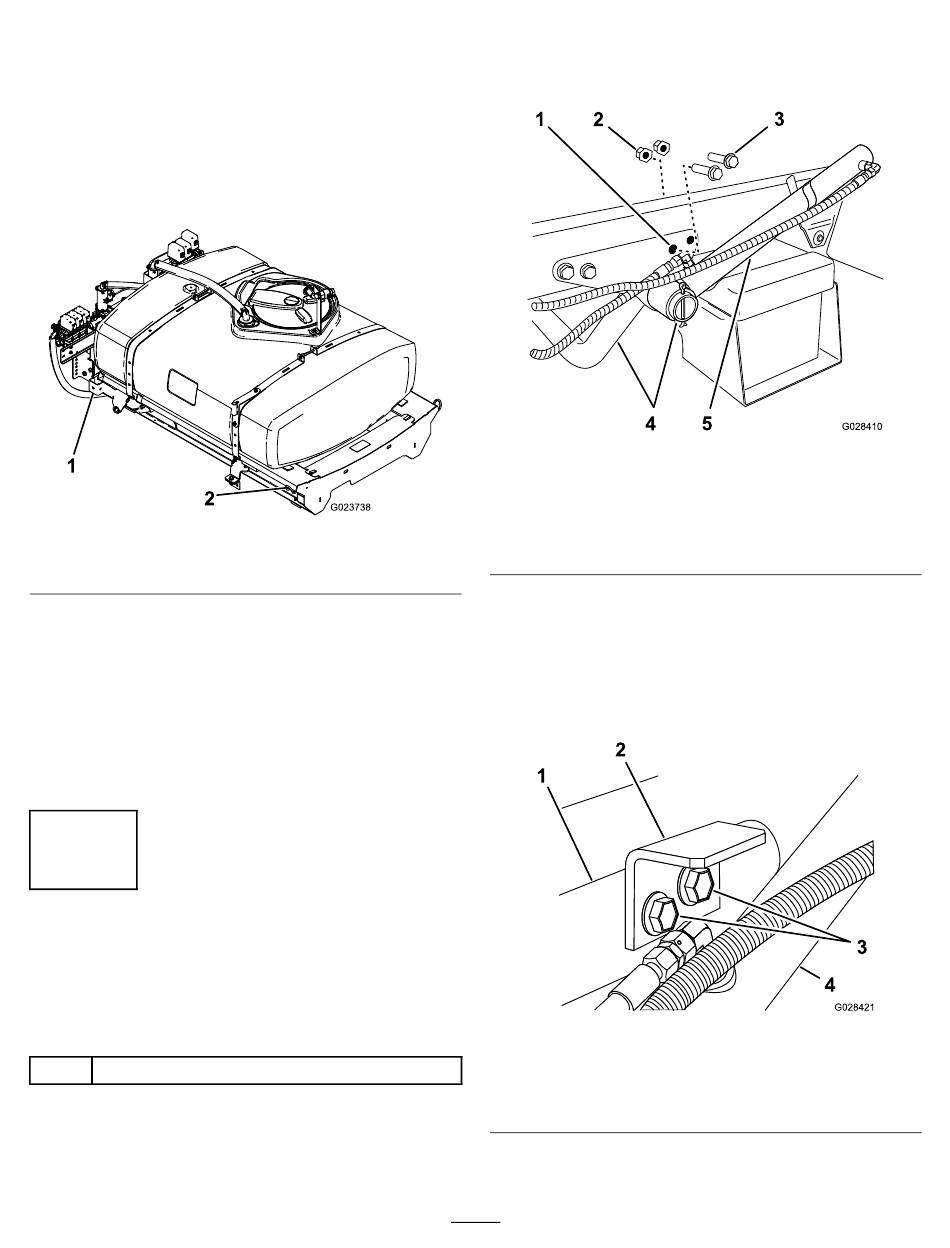

Toro Multi Pro WM Bedienungsanleitung Seite 14

Anheben des Sprühfahrzeugge-
stells
Verwenden Sie eine Hebevorrichtung mit einer
Hubkapazität von 408 kg; heben Sie das
Behältergestell an den zwei vorderen und hinteren
Hebestellen aus der Versandkiste
Hinweis:
Stellen Sie sicher, dass das Behältergestell
hoch genug angehoben ist, um die Stützböcke zu
montieren.
1. Hintere Hebestelle
Finishingkit für Sprühfahrzeug
Multi Pro Workman (Modelle der
Serie HD mit manuellem Getriebe)
Führen Sie für Workman-Modelle der HD- und
HDX-Serie mit Schaltgetriebe die Schritte im
Multi Pro WM Turf Sprayer Finishing-Kit für
Workman-Nutzfahrzeuge mit Schaltgetriebe aus.
3
Montieren der
Befestigungshalterungen
für das Behältergestell
Für diesen Arbeitsschritt erforderliche Teile:
2 Befestigungshalterungen
Verfahren
1. Entfernen Sie die zwei hinteren Bundkopf-
schrauben und zwei Sicherungsbundmuttern,
(Bild 5).
Bild 5
2. Vordere Hebestelle
mit denen die Stützhalterung für das Motorrohr
am Rahmen der Maschine befestigt ist
Hinweis:
für eine spätere Verwendung auf.
1. Hinteres Loch,
Stützhalterung (Motorrohr)
2. Sicherungsbundmutter
g023738
3. Bundkopfschraube
2. Drehen Sie den Hubzylinder, um einen Abstand
für das Montieren der Befestigungshalterung am
Behältergestell zu schaffen
3. Befestigen Sie die Befestigungshalterungen
mit den zwei Bundkopfschrauben und der
Sicherungsbundmutter, die Sie in Schritt
entfernt haben, an der Stützhalterung
1. Stützhalterung (Motorrohr) 3. Bundkopfschrauben
2. Befestigungshalterung
(Behältergestell)
4. Ziehen Sie die Schrauben und Muttern mit
91-113 N∙m an.
14
