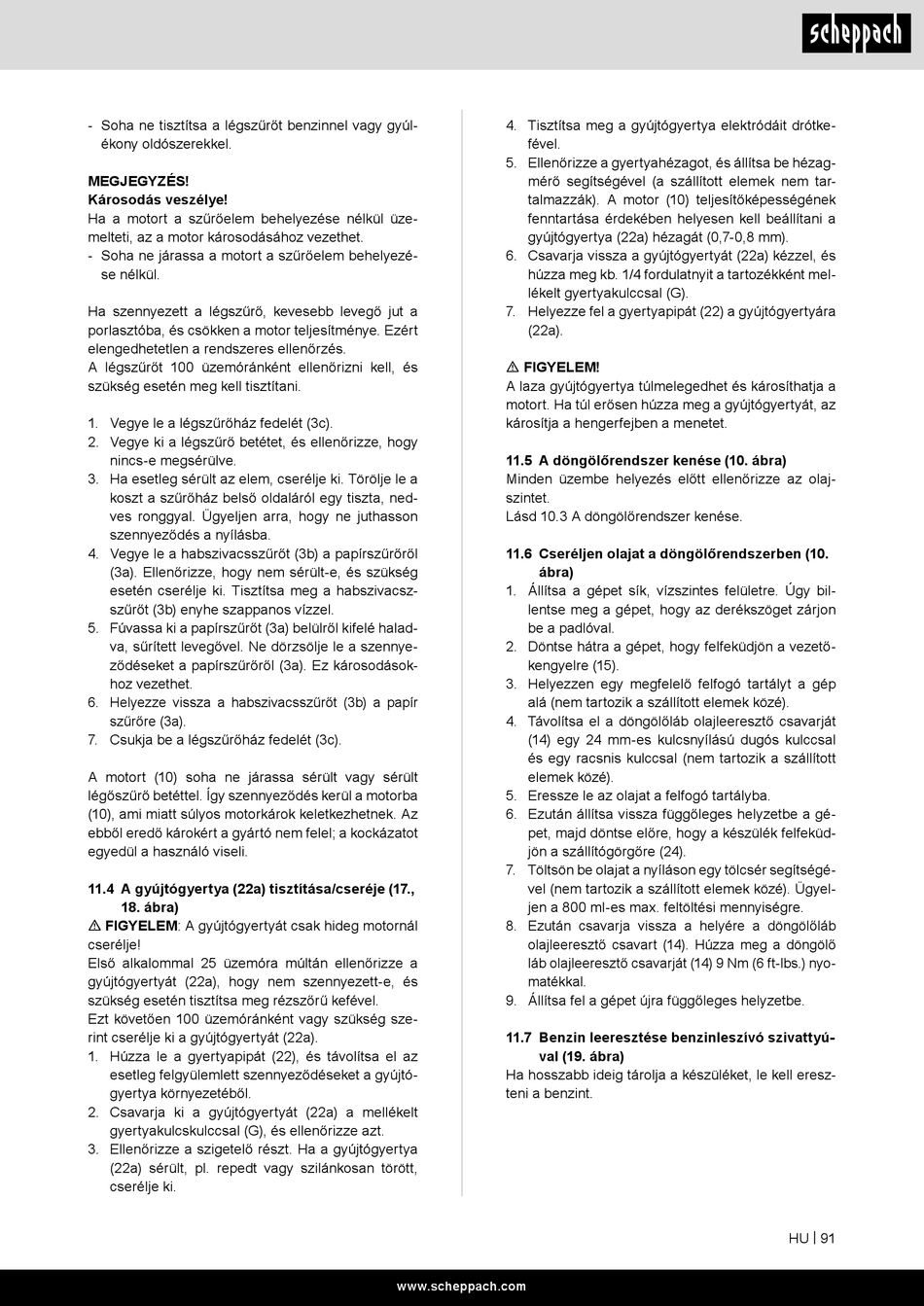

Scheppach 3908301915 Originalbetriebsanleitung Seite 91

- Soha ne tisztítsa a légszűrőt benzinnel vagy gyúl-
ékony oldószerekkel.
MEGJEGYZÉS!
Károsodás veszélye!
Ha a motort a szűrőelem behelyezése nélkül üze-
melteti, az a motor károsodásához vezethet.
- Soha ne járassa a motort a szűrőelem behelyezé-
se nélkül.
Ha szennyezett a légszűrő, kevesebb levegő jut a
porlasztóba, és csökken a motor teljesítménye. Ezért
elengedhetetlen a rendszeres ellenőrzés.
A légszűrőt 100 üzemóránként ellenőrizni kell, és
szükség esetén meg kell tisztítani.
1. Vegye le a légszűrőház fedelét (3c).
2. Vegye ki a légszűrő betétet, és ellenőrizze, hogy
nincs-e megsérülve.
3. Ha esetleg sérült az elem, cserélje ki. Törölje le a
koszt a szűrőház belső oldaláról egy tiszta, ned-
ves ronggyal. Ügyeljen arra, hogy ne juthasson
szennyeződés a nyílásba.
4. Vegye le a habszivacsszűrőt (3b) a papírszűrőről
(3a). Ellenőrizze, hogy nem sérült-e, és szükség
esetén cserélje ki. Tisztítsa meg a habszivacsz-
szűrőt (3b) enyhe szappanos vízzel.
5. Fúvassa ki a papírszűrőt (3a) belülről kifelé halad-
va, sűrített levegővel. Ne dörzsölje le a szennye-
ződéseket a papírszűrőről (3a). Ez károsodások-
hoz vezethet.
6. Helyezze vissza a habszivacsszűrőt (3b) a papír
szűrőre (3a).
7. Csukja be a légszűrőház fedelét (3c).
A motort (10) soha ne járassa sérült vagy sérült
légőszűrő betéttel. Így szennyeződés kerül a motorba
(10), ami miatt súlyos motorkárok keletkezhetnek. Az
ebből eredő károkért a gyártó nem felel; a kockázatot
egyedül a használó viseli.
11.4 A gyújtógyertya (22a) tisztítása/cseréje (17.,
18. ábra)
m FIGYELEM: A gyújtógyertyát csak hideg motornál
cserélje!
Első alkalommal 25 üzemóra múltán ellenőrizze a
gyújtógyertyát (22a), hogy nem szennyezett-e, és
szükség esetén tisztítsa meg rézszőrű kefével.
Ezt követően 100 üzemóránként vagy szükség sze-
rint cserélje ki a gyújtógyertyát (22a).
1. Húzza le a gyertyapipát (22), és távolítsa el az
esetleg felgyülemlett szennyeződéseket a gyújtó-
gyertya környezetéből.
2. Csavarja ki a gyújtógyertyát (22a) a mellékelt
gyertyakulcskulccsal (G), és ellenőrizze azt.
3. Ellenőrizze a szigetelő részt. Ha a gyújtógyertya
(22a) sérült, pl. repedt vagy szilánkosan törött,
cserélje ki.
4. Tisztítsa meg a gyújtógyertya elektródáit drótke-
fével.
5. Ellenőrizze a gyertyahézagot, és állítsa be hézag-
mérő segítségével (a szállított elemek nem tar-
talmazzák). A motor (10) teljesítőképességének
fenntartása érdekében helyesen kell beállítani a
gyújtógyertya (22a) hézagát (0,7-0,8 mm).
6. Csavarja vissza a gyújtógyertyát (22a) kézzel, és
húzza meg kb. 1/4 fordulatnyit a tartozékként mel-
lékelt gyertyakulccsal (G).
7. Helyezze fel a gyertyapipát (22) a gyújtógyertyára
(22a).
m FIGYELEM!
A laza gyújtógyertya túlmelegedhet és károsíthatja a
motort. Ha túl erősen húzza meg a gyújtógyertyát, az
károsítja a hengerfejben a menetet.
11.5 A döngölőrendszer kenése (10. ábra)
Minden üzembe helyezés előtt ellenőrizze az olaj-
szintet.
Lásd 10.3 A döngölőrendszer kenése.
11.6 Cseréljen olajat a döngölőrendszerben (10.
ábra)
1. Állítsa a gépet sík, vízszintes felületre. Úgy bil-
lentse meg a gépet, hogy az derékszöget zárjon
be a padlóval.
2. Döntse hátra a gépet, hogy felfeküdjön a vezető-
kengyelre (15).
3. Helyezzen egy megfelelő felfogó tartályt a gép
alá (nem tartozik a szállított elemek közé).
4. Távolítsa el a döngölőláb olajleeresztő csavarját
(14) egy 24 mm-es kulcsnyílású dugós kulccsal
és egy racsnis kulccsal (nem tartozik a szállított
elemek közé).
5. Eressze le az olajat a felfogó tartályba.
6. Ezután állítsa vissza függőleges helyzetbe a gé-
pet, majd döntse előre, hogy a készülék felfeküd-
jön a szállítógörgőre (24).
7. Töltsön be olajat a nyíláson egy tölcsér segítségé-
vel (nem tartozik a szállított elemek közé). Ügyel-
jen a 800 ml-es max. feltöltési mennyiségre.
8. Ezután csavarja vissza a helyére a döngölőláb
olajleeresztő csavart (14). Húzza meg a döngölő
láb olajleeresztő csavarját (14) 9 Nm (6 ft-lbs.) nyo-
matékkal.
9. Állítsa fel a gépet újra függőleges helyzetbe.
11.7 Benzin leeresztése benzinleszívó szivattyú-
val (19. ábra)
Ha hosszabb ideig tárolja a készüléket, le kell eresz-
teni a benzint.
www.scheppach.com
HU | 91
