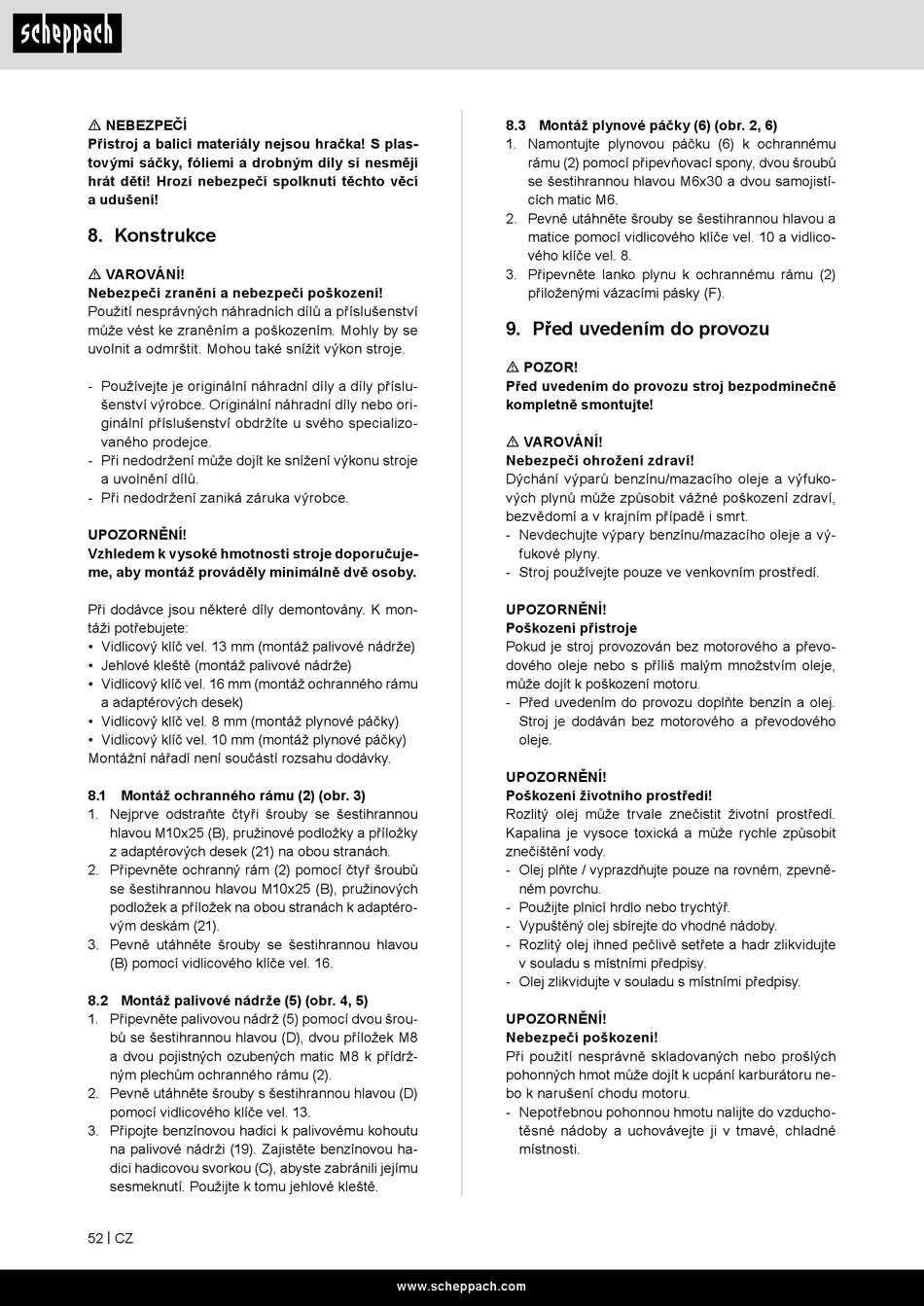

m NEBEZPEČÍ
Přístroj a balicí materiály nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí
a udušení!
8. Konstrukce
m VAROVÁNÍ!
Nebezpečí zranění a nebezpečí poškození!
Použití nesprávných náhradních dílů a příslušenství
může vést ke zraněním a poškozením. Mohly by se
uvolnit a odmrštit. Mohou také snížit výkon stroje.
- Používejte je originální náhradní díly a díly příslu-
šenství výrobce. Originální náhradní díly nebo ori-
ginální příslušenství obdržíte u svého specializo-
vaného prodejce.
- Při nedodržení může dojít ke snížení výkonu stroje
a uvolnění dílů.
- Při nedodržení zaniká záruka výrobce.
UPOZORNĚNÍ!
Vzhledem k vysoké hmotnosti stroje doporučuje-
me, aby montáž prováděly minimálně dvě osoby.
Při dodávce jsou některé díly demontovány. K mon-
táži potřebujete:
• Vidlicový klíč vel. 13 mm (montáž palivové nádrže)
• Jehlové kleště (montáž palivové nádrže)
• Vidlicový klíč vel. 16 mm (montáž ochranného rámu
a adaptérových desek)
• Vidlicový klíč vel. 8 mm (montáž plynové páčky)
• Vidlicový klíč vel. 10 mm (montáž plynové páčky)
Montážní nářadí není součástí rozsahu dodávky.
8.1 Montáž ochranného rámu (2) (obr. 3)
1. Nejprve odstraňte čtyři šrouby se šestihrannou
hlavou M10x25 (B), pružinové podložky a příložky
z adaptérových desek (21) na obou stranách.
2. Připevněte ochranný rám (2) pomocí čtyř šroubů
se šestihrannou hlavou M10x25 (B), pružinových
podložek a příložek na obou stranách k adaptéro-
vým deskám (21).
3. Pevně utáhněte šrouby se šestihrannou hlavou
(B) pomocí vidlicového klíče vel. 16.
8.2 Montáž palivové nádrže (5) (obr. 4, 5)
1. Připevněte palivovou nádrž (5) pomocí dvou šrou-
bů se šestihrannou hlavou (D), dvou příložek M8
a dvou pojistných ozubených matic M8 k přídrž-
ným plechům ochranného rámu (2).
2. Pevně utáhněte šrouby s šestihrannou hlavou (D)
pomocí vidlicového klíče vel. 13.
3. Připojte benzínovou hadici k palivovému kohoutu
na palivové nádrži (19). Zajistěte benzínovou ha-
dici hadicovou svorkou (C), abyste zabránili jejímu
sesmeknutí. Použijte k tomu jehlové kleště.
52 | CZ
8.3 Montáž plynové páčky (6) (obr. 2, 6)
1. Namontujte plynovou páčku (6) k ochrannému
rámu (2) pomocí připevňovací spony, dvou šroubů
se šestihrannou hlavou M6x30 a dvou samojistí-
cích matic M6.
2. Pevně utáhněte šrouby se šestihrannou hlavou a
matice pomocí vidlicového klíče vel. 10 a vidlico-
vého klíče vel. 8.
3. Připevněte lanko plynu k ochrannému rámu (2)
přiloženými vázacími pásky (F).
9. Před uvedením do provozu
m POZOR!
Před uvedením do provozu stroj bezpodmínečně
kompletně smontujte!
m VAROVÁNÍ!
Nebezpečí ohrožení zdraví!
Dýchání výparů benzínu/mazacího oleje a výfuko-
vých plynů může způsobit vážné poškození zdraví,
bezvědomí a v krajním případě i smrt.
- Nevdechujte výpary benzínu/mazacího oleje a vý-
fukové plyny.
- Stroj používejte pouze ve venkovním prostředí.
UPOZORNĚNÍ!
Poškození přístroje
Pokud je stroj provozován bez motorového a převo-
dového oleje nebo s příliš malým množstvím oleje,
může dojít k poškození motoru.
- Před uvedením do provozu doplňte benzín a olej.
Stroj je dodáván bez motorového a převodového
oleje.
UPOZORNĚNÍ!
Poškození životního prostředí!
Rozlitý olej může trvale znečistit životní prostředí.
Kapalina je vysoce toxická a může rychle způsobit
znečištění vody.
- Olej plňte / vyprazdňujte pouze na rovném, zpevně-
ném povrchu.
- Použijte plnicí hrdlo nebo trychtýř.
- Vypuštěný olej sbírejte do vhodné nádoby.
- Rozlitý olej ihned pečlivě setřete a hadr zlikvidujte
v souladu s místními předpisy.
- Olej zlikvidujte v souladu s místními předpisy.
UPOZORNĚNÍ!
Nebezpečí poškození!
Při použití nesprávně skladovaných nebo prošlých
pohonných hmot může dojít k ucpání karburátoru ne-
bo k narušení chodu motoru.
- Nepotřebnou pohonnou hmotu nalijte do vzducho-
těsné nádoby a uchovávejte ji v tmavé, chladné
místnosti.
