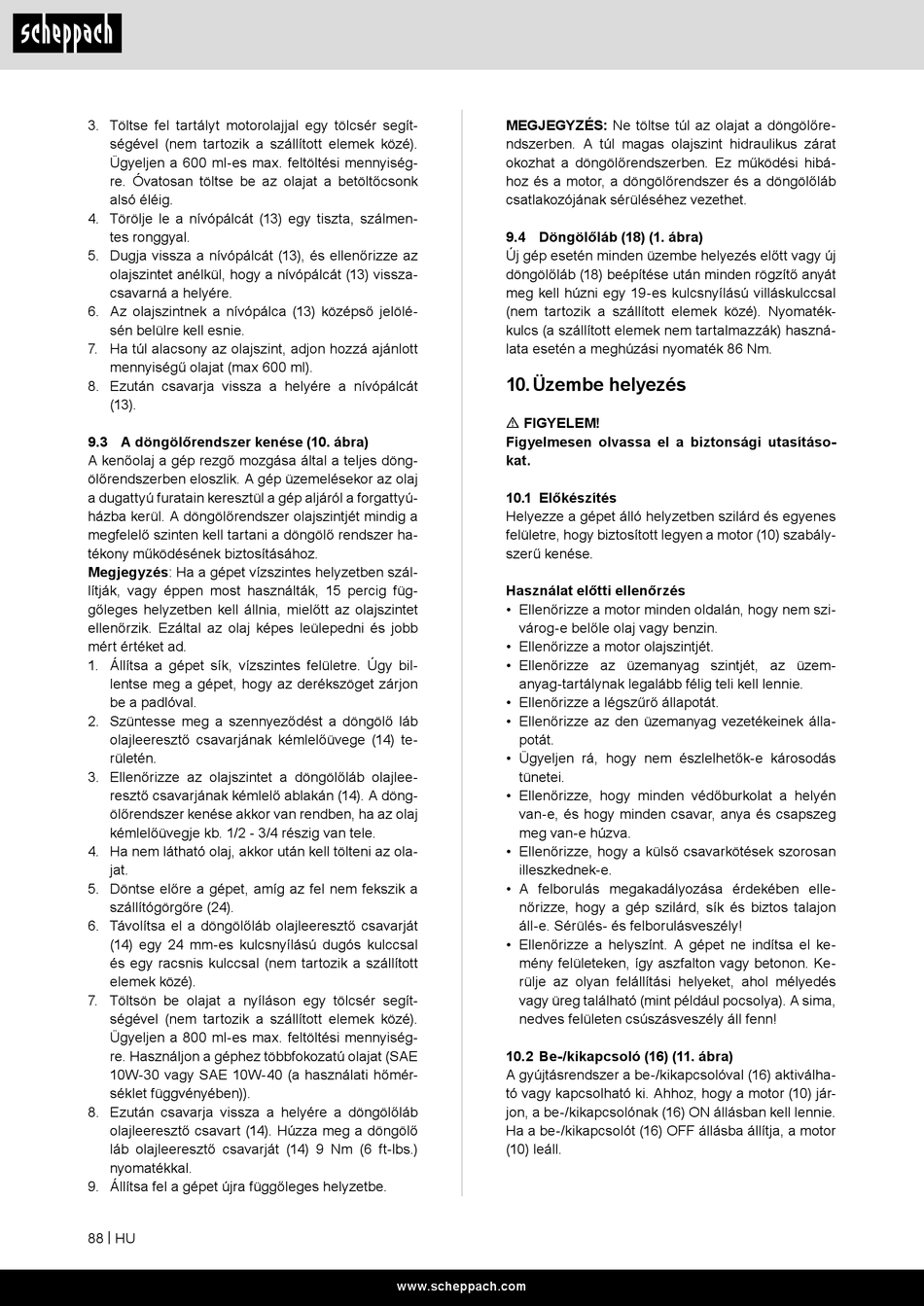

3. Töltse fel tartályt motorolajjal egy tölcsér segít-
ségével (nem tartozik a szállított elemek közé).
Ügyeljen a 600 ml-es max. feltöltési mennyiség-
re. Óvatosan töltse be az olajat a betöltőcsonk
alsó éléig.
4. Törölje le a nívópálcát (13) egy tiszta, szálmen-
tes ronggyal.
5. Dugja vissza a nívópálcát (13), és ellenőrizze az
olajszintet anélkül, hogy a nívópálcát (13) vissza-
csavarná a helyére.
6. Az olajszintnek a nívópálca (13) középső jelölé-
sén belülre kell esnie.
7. Ha túl alacsony az olajszint, adjon hozzá ajánlott
mennyiségű olajat (max 600 ml).
8. Ezután csavarja vissza a helyére a nívópálcát
(13).
9.3 A döngölőrendszer kenése (10. ábra)
A kenőolaj a gép rezgő mozgása által a teljes döng-
ölőrendszerben eloszlik. A gép üzemelésekor az olaj
a dugattyú furatain keresztül a gép aljáról a forgattyú-
házba kerül. A döngölőrendszer olajszintjét mindig a
megfelelő szinten kell tartani a döngölő rendszer ha-
tékony működésének biztosításához.
Megjegyzés: Ha a gépet vízszintes helyzetben szál-
lítják, vagy éppen most használták, 15 percig füg-
gőleges helyzetben kell állnia, mielőtt az olajszintet
ellenőrzik. Ezáltal az olaj képes leülepedni és jobb
mért értéket ad.
1. Állítsa a gépet sík, vízszintes felületre. Úgy bil-
lentse meg a gépet, hogy az derékszöget zárjon
be a padlóval.
2. Szüntesse meg a szennyeződést a döngölő láb
olajleeresztő csavarjának kémlelőüvege (14) te-
rületén.
3. Ellenőrizze az olajszintet a döngölőláb olajlee-
resztő csavarjának kémlelő ablakán (14). A döng-
ölőrendszer kenése akkor van rendben, ha az olaj
kémlelőüvegje kb. 1/2 - 3/4 részig van tele.
4. Ha nem látható olaj, akkor után kell tölteni az ola-
jat.
5. Döntse előre a gépet, amíg az fel nem fekszik a
szállítógörgőre (24).
6. Távolítsa el a döngölőláb olajleeresztő csavarját
(14) egy 24 mm-es kulcsnyílású dugós kulccsal
és egy racsnis kulccsal (nem tartozik a szállított
elemek közé).
7. Töltsön be olajat a nyíláson egy tölcsér segít-
ségével (nem tartozik a szállított elemek közé).
Ügyeljen a 800 ml-es max. feltöltési mennyiség-
re. Használjon a géphez többfokozatú olajat (SAE
10W-30 vagy SAE 10W-40 (a használati hőmér-
séklet függvényében)).
8. Ezután csavarja vissza a helyére a döngölőláb
olajleeresztő csavart (14). Húzza meg a döngölő
láb olajleeresztő csavarját (14) 9 Nm (6 ft-lbs.)
nyomatékkal.
9. Állítsa fel a gépet újra függőleges helyzetbe.
88 | HU
MEGJEGYZÉS: Ne töltse túl az olajat a döngölőre-
ndszerben. A túl magas olajszint hidraulikus zárat
okozhat a döngölőrendszerben. Ez működési hibá-
hoz és a motor, a döngölőrendszer és a döngölőláb
csatlakozójának sérüléséhez vezethet.
9.4 Döngölőláb (18) (1. ábra)
Új gép esetén minden üzembe helyezés előtt vagy új
döngölőláb (18) beépítése után minden rögzítő anyát
meg kell húzni egy 19-es kulcsnyílású villáskulccsal
(nem tartozik a szállított elemek közé). Nyomaték-
kulcs (a szállított elemek nem tartalmazzák) haszná-
lata esetén a meghúzási nyomaték 86 Nm.
10. Üzembe helyezés
m FIGYELEM!
Figyelmesen olvassa el a biztonsági utasításo-
kat.
10.1 Előkészítés
Helyezze a gépet álló helyzetben szilárd és egyenes
felületre, hogy biztosított legyen a motor (10) szabály-
szerű kenése.
Használat előtti ellenőrzés
• Ellenőrizze a motor minden oldalán, hogy nem szi-
várog-e belőle olaj vagy benzin.
• Ellenőrizze a motor olajszintjét.
• Ellenőrizze az üzemanyag szintjét, az üzem-
anyag-tartálynak legalább félig teli kell lennie.
• Ellenőrizze a légszűrő állapotát.
• Ellenőrizze az den üzemanyag vezetékeinek álla-
potát.
• Ügyeljen rá, hogy nem észlelhetők-e károsodás
tünetei.
• Ellenőrizze, hogy minden védőburkolat a helyén
van-e, és hogy minden csavar, anya és csapszeg
meg van-e húzva.
• Ellenőrizze, hogy a külső csavarkötések szorosan
illeszkednek-e.
• A felborulás megakadályozása érdekében elle-
nőrizze, hogy a gép szilárd, sík és biztos talajon
áll-e. Sérülés- és felborulásveszély!
• Ellenőrizze a helyszínt. A gépet ne indítsa el ke-
mény felületeken, így aszfalton vagy betonon. Ke-
rülje az olyan felállítási helyeket, ahol mélyedés
vagy üreg található (mint például pocsolya). A sima,
nedves felületen csúszásveszély áll fenn!
10.2 Be-/kikapcsoló (16) (11. ábra)
A gyújtásrendszer a be-/kikapcsolóval (16) aktiválha-
tó vagy kapcsolható ki. Ahhoz, hogy a motor (10) jár-
jon, a be-/kikapcsolónak (16) ON állásban kell lennie.
Ha a be-/kikapcsolót (16) OFF állásba állítja, a motor
(10) leáll.
