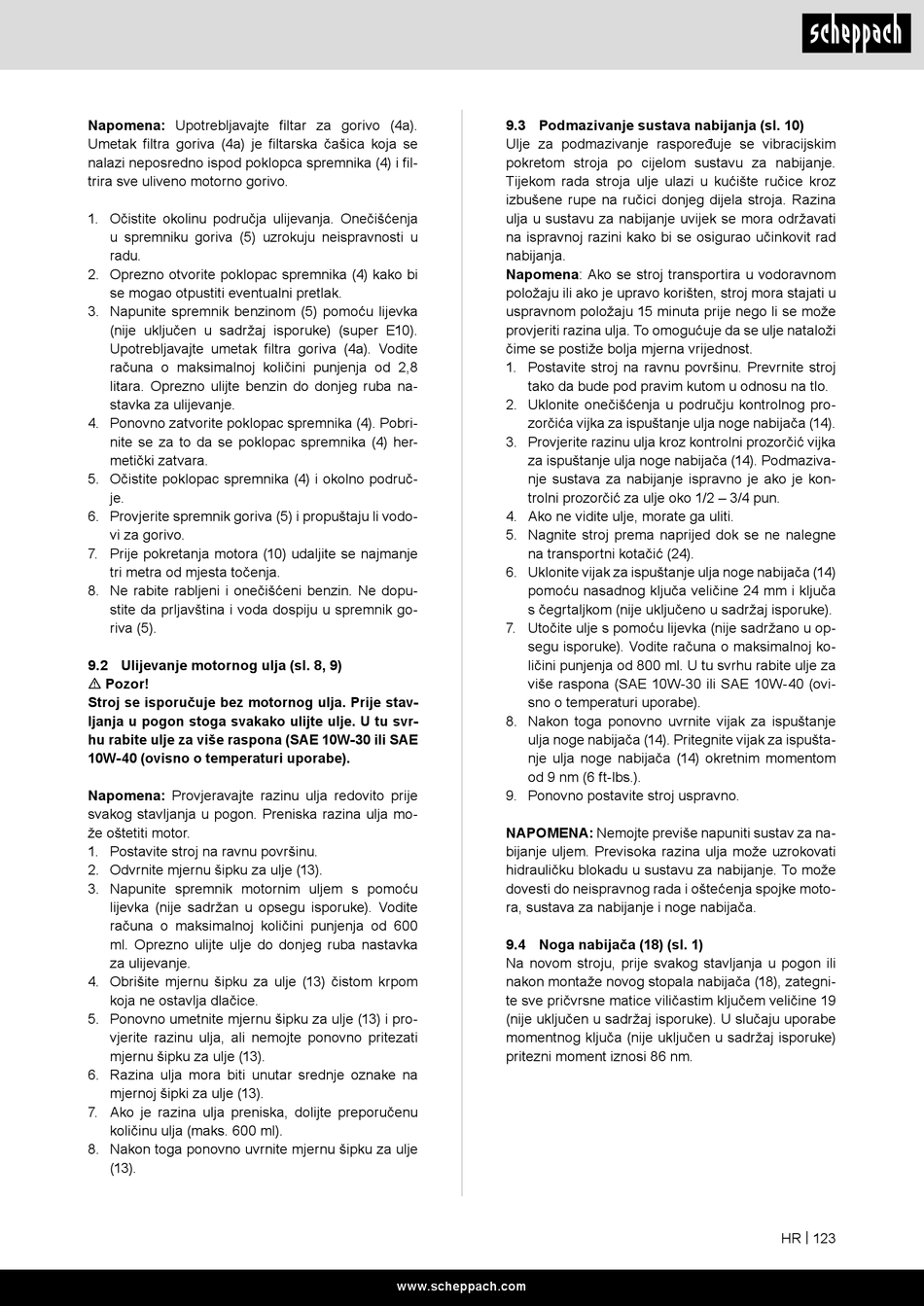

Napomena: Upotrebljavajte filtar za gorivo (4a).
Umetak filtra goriva (4a) je filtarska čašica koja se
nalazi neposredno ispod poklopca spremnika (4) i fil-
trira sve uliveno motorno gorivo.
1. Očistite okolinu područja ulijevanja. Onečišćenja
u spremniku goriva (5) uzrokuju neispravnosti u
radu.
2. Oprezno otvorite poklopac spremnika (4) kako bi
se mogao otpustiti eventualni pretlak.
3. Napunite spremnik benzinom (5) pomoću lijevka
(nije uključen u sadržaj isporuke) (super E10).
Upotrebljavajte umetak filtra goriva (4a). Vodite
računa o maksimalnoj količini punjenja od 2,8
litara. Oprezno ulijte benzin do donjeg ruba na-
stavka za ulijevanje.
4. Ponovno zatvorite poklopac spremnika (4). Pobri-
nite se za to da se poklopac spremnika (4) her-
metički zatvara.
5. Očistite poklopac spremnika (4) i okolno područ-
je.
6. Provjerite spremnik goriva (5) i propuštaju li vodo-
vi za gorivo.
7. Prije pokretanja motora (10) udaljite se najmanje
tri metra od mjesta točenja.
8. Ne rabite rabljeni i onečišćeni benzin. Ne dopu-
stite da prljavština i voda dospiju u spremnik go-
riva (5).
9.2 Ulijevanje motornog ulja (sl. 8, 9)
m Pozor!
Stroj se isporučuje bez motornog ulja. Prije stav-
ljanja u pogon stoga svakako ulijte ulje. U tu svr-
hu rabite ulje za više raspona (SAE 10W-30 ili SAE
10W-40 (ovisno o temperaturi uporabe).
Napomena: Provjeravajte razinu ulja redovito prije
svakog stavljanja u pogon. Preniska razina ulja mo-
že oštetiti motor.
1. Postavite stroj na ravnu površinu.
2. Odvrnite mjernu šipku za ulje (13).
3. Napunite spremnik motornim uljem s pomoću
lijevka (nije sadržan u opsegu isporuke). Vodite
računa o maksimalnoj količini punjenja od 600
ml. Oprezno ulijte ulje do donjeg ruba nastavka
za ulijevanje.
4. Obrišite mjernu šipku za ulje (13) čistom krpom
koja ne ostavlja dlačice.
5. Ponovno umetnite mjernu šipku za ulje (13) i pro-
vjerite razinu ulja, ali nemojte ponovno pritezati
mjernu šipku za ulje (13).
6. Razina ulja mora biti unutar srednje oznake na
mjernoj šipki za ulje (13).
7. Ako je razina ulja preniska, dolijte preporučenu
količinu ulja (maks. 600 ml).
8. Nakon toga ponovno uvrnite mjernu šipku za ulje
(13).
9.3 Podmazivanje sustava nabijanja (sl. 10)
Ulje za podmazivanje raspoređuje se vibracijskim
pokretom stroja po cijelom sustavu za nabijanje.
Tijekom rada stroja ulje ulazi u kućište ručice kroz
izbušene rupe na ručici donjeg dijela stroja. Razina
ulja u sustavu za nabijanje uvijek se mora održavati
na ispravnoj razini kako bi se osigurao učinkovit rad
nabijanja.
Napomena: Ako se stroj transportira u vodoravnom
položaju ili ako je upravo korišten, stroj mora stajati u
uspravnom položaju 15 minuta prije nego li se može
provjeriti razina ulja. To omogućuje da se ulje nataloži
čime se postiže bolja mjerna vrijednost.
1. Postavite stroj na ravnu površinu. Prevrnite stroj
tako da bude pod pravim kutom u odnosu na tlo.
2. Uklonite onečišćenja u području kontrolnog pro-
zorčića vijka za ispuštanje ulja noge nabijača (14).
3. Provjerite razinu ulja kroz kontrolni prozorčić vijka
za ispuštanje ulja noge nabijača (14). Podmaziva-
nje sustava za nabijanje ispravno je ako je kon-
trolni prozorčić za ulje oko 1/2 – 3/4 pun.
4. Ako ne vidite ulje, morate ga uliti.
5. Nagnite stroj prema naprijed dok se ne nalegne
na transportni kotačić (24).
6. Uklonite vijak za ispuštanje ulja noge nabijača (14)
pomoću nasadnog ključa veličine 24 mm i ključa
s čegrtaljkom (nije uključeno u sadržaj isporuke).
7. Utočite ulje s pomoću lijevka (nije sadržano u op-
segu isporuke). Vodite računa o maksimalnoj ko-
ličini punjenja od 800 ml. U tu svrhu rabite ulje za
više raspona (SAE 10W-30 ili SAE 10W-40 (ovi-
sno o temperaturi uporabe).
8. Nakon toga ponovno uvrnite vijak za ispuštanje
ulja noge nabijača (14). Pritegnite vijak za ispušta-
nje ulja noge nabijača (14) okretnim momentom
od 9 nm (6 ft-lbs.).
9. Ponovno postavite stroj uspravno.
NAPOMENA: Nemojte previše napuniti sustav za na-
bijanje uljem. Previsoka razina ulja može uzrokovati
hidrauličku blokadu u sustavu za nabijanje. To može
dovesti do neispravnog rada i oštećenja spojke moto-
ra, sustava za nabijanje i noge nabijača.
9.4 Noga nabijača (18) (sl. 1)
Na novom stroju, prije svakog stavljanja u pogon ili
nakon montaže novog stopala nabijača (18), zategni-
te sve pričvrsne matice viličastim ključem veličine 19
(nije uključen u sadržaj isporuke). U slučaju uporabe
momentnog ključa (nije uključen u sadržaj isporuke)
pritezni moment iznosi 86 nm.
