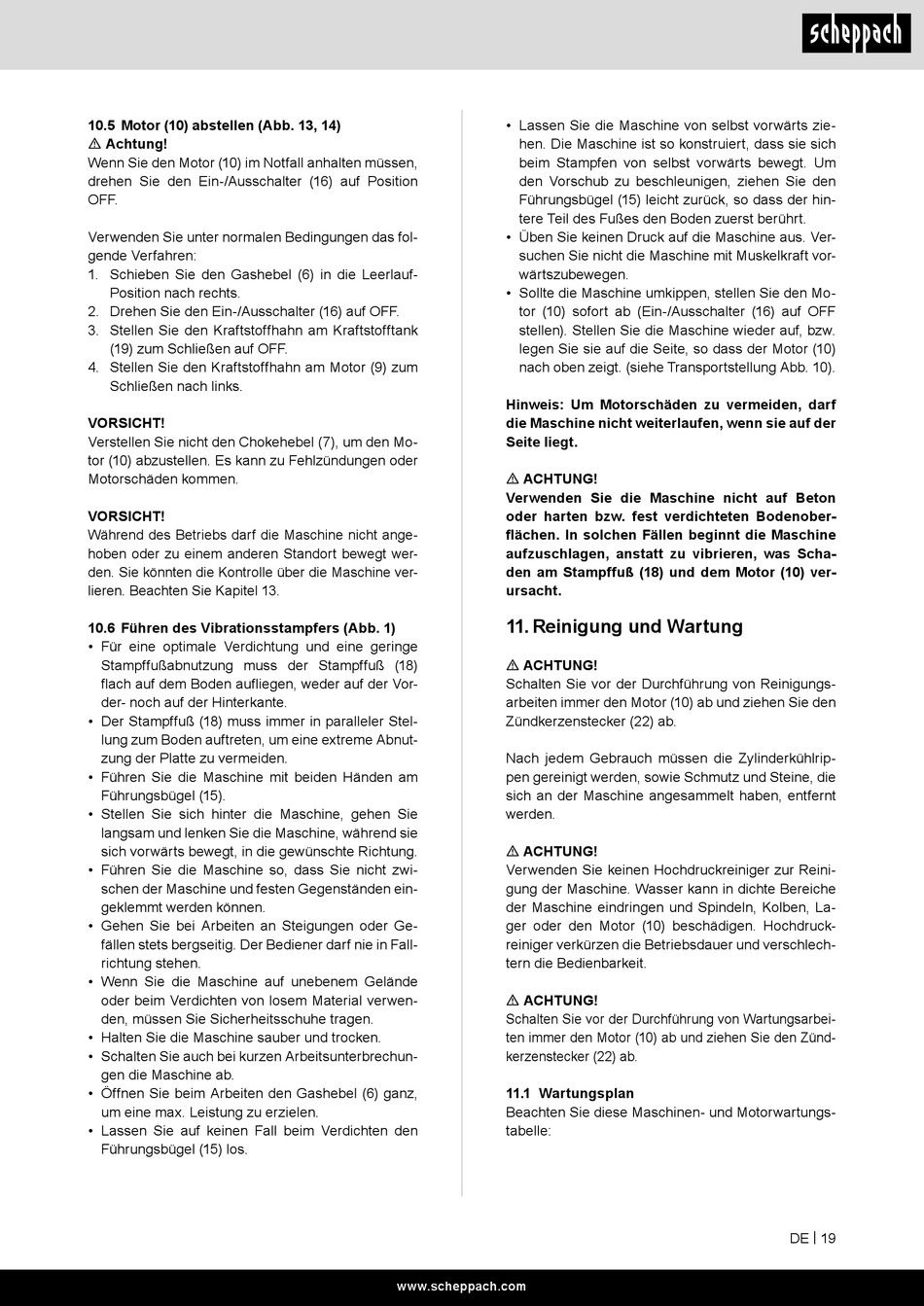

Scheppach 3908301915 Originalbetriebsanleitung Seite 19

10.5 Motor (10) abstellen (Abb. 13, 14)
m Achtung!
Wenn Sie den Motor (10) im Notfall anhalten müssen,
drehen Sie den Ein-/Ausschalter (16) auf Position
OFF.
Verwenden Sie unter normalen Bedingungen das fol-
gende Verfahren:
1. Schieben Sie den Gashebel (6) in die Leerlauf-
Position nach rechts.
2. Drehen Sie den Ein-/Ausschalter (16) auf OFF.
3. Stellen Sie den Kraftstoffhahn am Kraftstofftank
(19) zum Schließen auf OFF.
4. Stellen Sie den Kraftstoffhahn am Motor (9) zum
Schließen nach links.
VORSICHT!
Verstellen Sie nicht den Chokehebel (7), um den Mo-
tor (10) abzustellen. Es kann zu Fehlzündungen oder
Motorschäden kommen.
VORSICHT!
Während des Betriebs darf die Maschine nicht ange-
hoben oder zu einem anderen Standort bewegt wer-
den. Sie könnten die Kontrolle über die Maschine ver-
lieren. Beachten Sie Kapitel 13.
10.6 Führen des Vibrationsstampfers (Abb. 1)
• Für eine optimale Verdichtung und eine geringe
Stampffußabnutzung muss der Stampffuß (18)
flach auf dem Boden aufliegen, weder auf der Vor-
der- noch auf der Hinterkante.
• Der Stampffuß (18) muss immer in paralleler Stel-
lung zum Boden auftreten, um eine extreme Abnut-
zung der Platte zu vermeiden.
• Führen Sie die Maschine mit beiden Händen am
Führungsbügel (15).
• Stellen Sie sich hinter die Maschine, gehen Sie
langsam und lenken Sie die Maschine, während sie
sich vorwärts bewegt, in die gewünschte Richtung.
• Führen Sie die Maschine so, dass Sie nicht zwi-
schen der Maschine und festen Gegenständen ein-
geklemmt werden können.
• Gehen Sie bei Arbeiten an Steigungen oder Ge-
fällen stets bergseitig. Der Bediener darf nie in Fall-
richtung stehen.
• Wenn Sie die Maschine auf unebenem Gelände
oder beim Verdichten von losem Material verwen-
den, müssen Sie Sicherheitsschuhe tragen.
• Halten Sie die Maschine sauber und trocken.
• Schalten Sie auch bei kurzen Arbeitsunterbrechun-
gen die Maschine ab.
• Öffnen Sie beim Arbeiten den Gashebel (6) ganz,
um eine max. Leistung zu erzielen.
• Lassen Sie auf keinen Fall beim Verdichten den
Führungsbügel (15) los.
• Lassen Sie die Maschine von selbst vorwärts zie-
hen. Die Maschine ist so konstruiert, dass sie sich
beim Stampfen von selbst vorwärts bewegt. Um
den Vorschub zu beschleunigen, ziehen Sie den
Führungsbügel (15) leicht zurück, so dass der hin-
tere Teil des Fußes den Boden zuerst berührt.
• Üben Sie keinen Druck auf die Maschine aus. Ver-
suchen Sie nicht die Maschine mit Muskelkraft vor-
wärtszubewegen.
• Sollte die Maschine umkippen, stellen Sie den Mo-
tor (10) sofort ab (Ein-/Ausschalter (16) auf OFF
stellen). Stellen Sie die Maschine wieder auf, bzw.
legen Sie sie auf die Seite, so dass der Motor (10)
nach oben zeigt. (siehe Transportstellung Abb. 10).
Hinweis: Um Motorschäden zu vermeiden, darf
die Maschine nicht weiterlaufen, wenn sie auf der
Seite liegt.
m ACHTUNG!
Verwenden Sie die Maschine nicht auf Beton
oder harten bzw. fest verdichteten Bodenober-
flächen. In solchen Fällen beginnt die Maschine
aufzuschlagen, anstatt zu vibrieren, was Scha-
den am Stampffuß (18) und dem Motor (10) ver-
ursacht.
11. Reinigung und Wartung
m ACHTUNG!
Schalten Sie vor der Durchführung von Reinigungs-
arbeiten immer den Motor (10) ab und ziehen Sie den
Zündkerzenstecker (22) ab.
Nach jedem Gebrauch müssen die Zylinderkühlrip-
pen gereinigt werden, sowie Schmutz und Steine, die
sich an der Maschine angesammelt haben, entfernt
werden.
m ACHTUNG!
Verwenden Sie keinen Hochdruckreiniger zur Reini-
gung der Maschine. Wasser kann in dichte Bereiche
der Maschine eindringen und Spindeln, Kolben, La-
ger oder den Motor (10) beschädigen. Hochdruck-
reiniger verkürzen die Betriebsdauer und verschlech-
tern die Bedienbarkeit.
m ACHTUNG!
Schalten Sie vor der Durchführung von Wartungsarbei-
ten immer den Motor (10) ab und ziehen Sie den Zünd-
kerzenstecker (22) ab.
11.1 Wartungsplan
Beachten Sie diese Maschinen- und Motorwartungs-
tabelle:
www.scheppach.com
DE | 19
