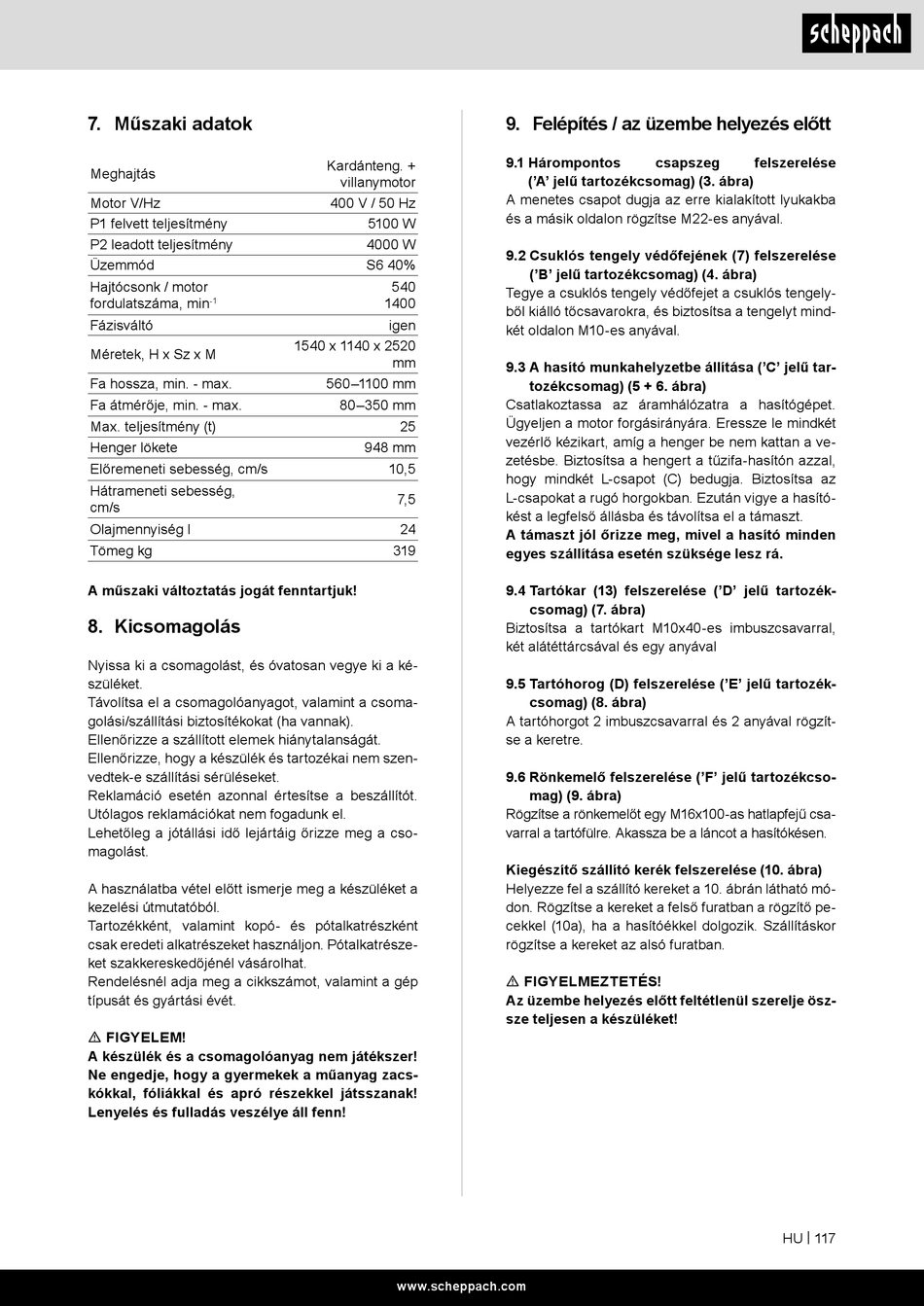

7. Műszaki adatok
Meghajtás
Motor V/Hz
P1 felvett teljesítmény
P2 leadott teljesítmény
Üzemmód
Hajtócsonk / motor
fordulatszáma, min
-1
Fázisváltó
Méretek, H x Sz x M
Fa hossza, min. - max.
Fa átmérője, min. - max.
Max. teljesítmény (t)
Henger lökete
Előremeneti sebesség, cm/s
Hátrameneti sebesség,
cm/s
Olajmennyiség l
Tömeg kg
A műszaki változtatás jogát fenntartjuk!
8. Kicsomagolás
Nyissa ki a csomagolást, és óvatosan vegye ki a ké-
szüléket.
Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
Ellenőrizze a szállított elemek hiánytalanságát.
Ellenőrizze, hogy a készülék és tartozékai nem szen-
vedtek-e szállítási sérüléseket.
Reklamáció esetén azonnal értesítse a beszállítót.
Utólagos reklamációkat nem fogadunk el.
Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
Tartozékként, valamint kopó- és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatrésze-
ket szakkereskedőjénél vásárolhat.
Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELEM!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak!
Lenyelés és fulladás veszélye áll fenn!
Kardánteng. +
villanymotor
400 V / 50 Hz
5100 W
4000 W
S6 40%
540
1400
igen
1540 x 1140 x 2520
mm
560–1100 mm
80–350 mm
25
948 mm
10,5
7,5
24
319
www.scheppach.com
9. Felépítés / az üzembe helyezés előtt
9.1 Hárompontos
csapszeg
('A' jelű tartozékcsomag) (3. ábra)
A menetes csapot dugja az erre kialakított lyukakba
és a másik oldalon rögzítse M22-es anyával.
9.2 Csuklós tengely védőfejének (7) felszerelése
('B' jelű tartozékcsomag) (4. ábra)
Tegye a csuklós tengely védőfejet a csuklós tengely-
ből kiálló tőcsavarokra, és biztosítsa a tengelyt mind-
két oldalon M10-es anyával.
9.3 A hasító munkahelyzetbe állítása ('C' jelű tar-
tozékcsomag) (5 + 6. ábra)
Csatlakoztassa az áramhálózatra a hasítógépet.
Ügyeljen a motor forgásirányára. Eressze le mindkét
vezérlő kézikart, amíg a henger be nem kattan a ve-
zetésbe. Biztosítsa a hengert a tűzifa-hasítón azzal,
hogy mindkét L-csapot (C) bedugja. Biztosítsa az
L-csapokat a rugó horgokban. Ezután vigye a hasító-
kést a legfelső állásba és távolítsa el a támaszt.
A támaszt jól őrizze meg, mivel a hasító minden
egyes szállítása esetén szüksége lesz rá.
9.4 Tartókar (13) felszerelése ('D' jelű tartozék-
csomag) (7. ábra)
Biztosítsa a tartókart M10x40-es imbuszcsavarral,
két alátéttárcsával és egy anyával
9.5 Tartóhorog (D) felszerelése ('E' jelű tartozék-
csomag) (8. ábra)
A tartóhorgot 2 imbuszcsavarral és 2 anyával rögzít-
se a keretre.
9.6 Rönkemelő felszerelése ('F' jelű tartozékcso-
mag) (9. ábra)
Rögzítse a rönkemelőt egy M16x100-as hatlapfejű csa-
varral a tartófülre. Akassza be a láncot a hasítókésen.
Kiegészítő szállító kerék felszerelése (10. ábra)
Helyezze fel a szállító kereket a 10. ábrán látható mó-
don. Rögzítse a kereket a felső furatban a rögzítő pe-
cekkel (10a), ha a hasítóékkel dolgozik. Szállításkor
rögzítse a kereket az alsó furatban.
m FIGYELMEZTETÉS!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
felszerelése
HU | 117
