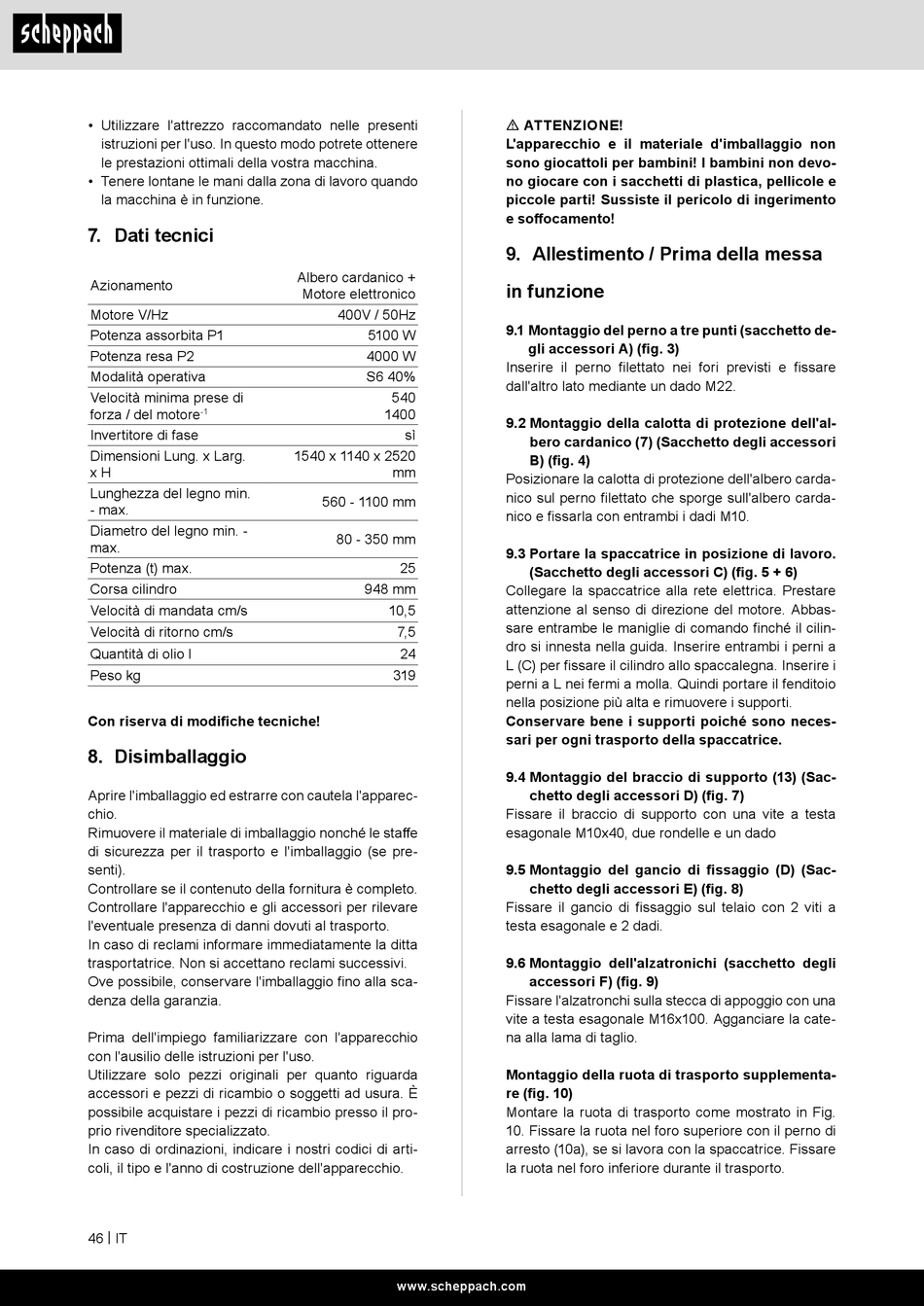

• Utilizzare l'attrezzo raccomandato nelle presenti
istruzioni per l'uso. In questo modo potrete ottenere
le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando
la macchina è in funzione.
7. Dati tecnici
Azionamento
Motore V/Hz
Potenza assorbita P1
Potenza resa P2
Modalità operativa
Velocità minima prese di
forza / del motore
-1
Invertitore di fase
Dimensioni Lung. x Larg.
x H
Lunghezza del legno min.
- max.
Diametro del legno min. -
max.
Potenza (t) max.
Corsa cilindro
Velocità di mandata cm/s
Velocità di ritorno cm/s
Quantità di olio l
Peso kg
Con riserva di modifiche tecniche!
8. Disimballaggio
Aprire l'imballaggio ed estrarre con cautela l'apparec-
chio.
Rimuovere il materiale di imballaggio nonché le staffe
di sicurezza per il trasporto e l'imballaggio (se pre-
senti).
Controllare se il contenuto della fornitura è completo.
Controllare l'apparecchio e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto.
In caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
Ove possibile, conservare l'imballaggio fino alla sca-
denza della garanzia.
Prima dell'impiego familiarizzare con l'apparecchio
con l'ausilio delle istruzioni per l'uso.
Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura. È
possibile acquistare i pezzi di ricambio presso il pro-
prio rivenditore specializzato.
In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione dell'apparecchio.
46 | IT
Albero cardanico +
Motore elettronico
400V / 50Hz
5100 W
4000 W
S6 40%
540
1400
sì
1540 x 1140 x 2520
mm
560 - 1100 mm
80 - 350 mm
25
948 mm
10,5
7,5
24
319
www.scheppach.com
m ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento
e soffocamento!
9. Allestimento / Prima della messa
in funzione
9.1 Montaggio del perno a tre punti (sacchetto de-
gli accessori A) (fig. 3)
Inserire il perno filettato nei fori previsti e fissare
dall'altro lato mediante un dado M22.
9.2 Montaggio della calotta di protezione dell'al-
bero cardanico (7) (Sacchetto degli accessori
B) (fig. 4)
Posizionare la calotta di protezione dell'albero carda-
nico sul perno filettato che sporge sull'albero carda-
nico e fissarla con entrambi i dadi M10.
9.3 Portare la spaccatrice in posizione di lavoro.
(Sacchetto degli accessori C) (fig. 5 + 6)
Collegare la spaccatrice alla rete elettrica. Prestare
attenzione al senso di direzione del motore. Abbas-
sare entrambe le maniglie di comando finché il cilin-
dro si innesta nella guida. Inserire entrambi i perni a
L (C) per fissare il cilindro allo spaccalegna. Inserire i
perni a L nei fermi a molla. Quindi portare il fenditoio
nella posizione più alta e rimuovere i supporti.
Conservare bene i supporti poiché sono neces-
sari per ogni trasporto della spaccatrice.
9.4 Montaggio del braccio di supporto (13) (Sac-
chetto degli accessori D) (fig. 7)
Fissare il braccio di supporto con una vite a testa
esagonale M10x40, due rondelle e un dado
9.5 Montaggio del gancio di fissaggio (D) (Sac-
chetto degli accessori E) (fig. 8)
Fissare il gancio di fissaggio sul telaio con 2 viti a
testa esagonale e 2 dadi.
9.6 Montaggio dell'alzatronichi (sacchetto degli
accessori F) (fig. 9)
Fissare l'alzatronchi sulla stecca di appoggio con una
vite a testa esagonale M16x100. Agganciare la cate-
na alla lama di taglio.
Montaggio della ruota di trasporto supplementa-
re (fig. 10)
Montare la ruota di trasporto come mostrato in Fig.
10. Fissare la ruota nel foro superiore con il perno di
arresto (10a), se si lavora con la spaccatrice. Fissare
la ruota nel foro inferiore durante il trasporto.
