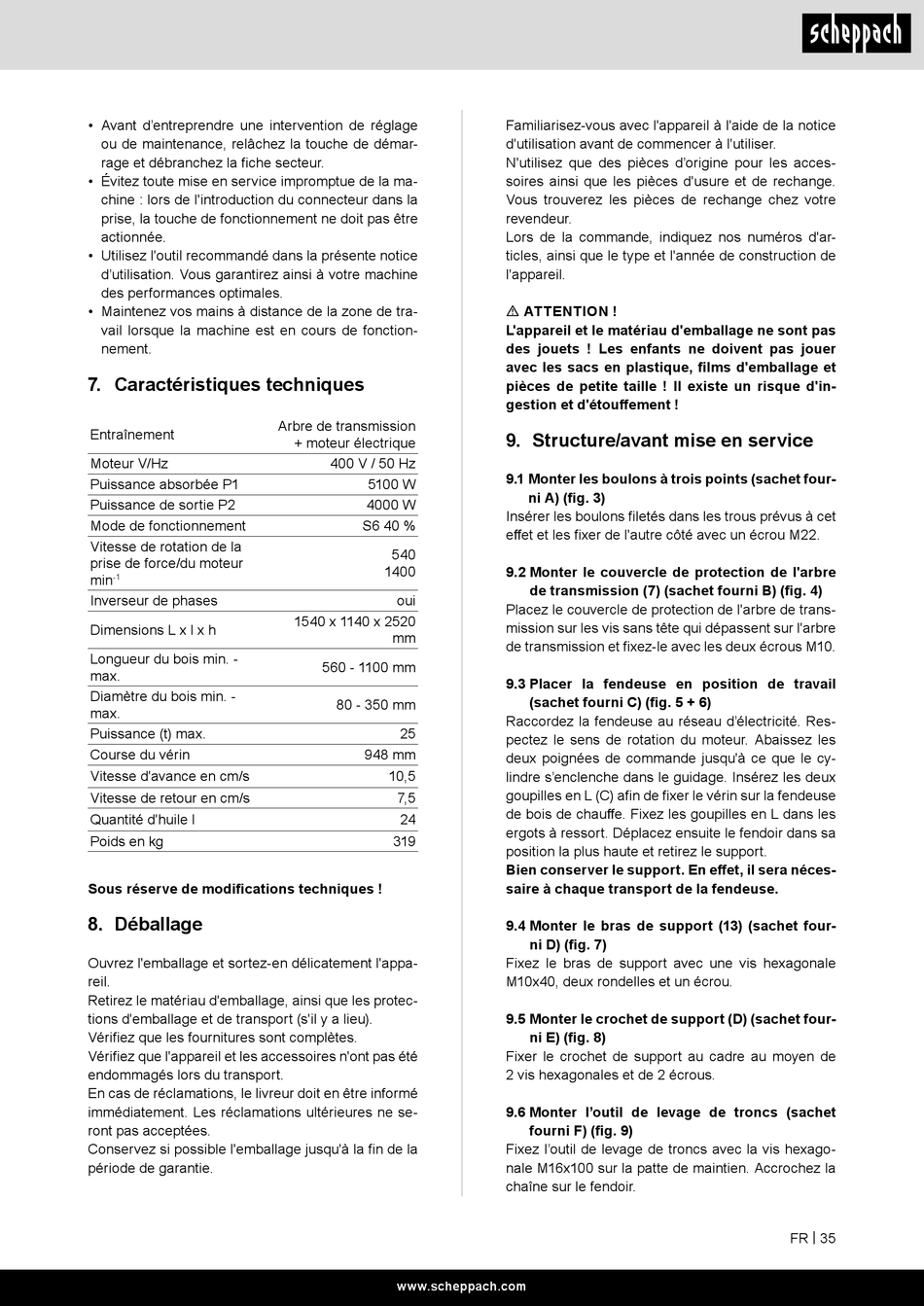

• Avant d'entreprendre une intervention de réglage
ou de maintenance, relâchez la touche de démar-
rage et débranchez la fiche secteur.
• Évitez toute mise en service impromptue de la ma-
chine : lors de l'introduction du connecteur dans la
prise, la touche de fonctionnement ne doit pas être
actionnée.
• Utilisez l'outil recommandé dans la présente notice
d'utilisation. Vous garantirez ainsi à votre machine
des performances optimales.
• Maintenez vos mains à distance de la zone de tra-
vail lorsque la machine est en cours de fonction-
nement.
7. Caractéristiques techniques
Entraînement
Moteur V/Hz
Puissance absorbée P1
Puissance de sortie P2
Mode de fonctionnement
Vitesse de rotation de la
prise de force/du moteur
min
-1
Inverseur de phases
Dimensions L x l x h
Longueur du bois min. -
max.
Diamètre du bois min. -
max.
Puissance (t) max.
Course du vérin
Vitesse d'avance en cm/s
Vitesse de retour en cm/s
Quantité d'huile l
Poids en kg
Sous réserve de modifications techniques !
8. Déballage
Ouvrez l'emballage et sortez-en délicatement l'appa-
reil.
Retirez le matériau d'emballage, ainsi que les protec-
tions d'emballage et de transport (s'il y a lieu).
Vérifiez que les fournitures sont complètes.
Vérifiez que l'appareil et les accessoires n'ont pas été
endommagés lors du transport.
En cas de réclamations, le livreur doit en être informé
immédiatement. Les réclamations ultérieures ne se-
ront pas acceptées.
Conservez si possible l'emballage jusqu'à la fin de la
période de garantie.
Arbre de transmission
+ moteur électrique
400 V / 50 Hz
5100 W
4000 W
S6 40 %
540
1400
oui
1540 x 1140 x 2520
mm
560 - 1100 mm
80 - 350 mm
25
948 mm
10,5
7,5
24
319
www.scheppach.com
Familiarisez-vous avec l'appareil à l'aide de la notice
d'utilisation avant de commencer à l'utiliser.
N'utilisez que des pièces d'origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction de
l'appareil.
m ATTENTION !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer
avec les sacs en plastique, films d'emballage et
pièces de petite taille ! Il existe un risque d'in-
gestion et d'étouffement !
9. Structure/avant mise en service
9.1 Monter les boulons à trois points (sachet four-
ni A) (fig. 3)
Insérer les boulons filetés dans les trous prévus à cet
effet et les fixer de l'autre côté avec un écrou M22.
9.2 Monter le couvercle de protection de l'arbre
de transmission (7) (sachet fourni B) (fig. 4)
Placez le couvercle de protection de l'arbre de trans-
mission sur les vis sans tête qui dépassent sur l'arbre
de transmission et fixez-le avec les deux écrous M10.
9.3 Placer la fendeuse en position de travail
(sachet fourni C) (fig. 5 + 6)
Raccordez la fendeuse au réseau d'électricité. Res-
pectez le sens de rotation du moteur. Abaissez les
deux poignées de commande jusqu'à ce que le cy-
lindre s'enclenche dans le guidage. Insérez les deux
goupilles en L (C) afin de fixer le vérin sur la fendeuse
de bois de chauffe. Fixez les goupilles en L dans les
ergots à ressort. Déplacez ensuite le fendoir dans sa
position la plus haute et retirez le support.
Bien conserver le support. En effet, il sera néces-
saire à chaque transport de la fendeuse.
9.4 Monter le bras de support (13) (sachet four-
ni D) (fig. 7)
Fixez le bras de support avec une vis hexagonale
M10x40, deux rondelles et un écrou.
9.5 Monter le crochet de support (D) (sachet four-
ni E) (fig. 8)
Fixer le crochet de support au cadre au moyen de
2 vis hexagonales et de 2 écrous.
9.6 Monter l'outil de levage de troncs (sachet
fourni F) (fig. 9)
Fixez l'outil de levage de troncs avec la vis hexago-
nale M16x100 sur la patte de maintien. Accrochez la
chaîne sur le fendoir.
FR | 35
