2.3 Símbolos en el texto
Este símbolo remite a un capítulo de este
manual de instrucciones.
3 Sinopsis

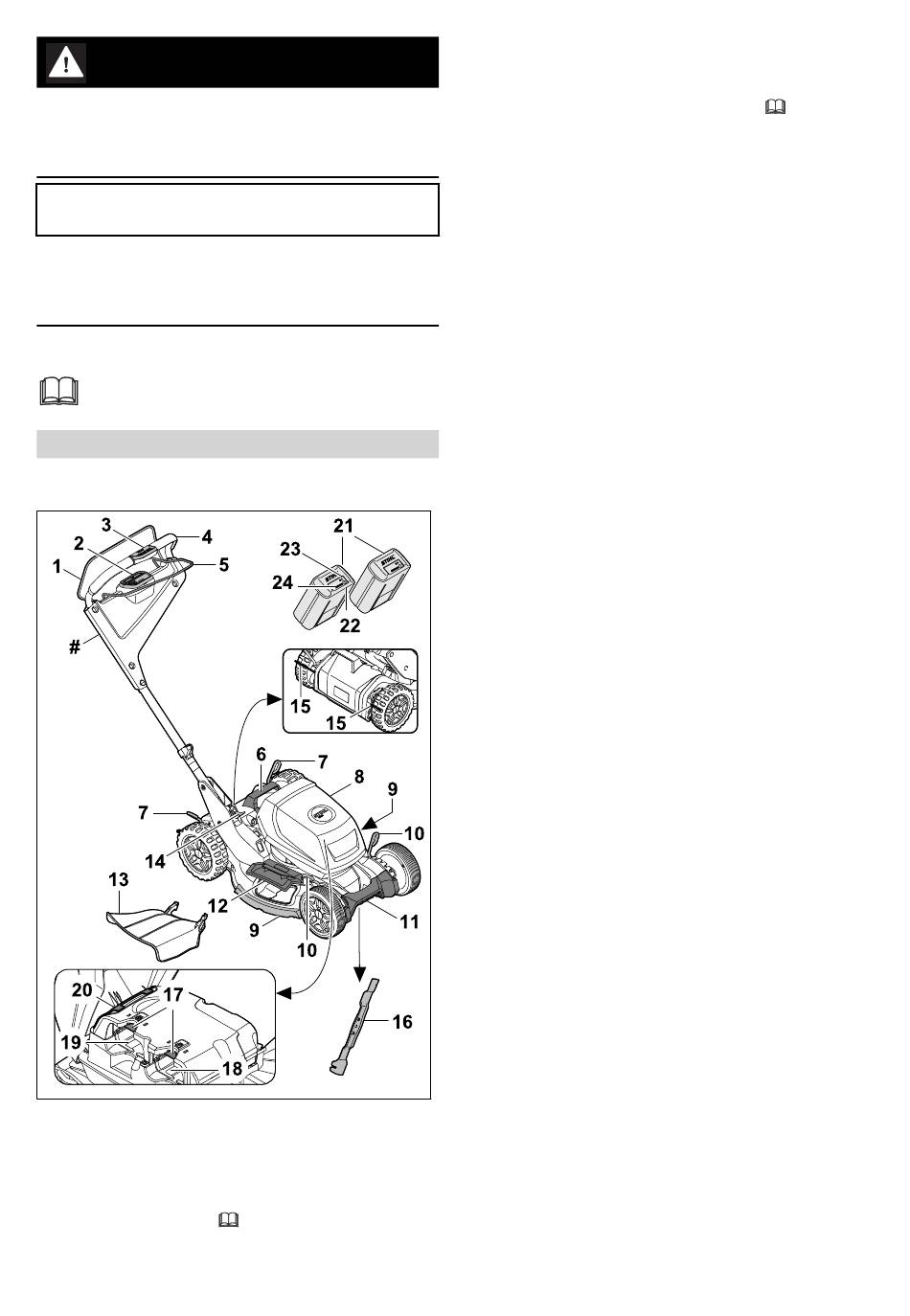

3.1 Cortacésped y baterías
1 Estribo de mando para corte de césped
El estribo de mando para corte de césped
conecta y desconecta la cuchilla junto con el
botón de activación de la unidad de mando.
2 Unidad de mando;
La unidad de mando (HMI) sirve para activar
el cortacésped, seleccionar los modos de
0478-131-9676-A
3.2
corte, leer el nivel de carga de la batería y
para indicar anomalías.
3 Mando de tracción a las ruedas;
Este mando sirve para ajustar y leer la veloci‐
dad de marcha.
4 Manillar
El manillar sirve para sujetar, conducir y
transportar el cortacésped.
5 Estribo de mando para tracción a las ruedas
El estribo de mando para tracción a las rue‐
das conecta y desconecta la tracción a las
ruedas y sirve para ajustar la velocidad.
6 Empuñadura
La empuñadura sirve para transportar el cor‐
tacésped.
7 Palanca
La palanca sirve para ajustar la altura de
corte de las ruedas traseras.
8 Tapa
La tapa cubre las baterías.
9 Molduras protectoras
Las molduras protectoras protegen la car‐
casa.
10 Palanca
La palanca sirve para ajustar la altura de
corte de las ruedas delanteras.
11 Asa de transporte
El asa de transporte sirve para transportar el
cortacésped.
12 Deflector lateral
El deflector lateral cierra la abertura de expul‐
sión lateral.
13 Extensión
La extensión conduce la hierba cortada late‐
ralmente al suelo.
14 Palanca
La palanca sirve para ajustar y plegar el
manillar.
15 Rascadores de ruedas
Los rascadores de ruedas sirven para limpiar
las ruedas traseras.
16 Cuchilla
La cuchilla realiza el mulching del césped.
17 Palanca de bloqueo
La palanca de bloqueo mantiene la batería en
su compartimento.
18 Compartimento de la batería
El compartimento de la batería aloja una
batería.
