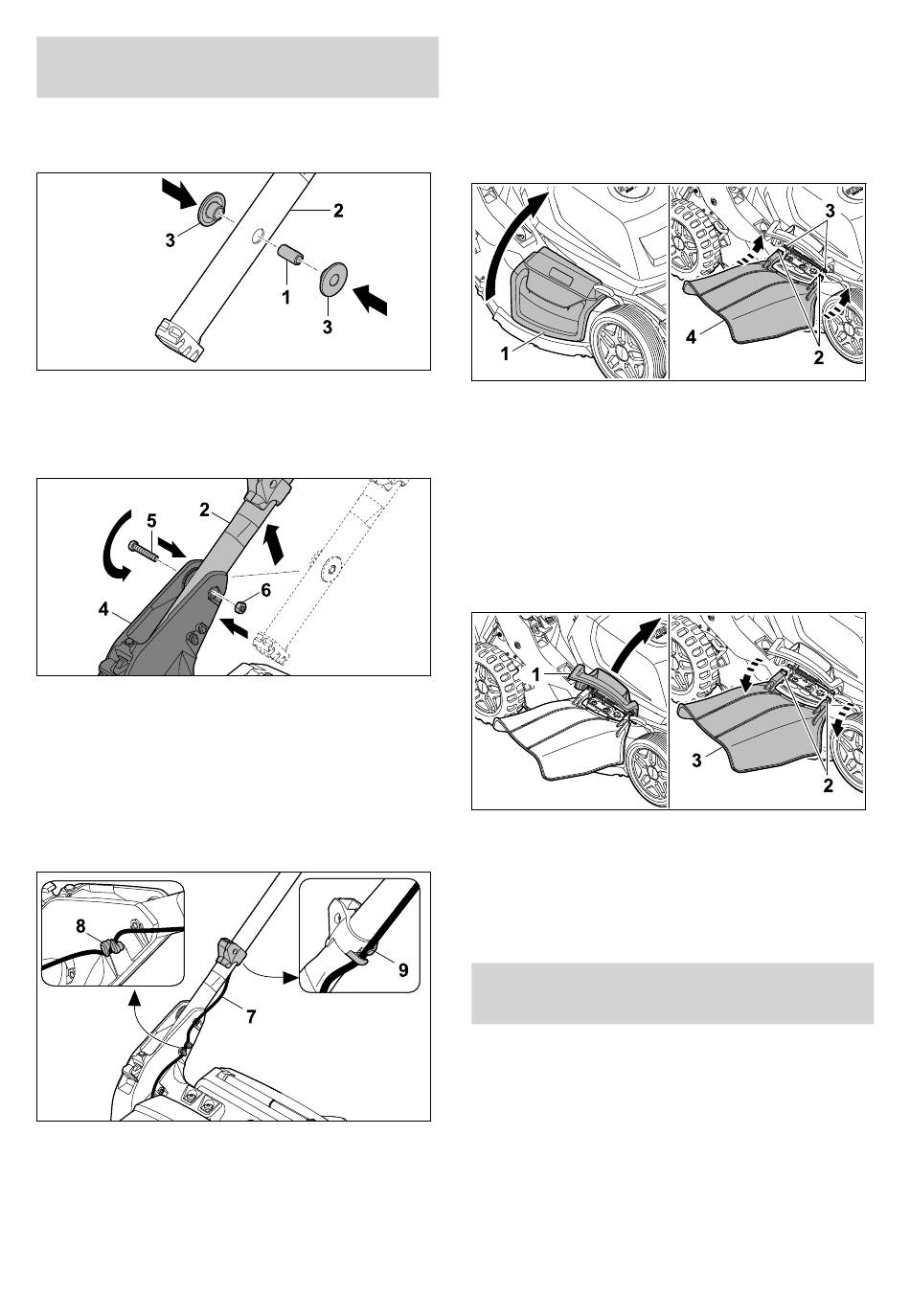

8 Assemblage de la ton‐
deuse à gazon
8.1

Montage du guidon

► Placer la tondeuse sur une surface plane.
► Enfoncer le manchon (1) dans les alésages de
la partie supérieure du guidon (2).
► Insérer les bagues en plastique (3) sur le man‐
chon (1).
► Insérer la partie supérieure du guidon (2) par
le bas dans la console du guidon (4).
► Insérer la vis (5) à travers les alésages de la
console du guidon (4) et le manchon dans la
partie supérieure du guidon (2).
► Positionner l'écrou (6) à la même hauteur et le
maintenir a l'aide d'une clé à molette.
► Serrer à fond la vis (5).
► Pousser le câble (7) dans les fixations (8).
► Accrocher le câble (7) dans le collier de
câble (9).
Il ne faut plus démonter le guidon.
74
8 Assemblage de la tondeuse à gazon
8.2 Accrochage et décrochage de
la rallonge
8.2.1 Accrochage de la rallonge
► Éteindre la tondeuse et retirer les batteries.
► Placer la tondeuse sur une surface plane.
► Ouvrir et maintenir le volet d'éjection laté‐
rale (1).
► Accrocher les deux crochets (2) à l'axe (3) par
le bas.
► Poser le volet d'éjection latérale (1) sur la ral‐
longe (4).
8.2.2 Décrochage de la rallonge
► Éteindre la tondeuse et retirer les batteries.
► Placer la tondeuse sur une surface plane.
► Ouvrir et maintenir le volet d'éjection laté‐
rale (1).
► Décrocher les deux crochets (2).
► Rabattre la rallonge (3) vers le haut et la dépo‐
ser.
► Fermer le volet d'éjection latérale (1).
9 Réglage de la tondeuse
pour l'utilisateur
9.1 Dépliage du guidon
► Éteindre la tondeuse et retirer les batteries.
► Placer la tondeuse sur une surface plane.
