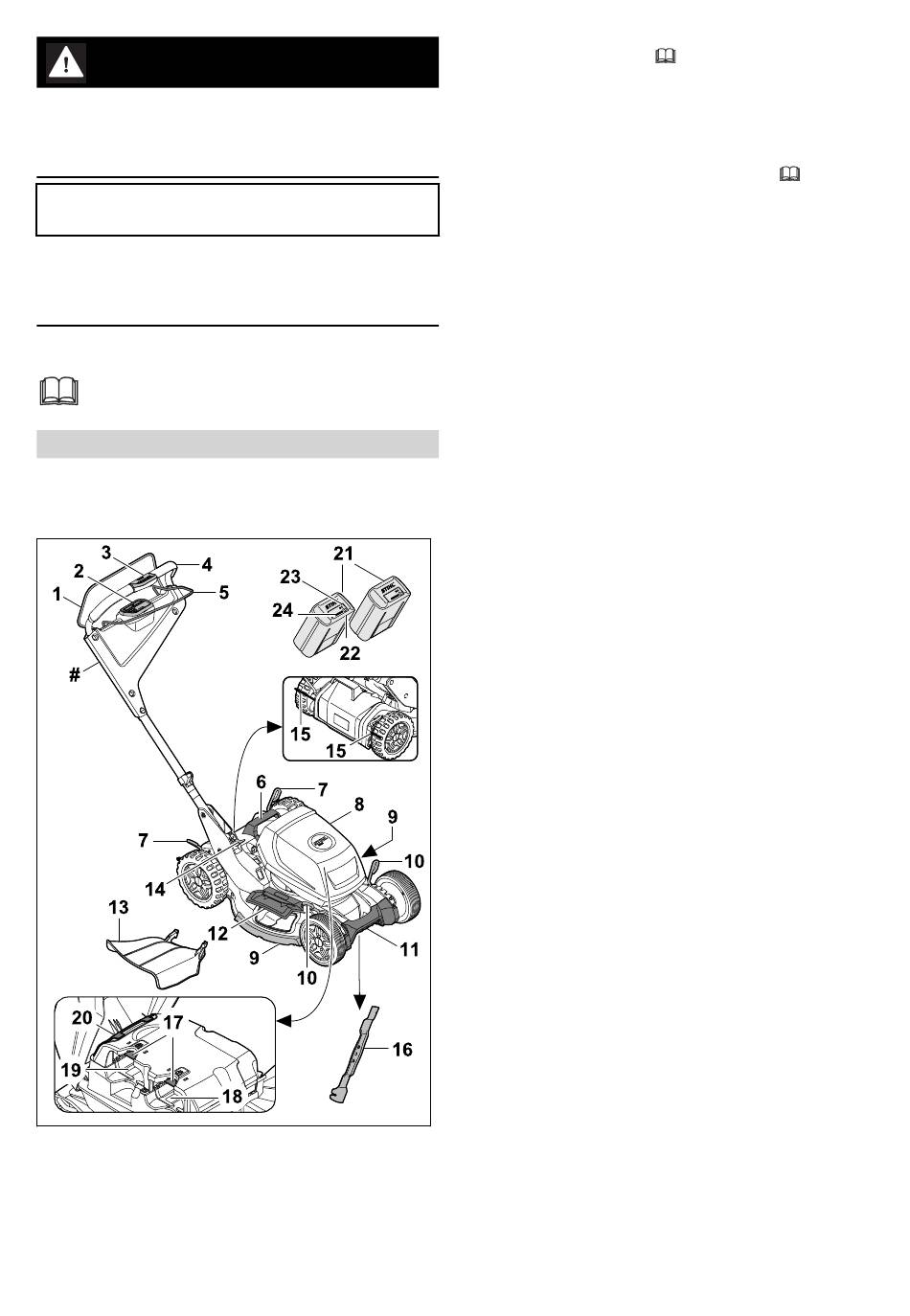

3 Přehled
3.1 Sekačky na trávu a akumulá‐
tory
1 Spínací oblouk pro sečení
Spínací oblouk pro sečení zapíná a vypíná
společně s aktivačním tlačítkem na ovládací
jednotce řezný nůž.
270
2 Ovládací jednotka,
Ovládací jednotka (HMI) slouží k aktivaci
sekačky na trávu, k volbě režimů sečení, ke
kontrole stavu nabití akumulátoru a k indikaci
poruch.
3 Ovládací prvek vlastního pojezdu,
Ovládací prvek slouží k nastavení a kontrole
rychlosti pohybu.
4 Vodicí držadlo
Vodicí držadlo slouží k přidržování, vedení
a přepravování sekačky na trávu.
5 Spínací oblouk pro vlastní pojezd
Spínací oblouk pro vlastní pojezd zapíná a
vypíná vlastní pojezd a slouží k nastavení
rychlosti.
6 Rukojeť
Rukojeť slouží k přepravě sekačky na trávu.
7 Páka
Páka slouží k nastavování výšky sečení pro‐
střednictvím polohy zadních kol.
8 Klapka
Klapka zakrývá akumulátory.
9 Ochranné lišty
Ochranné lišty chrání skříň.
10 Páka
Páka slouží k nastavování výšky sečení pro‐
střednictvím polohy předních kol.
11 Transportní rukojeť
Transportní rukojeť slouží k přepravě sekačky
na trávu.
12 Boční vyhazovací klapka
Boční vyhazovací klapka uzavírá boční vyha‐
zovací otvor.
13 Nástavec
Nástavec směřuje posekanou trávu do strany
a na zem.
14 Páka
Páka slouží k nastavování a ke sklápění vodi‐
cího držadla.
15 Stěrač kola
Škrabky na kola se používají k čištění
zadních kol.
16 Řezný nůž
Řezný nůž mulčuje trávu.
17 Aretační páčka
Aretační páčka přidržuje akumulátor v při‐
hrádce na akumulátor.
18 Přihrádka na akumulátor
Do přihrádky na akumulátor se vkládá aku‐
mulátor.
3 Přehled
3.2
3.3
