HUOMAUTUS
■ Tämä teksti muistuttaa vaaroista, jotka voivat
johtaa esinevahinkoihin.
► Tekstissä mainittujen toimenpiteiden avulla
on mahdollista välttää esinevahingot.
2.3 Tekstissä käytetyt symbolit
Tämä merkki viittaa johonkin tämän käyt‐
töohjeen lukuun.
3

Yleiskuva

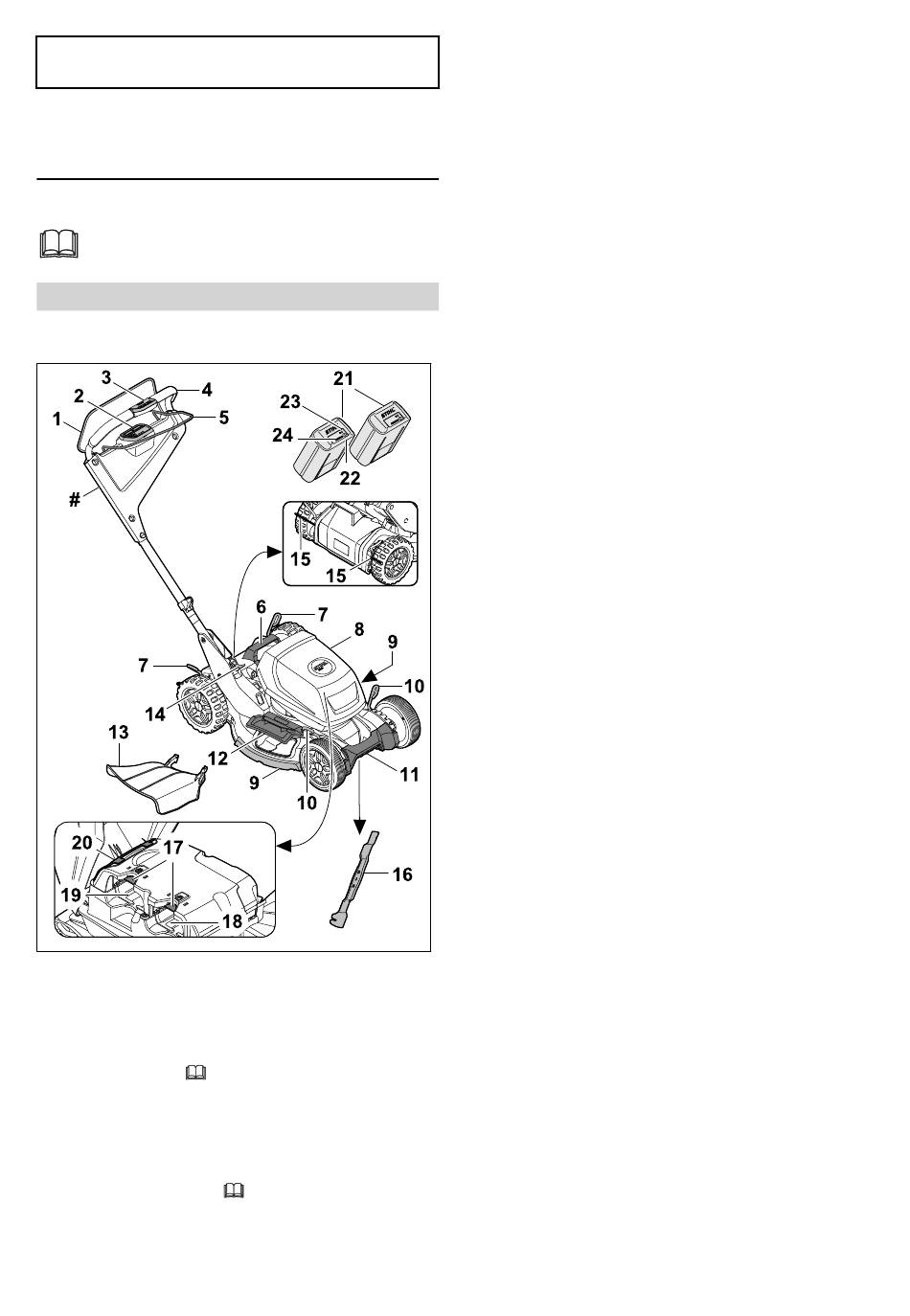

3.1 Ruohonleikkuri ja akut
1 Leikkuun kytkentäsanka
Leikkuun kytkentäsanka kytkee terän päälle
ja pois päältä yhdessä käyttöyksikön aktivoin‐
tipainikkeen kanssa.
2 Käyttöyksikkö,
Ohjausyksikköä (HMI) käytetään ruohonleik‐
kurin aktivointiin, leikkuutilojen valitsemiseen,
akun varaustason lukemiseen ja vikojen
ilmoittamiseen.
3 Vedon hallintalaite,
Hallintalaitetta käytetään ajonopeuden asetta‐
miseen ja lukemiseen.
154
3.2
3.3
4 Työntöaisa
Työntöaisaa käytetään ruohonleikkurista
kiinni pitämiseen, sen ohjaamiseen ja kuljetta‐
miseen.
5 Vedon kytkentäsanka
Vedon kytkentäsanka kytkee ajon päälle ja
pois päältä ja sitä käytetään nopeuden säätä‐
miseen.
6 Kahva
Kahvaa käytetään ruohonleikkurin kuljettami‐
seen.
7 Vipu
Vivulla säädetään takapyörien leikkuukor‐
keus.
8 Luukku
Luukku peittää akut.
9 Suojalistat
Suojalistat suojaavat koteloa.
10 Vipu
Vivulla säädetään etupyörien leikkuukorkeus.
11 Kuljetuskahva
Kuljetuskahvaa käytetään ruohonleikkurin kul‐
jettamiseen.
12 Sivupoistoluukku
Sivupoistoluukku sulkee sivupoistoaukon.
13 Jatkovarsi
Jatke ohjaa leikatun ruohon sivuttain maahan.
14 Vipu
Vivulla säädetään ja taitetaan työntöaisa.
15 Pyöräkaavin
Pyörän kaapimia käytetään takapyörien puh‐
distamiseen.
16 Terä
Terä silppuaa ruohon.
17 Lukkovipu
Lukkovipu kiinnittää akun akkukanavaan.
18 Akkukanava
Akkupaikkaan mahtuu akku.
19 Akkukanava
Akkupaikkaan mahtuu toinen akku.
20 Ilmansuodatin
Ilmansuodatin suodattaa moottorin imemän
ilman.
21 Akut
Akut syöttävät ruohonleikkurille energiaa.
22 Painike
Painikkeella aktivoidaan akun LEDit. Se akti‐
voi ja deaktivoi Bluetooth®-radioliitännän (jos
sellainen on).
