3 Vista geral
6 Pega
A pega destina-se ao transporte do cortador
de relva.
7 Alavanca
A alavanca destina-se a definir a altura de
corte das rodas traseiras.
8 Tampa
A tampa cobre as baterias.
9 Frisos protetores
Os frisos protetores protegem o cárter.
10 Alavanca
A alavanca destina-se a definir a altura de
corte das rodas dianteiras.
11 Pega de transporte
A pega de transporte destina-se ao trans‐
porte do cortador de relva.
12 Tampa de expulsão lateral
A tampa de expulsão lateral fecha a abertura
de expulsão lateral.
13 Extensão
A extensão guia a relva cortada lateralmente
para o solo.
14 Alavanca
A alavanca destina-se a ajustar e a rebater o
guiador.
15 Segmento de recolha da roda
Os segmentos de recolha da roda servem
para limpar as rodas traseiras.
16 Lâminas
A lâmina realiza o mulching da relva.
17 Alavanca de bloqueio
A alavanca de bloqueio fixa a bateria no com‐
partimento da bateria.
18 Compartimento da bateria
O compartimento da bateria aloja uma bate‐
ria.
19 Compartimento da bateria
O compartimento da bateria aloja a segunda
bateria.
20 Filtro de ar
O filtro de ar filtra o ar aspirado pelo motor.
21 Baterias
As baterias alimentam o cortador de relva
com energia.
22 Botão de pressão
O botão de pressão ativa os LED da bateria.
Ativa e desativa a interface de rádio Blue‐
tooth® (caso exista).
0478-131-9676-A
23 LED "BLUETOOTH
com )
O LED indica a ativação e desativação da
interface de rádio Bluetooth®.
24 LED
Os LED indicam o estado de carga da bateria
e avarias.
# Placa de identificação com número de
máquina

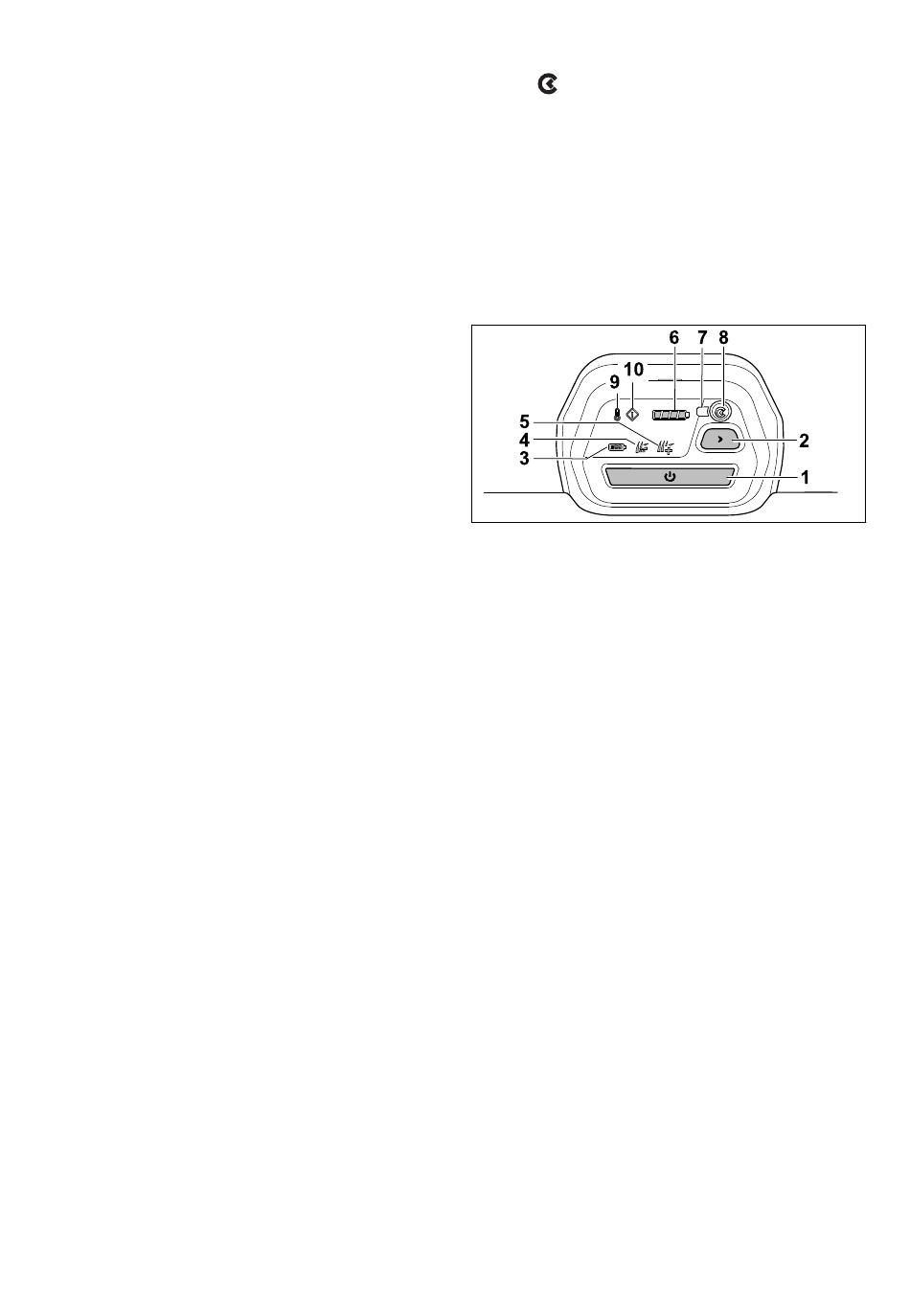

3.2

Unidade de comando

1 Botão de ativação
O botão ativa o cortador de relva e liga a
lâmina em conjunto com o arco de comando
do mecanismo de corte.
2 Botão do modo de corte
O botão serve para alternar entre os modos
de corte.
3 Indicação do modo ECO
O LED indica o modo ECO.
4 Indicação do modo Standard
O LED indica o modo Standard.
5 Indicação do modo AUTO-BOOST
O LED indica o modo AUTO-BOOST.
6 Indicação do estado de carga da bateria
Quando o botão de ativação é acionado, o
LED indica o estado de carga da bateria com
um conteúdo energético mais baixo.
7 LED "BLUETOOTH
O LED indica a ativação e desativação da
interface de rádio Bluetooth® do cortador de
relva.
8 Botão de pressão "BLUETOOTH
O botão de pressão ativa e desativa a inter‐
face de rádio Bluetooth®.
9 Indicação de sobreaquecimento
A indicação indica o sobreaquecimento do
cortador de relva.
10 Indicação de avaria
A indicação indica avarias no cortador de
relva.
português
®
" (apenas para baterias
®
"
®
"
