9 Ajustar o cortador de relva ao utilizador

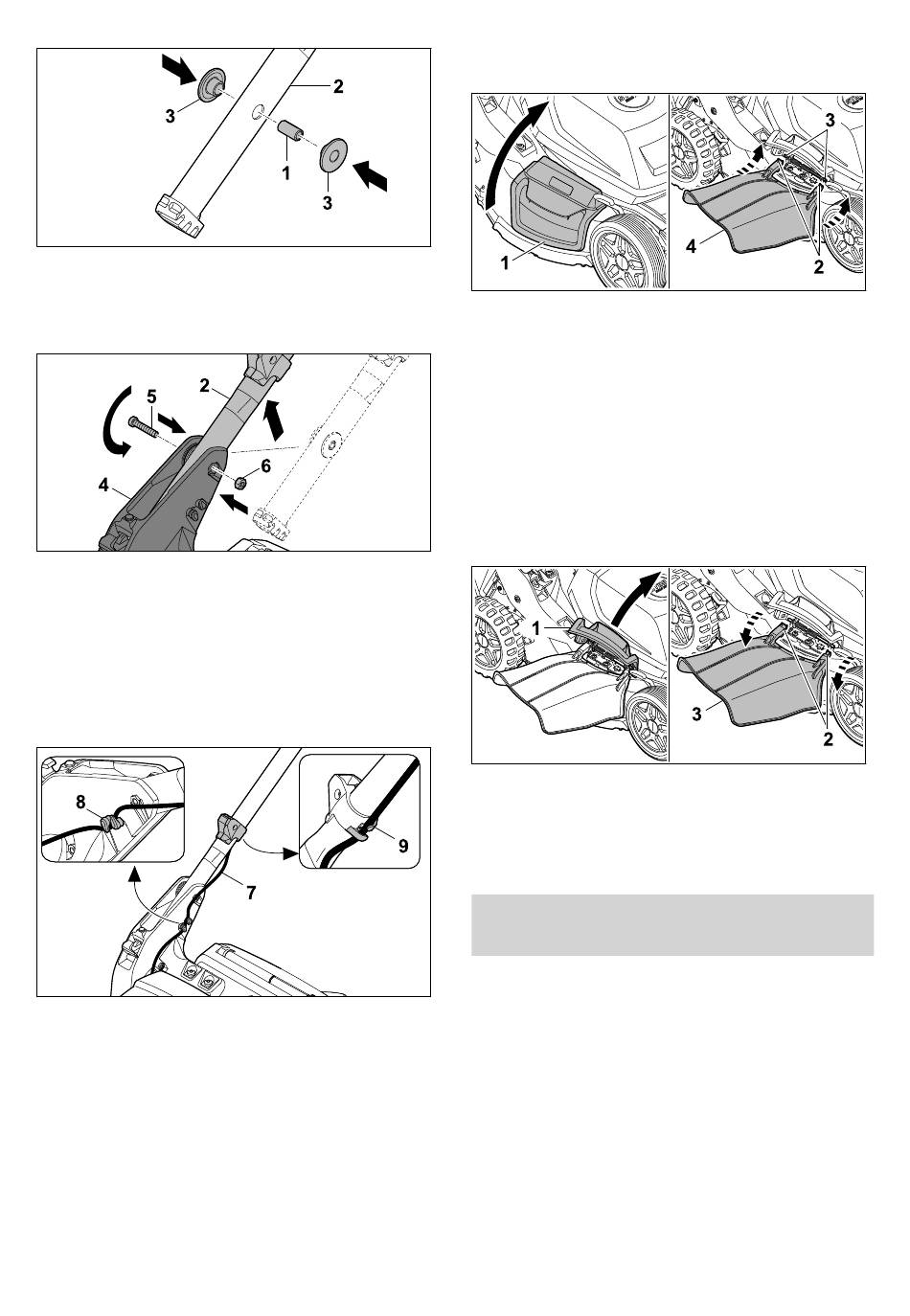

► Pressione o casquilho (1) nos furos da parte
superior do guiador (2).
► Encaixe as buchas de plástico (3) no casqui‐
lho (1).
► Insira a parte superior do guiador (2), por
baixo, na consola do guiador (4).
► Insira o parafuso (5) através dos furos da con‐
sola do guiador (4) e o casquilho na parte
superior do guiador (2).
► Colocar a porca (6) à mesma altura e segurar
com uma chave de parafusos.
► Aperte bem o parafuso (5).
► Pressione o cabo (7) nos suportes (8).
► Engate o cabo (7) no grampo do cabo (9).
O guiador não pode ser novamente desmon‐
tado.
8.2 Engatar e desengatar a exten‐
são
8.2.1 Engatar a extensão
► Desligue o cortador de relva e remova as
baterias.
0478-131-9676-A
► Coloque o cortador de relva numa superfície
plana.
► Abra e segure na tampa de expulsão late‐
ral (1).
► Engate ambos os ganchos (2), por baixo, no
eixo (3).
► Coloque a tampa de expulsão lateral (1) sobre
a extensão (4).
8.2.2 Desengatar a extensão
► Desligue o cortador de relva e remova as
baterias.
► Coloque o cortador de relva numa superfície
plana.
► Abra e segure na tampa de expulsão late‐
ral (1).
► Desengate ambos os ganchos (2).
► Rebata a extensão (3) para cima e retire-a.
► Feche a tampa de expulsão lateral (1).
9 Ajustar o cortador de relva
ao utilizador
9.1 Abrir o guiador
► Desligue o cortador de relva e remova as
baterias.
► Coloque o cortador de relva numa superfície
plana.
português
311
