USV: MKD 6-10 kVA RT
Installation und Anschluss
Externer Akkubankanschluss, MKD 6 kVA RT (XL)
Generell ist die Akkubankverbindung bei der 6 kVA Anlage auf der Frontseite
der Geräte durchzuführen:
Schritt1: Nehmen Sie die Frontblenden beider Geräte (USV und Akkubank) ab;
Schritt2: Verbinden Sie das Akkubankkabel mit der dafür vorgesehenen Steck-
verbindung an der USV oder einer weiteren Akkubank, gemäß der nachfolgen-
den Abbildung;

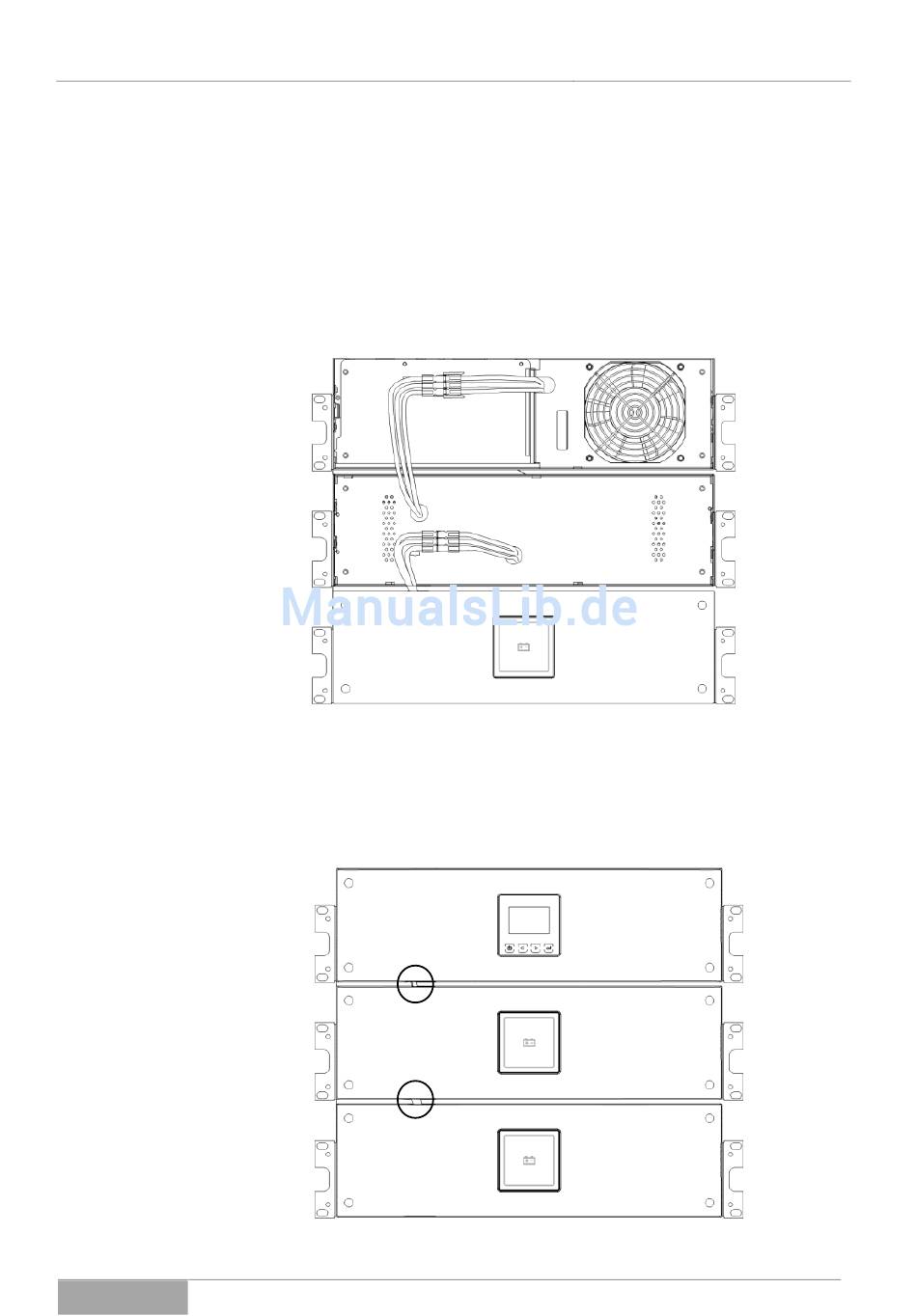

Abb. 5-26 Kopplung zweier externer Akkubanken mit einer MKD 6kVA RT XL
USV (oben) Die untere Frontblende der Akkubank ist bereits wieder aufgesetzt.
Schritt3: Setzen Sie die Frontblenden aller Geräte (USV und Akkubank (-en))
wieder auf, gemäß der nachfolgenden Abbildung; Im Bereich der Kabelführun-
gen müssen die Frontblenden dabei ausgebrochen werden (s. Kreismarkierun-
gen).
Abb. 5-27 Abgeschlossene Kopplung mit einer MKD 6 kVA RT XL USV (oben).
Serie MKD
55
