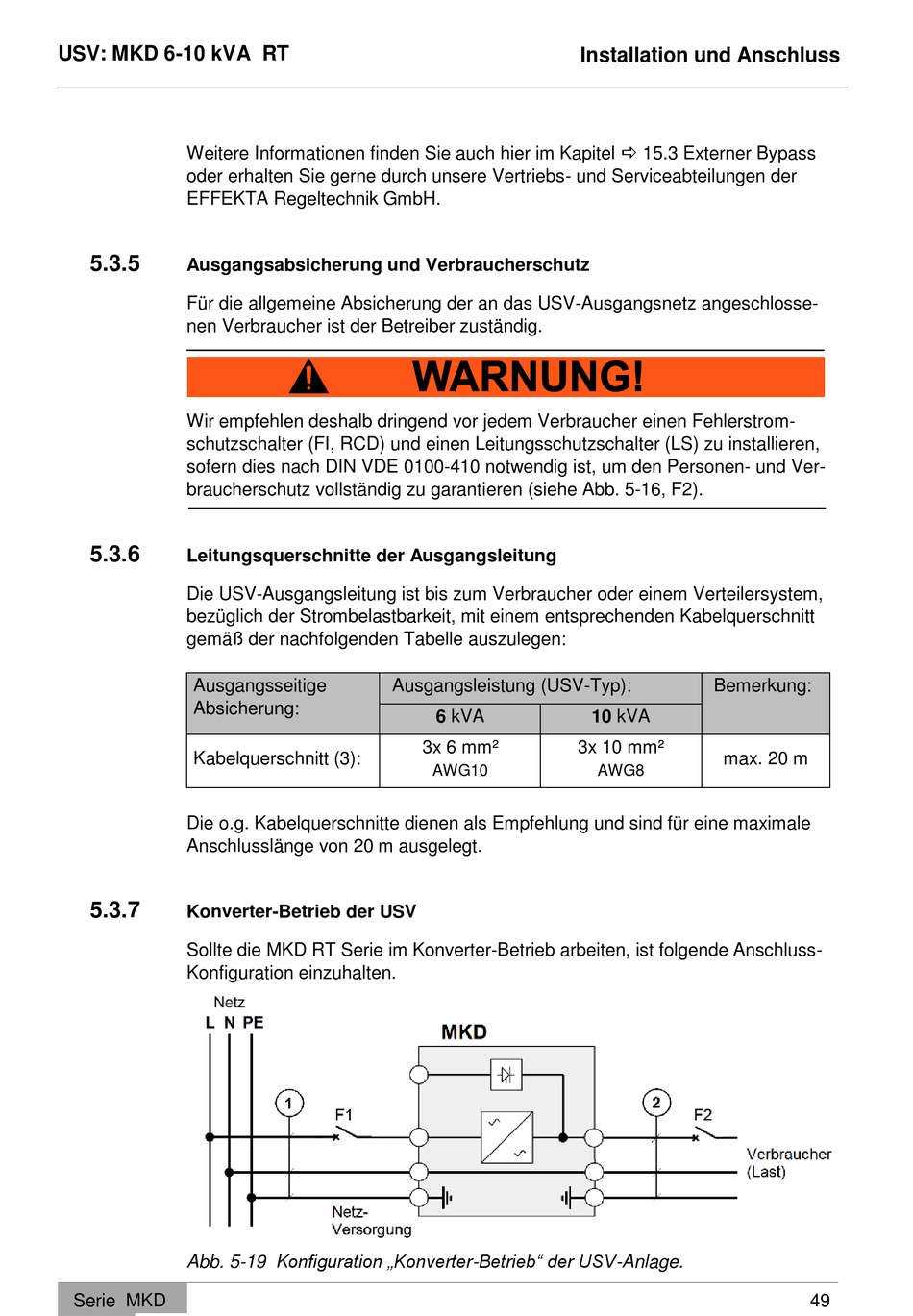

USV: MKD 6-10 kVA RT
Weitere Informationen finden Sie auch hier im Kapitel  15.3 Externer Bypass
oder erhalten Sie gerne durch unsere Vertriebs- und Serviceabteilungen der
EFFEKTA Regeltechnik GmbH.
5.3.5

Ausgangsabsicherung und Verbraucherschutz

Für die allgemeine Absicherung der an das USV-Ausgangsnetz angeschlosse-
nen Verbraucher ist der Betreiber zuständig.
Wir empfehlen deshalb dringend vor jedem Verbraucher einen Fehlerstrom-
schutzschalter (FI, RCD) und einen Leitungsschutzschalter (LS) zu installieren,
sofern dies nach DIN VDE 0100-410 notwendig ist, um den Personen- und Ver-
braucherschutz vollständig zu garantieren (siehe Abb. 5-16, F2).
5.3.6

Leitungsquerschnitte der Ausgangsleitung

Die USV-Ausgangsleitung ist bis zum Verbraucher oder einem Verteilersystem,
bezüglich der Strombelastbarkeit, mit einem entsprechenden Kabelquerschnitt
gemäß der nachfolgenden Tabelle auszulegen:
Ausgangsseitige
Absicherung:
Kabelquerschnitt (3):
Die o.g. Kabelquerschnitte dienen als Empfehlung und sind für eine maximale
Anschlusslänge von 20 m ausgelegt.
5.3.7

Konverter-Betrieb der USV

Sollte die MKD RT Serie im Konverter-Betrieb arbeiten, ist folgende Anschluss-
Konfiguration einzuhalten.
Abb. 5-19 Konfiguration „Konverter-Betrieb" der USV-Anlage.
Serie MKD
Ausgangsleistung (USV-Typ):
6 kVA
3x 6 mm²
AWG10
Installation und Anschluss
Bemerkung:
10 kVA
3x 10 mm²
max. 20 m
AWG8
49
