USV: MKD 6-10 kVA RT

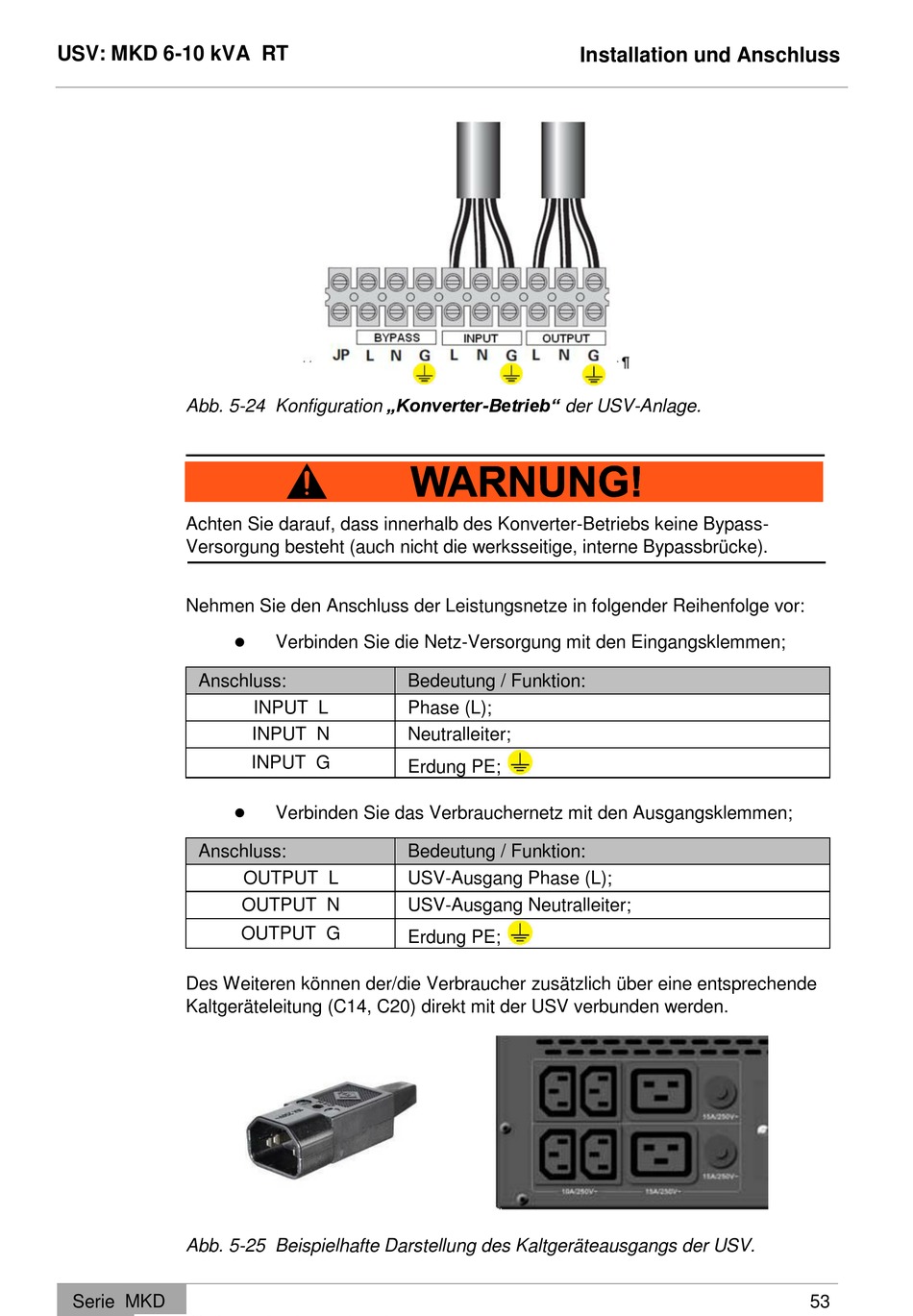

Abb. 5-24 Konfiguration „Konverter-Betrieb" der USV-Anlage.
Achten Sie darauf, dass innerhalb des Konverter-Betriebs keine Bypass-
Versorgung besteht (auch nicht die werksseitige, interne Bypassbrücke).
Nehmen Sie den Anschluss der Leistungsnetze in folgender Reihenfolge vor:
Anschluss:
Anschluss:
Des Weiteren können der/die Verbraucher zusätzlich über eine entsprechende
Kaltgeräteleitung (C14, C20) direkt mit der USV verbunden werden.
Abb. 5-25 Beispielhafte Darstellung des Kaltgeräteausgangs der USV.
Serie MKD
Verbinden Sie die Netz-Versorgung mit den Eingangsklemmen;
INPUT L
INPUT N
INPUT G
Verbinden Sie das Verbrauchernetz mit den Ausgangsklemmen;
OUTPUT L
OUTPUT N
OUTPUT G
Installation und Anschluss
Bedeutung / Funktion:
Phase (L);
Neutralleiter;
Erdung PE;
Bedeutung / Funktion:
USV-Ausgang Phase (L);
USV-Ausgang Neutralleiter;
Erdung PE;
53
