USV: MKD 6-10 kVA RT
Installation und Anschluss
Externer Akkubankanschluss, MKD 10 kVA RT (XL)
Im Unterschied zur 6 kVA Anlage ist die Akkubankverbindung bei der 10 kVA
USV auf der Rückseite der Geräte durchzuführen:
Schritt1: Entnehmen die Abdeckung des Akkubankanschlusses (7) an der USV
(Abb. 3-13 und Abb. 3-14).
Schritt2: Verbinden Sie das Akkubankkabel mit der dafür vorgesehenen Steck-
verbindung an der USV oder einer weiteren Akkubank, gemäß der nachfolgen-
den Abbildung;

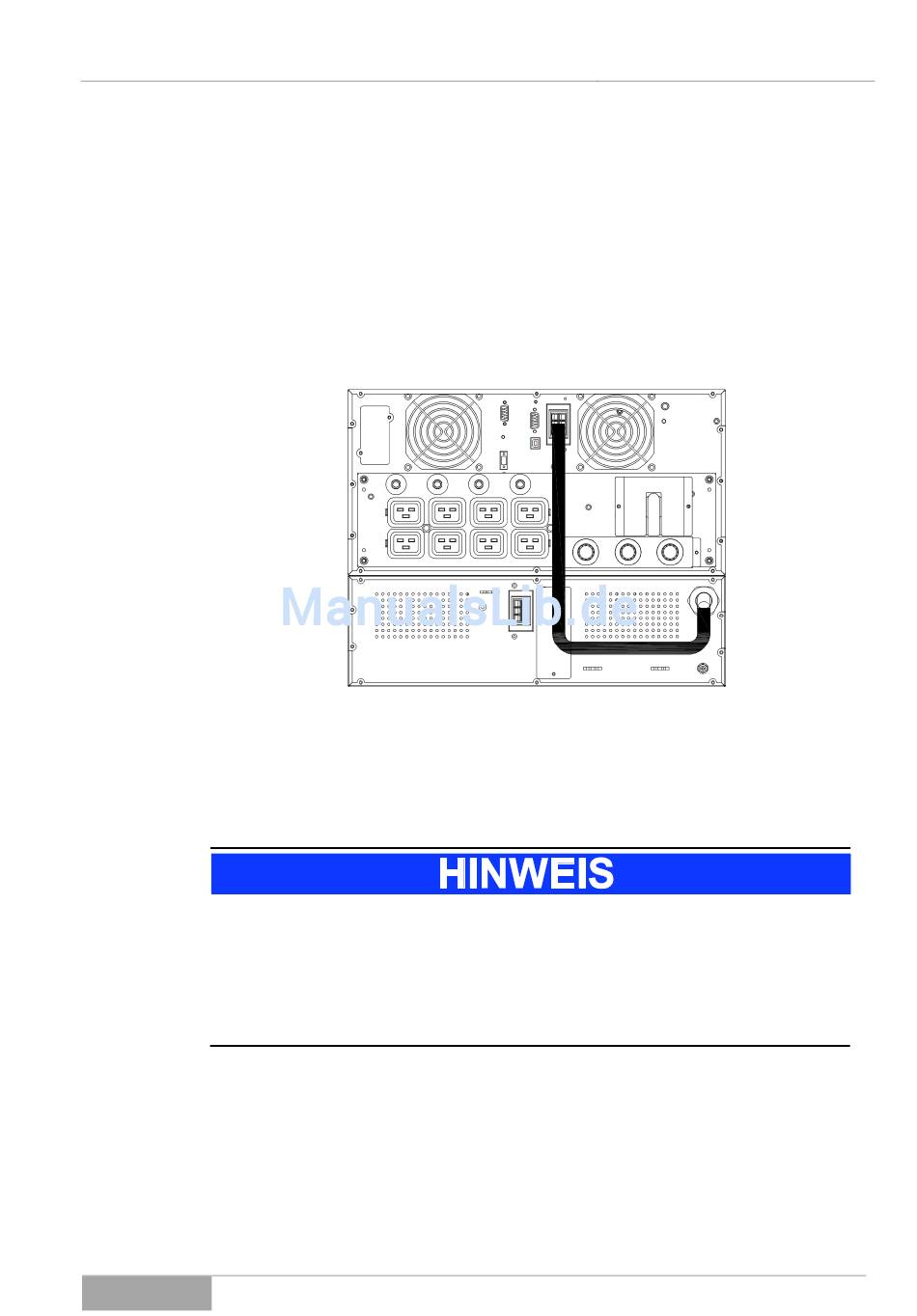

Abb. 5-28 Abgeschlossene Kopplung mit einer MKD 10 kVA RT XL USV
(oben).
Somit sind die Verbindungsarbeiten zum Anschluss einer oder mehrere externer
Akkubanken abgeschlossen.
Sofern Sie die USV mit der Akkubank nach den o.g. Anweisungen gekoppelt
haben sollte keine Reaktion der USV erfolgen. Es erfolgt weder eine Anzeige im
Bedienfeld noch ist die USV aktiv.
Verwenden Sie als externe Akkubank nur Geräte, welche auch im Zubehör an-
gegeben sind. Fremdfabrikate sind nicht zulässig.
5.4.3

Anschluss der Notabschaltung, Abwurf der Verbraucher

Die Funktion der Notabschaltung EPO oder REPO (REMOTE EMERGENCY
POWER OFF) dient bekannter Maßen dem sofortigen Abwurf der angeschlos-
senen Verbraucher aus der Ferne. Hierzu muss ein externer NOT-AUS Taster
an den Signaleingang REPO angeschlossen werden (potentialfreier Kontakt).
Serie MKD
56
