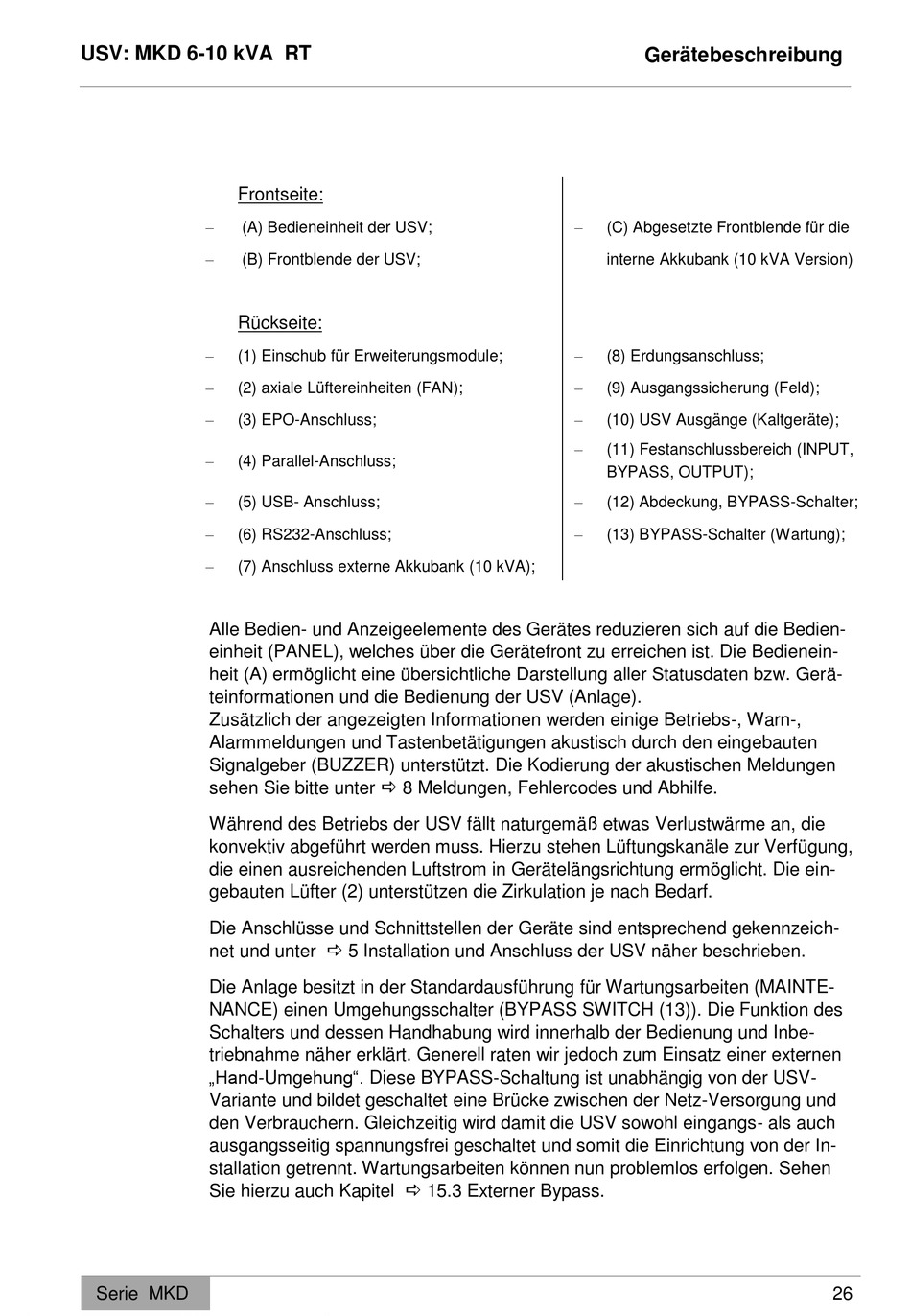

USV: MKD 6-10 kVA RT
Frontseite:
(A) Bedieneinheit der USV;
(B) Frontblende der USV;
Rückseite:
(1) Einschub für Erweiterungsmodule;
(2) axiale Lüftereinheiten (FAN);
(3) EPO-Anschluss;
(4) Parallel-Anschluss;
(5) USB- Anschluss;
(6) RS232-Anschluss;
(7) Anschluss externe Akkubank (10 kVA);
Alle Bedien- und Anzeigeelemente des Gerätes reduzieren sich auf die Bedien-
einheit (PANEL), welches über die Gerätefront zu erreichen ist. Die Bedienein-
heit (A) ermöglicht eine übersichtliche Darstellung aller Statusdaten bzw. Gerä-
teinformationen und die Bedienung der USV (Anlage).
Zusätzlich der angezeigten Informationen werden einige Betriebs-, Warn-,
Alarmmeldungen und Tastenbetätigungen akustisch durch den eingebauten
Signalgeber (BUZZER) unterstützt. Die Kodierung der akustischen Meldungen
sehen Sie bitte unter 8 Meldungen, Fehlercodes und Abhilfe.
Während des Betriebs der USV fällt naturgemäß etwas Verlustwärme an, die
konvektiv abgeführt werden muss. Hierzu stehen Lüftungskanäle zur Verfügung,
die einen ausreichenden Luftstrom in Gerätelängsrichtung ermöglicht. Die ein-
gebauten Lüfter (2) unterstützen die Zirkulation je nach Bedarf.
Die Anschlüsse und Schnittstellen der Geräte sind entsprechend gekennzeich-
net und unter 5 Installation und Anschluss der USV näher beschrieben.
Die Anlage besitzt in der Standardausführung für Wartungsarbeiten (MAINTE-
NANCE) einen Umgehungsschalter (BYPASS SWITCH (13)). Die Funktion des
Schalters und dessen Handhabung wird innerhalb der Bedienung und Inbe-
triebnahme näher erklärt. Generell raten wir jedoch zum Einsatz einer externen
„Hand-Umgehung". Diese BYPASS-Schaltung ist unabhängig von der USV-
Variante und bildet geschaltet eine Brücke zwischen der Netz-Versorgung und
den Verbrauchern. Gleichzeitig wird damit die USV sowohl eingangs- als auch
ausgangsseitig spannungsfrei geschaltet und somit die Einrichtung von der In-
stallation getrennt. Wartungsarbeiten können nun problemlos erfolgen. Sehen
Sie hierzu auch Kapitel 15.3 Externer Bypass.
Serie MKD
Gerätebeschreibung
(C) Abgesetzte Frontblende für die
interne Akkubank (10 kVA Version)
(8) Erdungsanschluss;
(9) Ausgangssicherung (Feld);
(10) USV Ausgänge (Kaltgeräte);
(11) Festanschlussbereich (INPUT,
BYPASS, OUTPUT);
(12) Abdeckung, BYPASS-Schalter;
(13) BYPASS-Schalter (Wartung);
