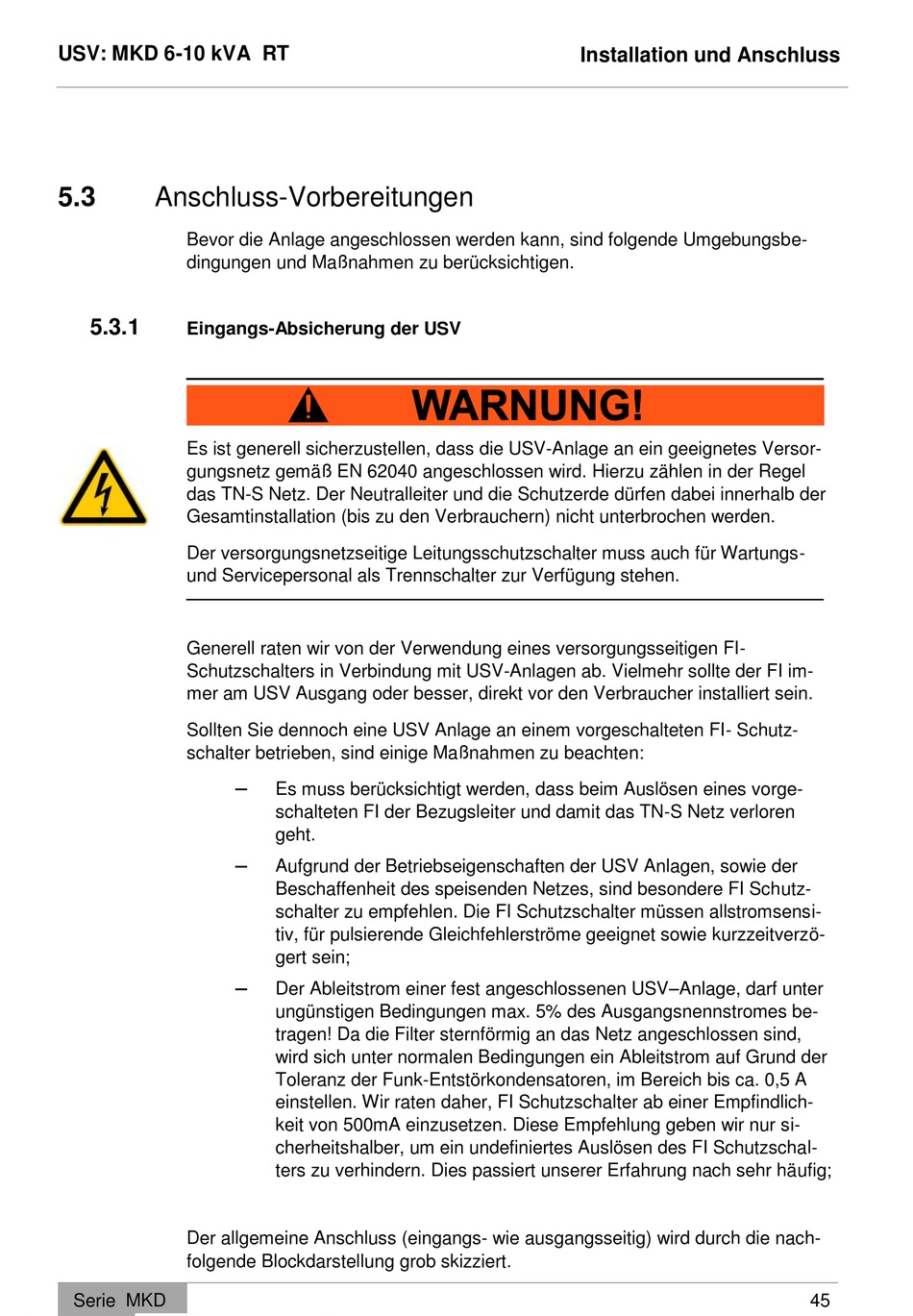

USV: MKD 6-10 kVA RT
5.3
Anschluss-Vorbereitungen
Bevor die Anlage angeschlossen werden kann, sind folgende Umgebungsbe-
dingungen und Maßnahmen zu berücksichtigen.
5.3.1
Eingangs-Absicherung der USV
Es ist generell sicherzustellen, dass die USV-Anlage an ein geeignetes Versor-
gungsnetz gemäß EN 62040 angeschlossen wird. Hierzu zählen in der Regel
das TN-S Netz. Der Neutralleiter und die Schutzerde dürfen dabei innerhalb der
Gesamtinstallation (bis zu den Verbrauchern) nicht unterbrochen werden.
Der versorgungsnetzseitige Leitungsschutzschalter muss auch für Wartungs-
und Servicepersonal als Trennschalter zur Verfügung stehen.
Generell raten wir von der Verwendung eines versorgungsseitigen FI-
Schutzschalters in Verbindung mit USV-Anlagen ab. Vielmehr sollte der FI im-
mer am USV Ausgang oder besser, direkt vor den Verbraucher installiert sein.
Sollten Sie dennoch eine USV Anlage an einem vorgeschalteten FI- Schutz-
schalter betrieben, sind einige Maßnahmen zu beachten:
Der allgemeine Anschluss (eingangs- wie ausgangsseitig) wird durch die nach-
folgende Blockdarstellung grob skizziert.
Serie MKD
Es muss berücksichtigt werden, dass beim Auslösen eines vorge-
schalteten FI der Bezugsleiter und damit das TN-S Netz verloren
geht.
Aufgrund der Betriebseigenschaften der USV Anlagen, sowie der
Beschaffenheit des speisenden Netzes, sind besondere FI Schutz-
schalter zu empfehlen. Die FI Schutzschalter müssen allstromsensi-
tiv, für pulsierende Gleichfehlerströme geeignet sowie kurzzeitverzö-
gert sein;
Der Ableitstrom einer fest angeschlossenen USV–Anlage, darf unter
ungünstigen Bedingungen max. 5% des Ausgangsnennstromes be-
tragen! Da die Filter sternförmig an das Netz angeschlossen sind,
wird sich unter normalen Bedingungen ein Ableitstrom auf Grund der
Toleranz der Funk-Entstörkondensatoren, im Bereich bis ca. 0,5 A
einstellen. Wir raten daher, FI Schutzschalter ab einer Empfindlich-
keit von 500mA einzusetzen. Diese Empfehlung geben wir nur si-
cherheitshalber, um ein undefiniertes Auslösen des FI Schutzschal-
ters zu verhindern. Dies passiert unserer Erfahrung nach sehr häufig;
Installation und Anschluss
45
