USV: MKD 6-10 kVA RT
Installation und Anschluss

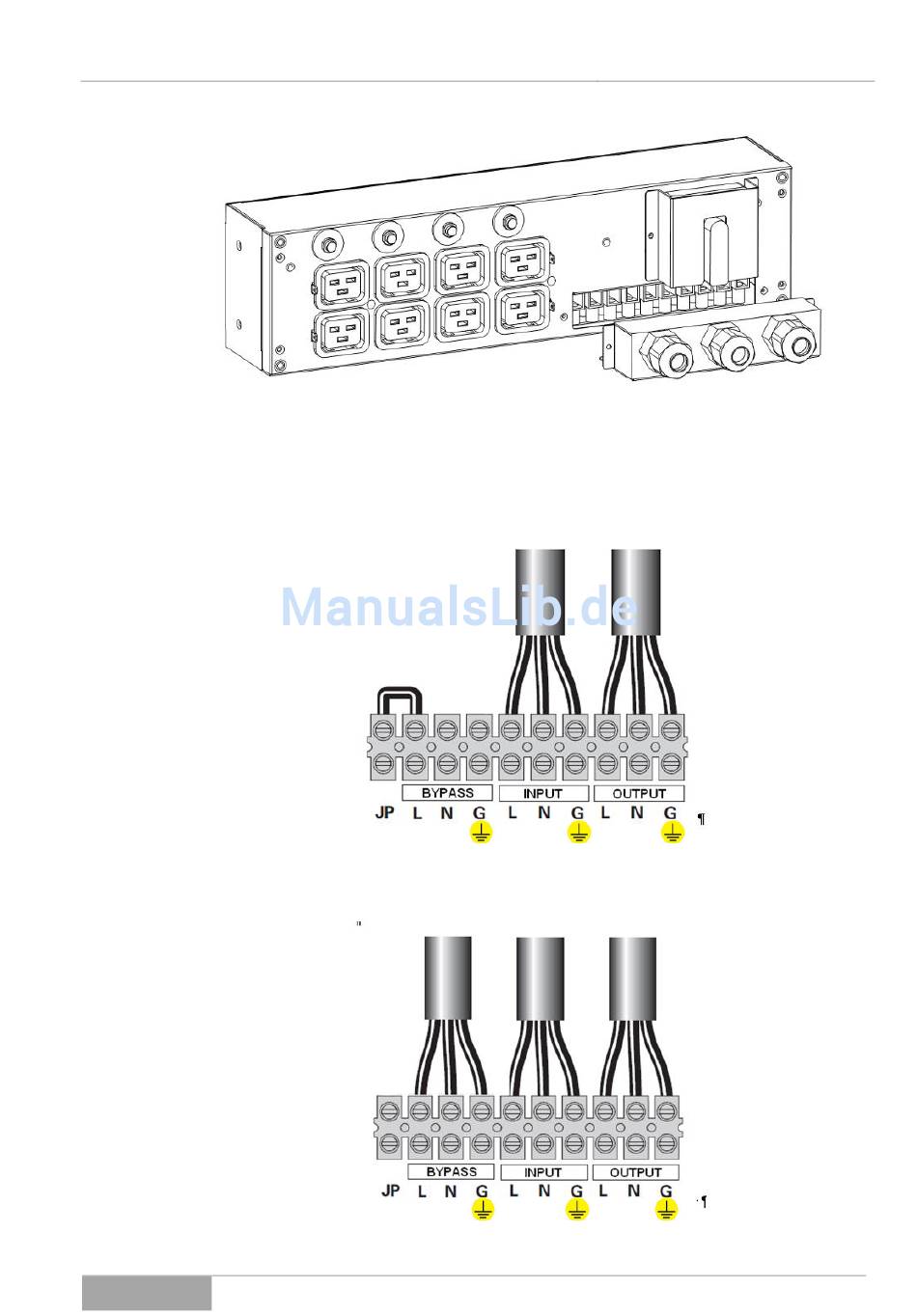

Abb. 5-21 Anschlussbox mit dem innenliegenden Haupanschluss,
MKD 10 kVA RT.
Unter der dargestellten Zugentlastungsblende erfolgt der Anschluss aller AC-
Leistungsnetze: der Netz-, Bypass- und Verbraucher-Versorgung, wie folgt:
Abb. 5-22 Standard-Anschluss der USV mit intern eingesetzter Brücke zur By-
pass-Versorgung (werksseitige Konfiguration).
Abb. 5-23 Konfiguration „erhöhte Sicherheit" der USV-Anlage.
Serie MKD
52
