USV: MKD 6-10 kVA RT
15.
Optionales Zubehör
Die hier aufgeführten Komponenten, Geräte und/oder Anlagen sind als Zube-
hör, passend zur MKD-Serie, durch die EFFEKTA Regeltechnik GmbH geprüft
und zugelassen.
15.1
Kommunikations-Adapter: Relais-Karte (AS400)
Die Relais-Karte gehört ebenfalls zu den intelligenten Erweiterungskarten und
dient zur direkten und potentialfreien Kopplung mit fremden Steuerungen
und/oder Maschinen. Hierdurch lässt sich der USV-Status in Echtzeit an über-
geordnete Steuerungen übertragen.

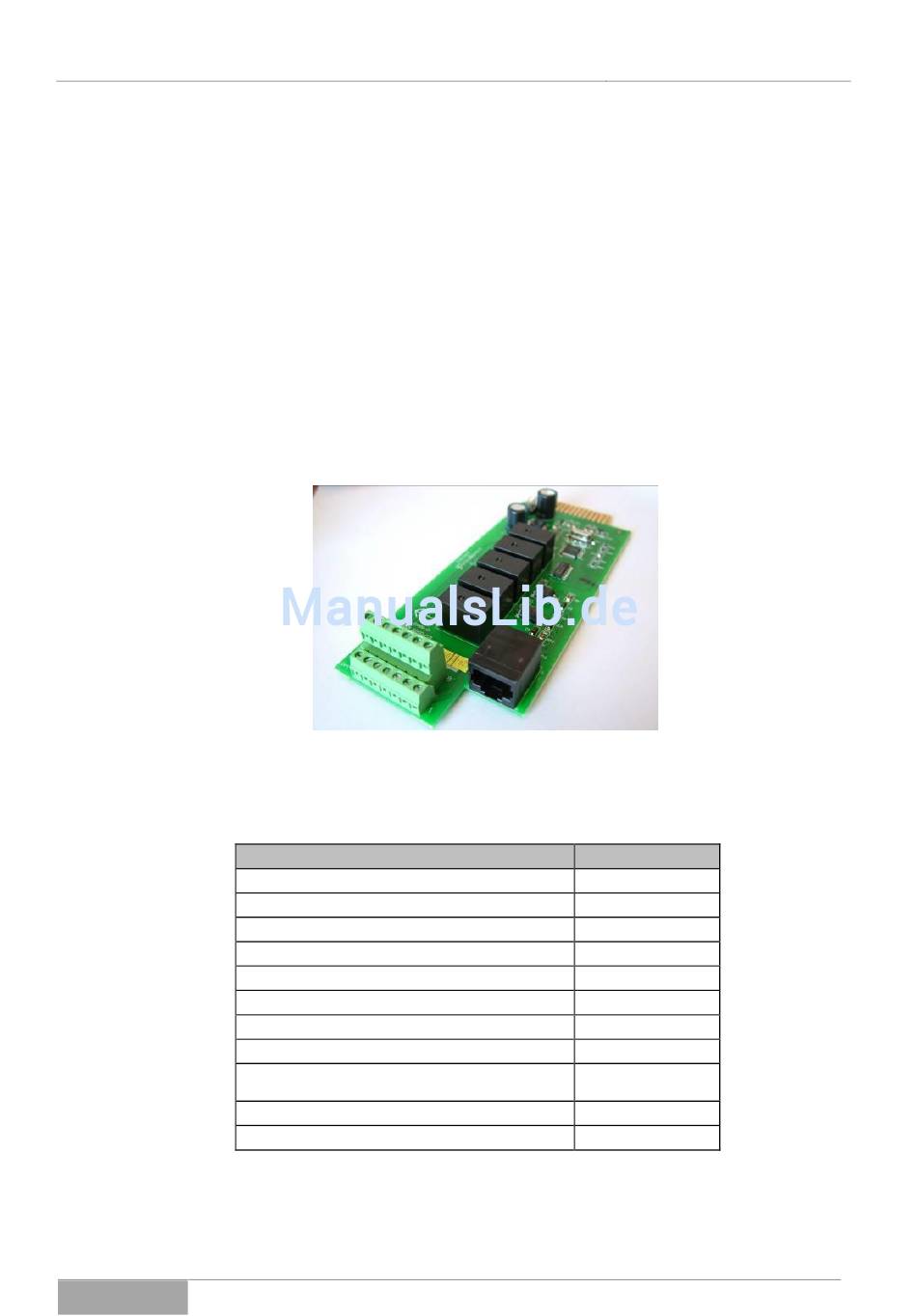

Abb. 15-1 Relais-Karte AS400 zur Echtzeit-Überwachung der USV.
Dabei werden folgende Signale zur Abfrage oder Steuerung bereitgestellt:
Alle Ein-/Ausgänge sind schutzisoliert bzw. potentialfrei. Die Relais-Karte lässt
sich problemlos in den Adapter-Einschub (INTELLIGENT SLOT) der USV ein-
schieben und muss dann über ein Signalkabel mit der übergeordneten Steue-
Serie MKD
Funktion:
Netz-Ausfall
Akkubank Spannung niedrig
BYPASS-Betrieb
USV- Fehler
SHUT DOWN Prozess
USV-Sammelalarm
Testbetrieb
Überlast
Fernauslösung:
Herunterfahren (SHUT DOWN)
EPO
Fernauslösung USV Ein/Aus
Anschlussart:
Ausgang
Ausgang
Ausgang
Ausgang
Ausgang
Ausgang
Ausgang
Ausgang
Eingang
Eingang
Eingang
Zubehör
89
