Hierzu ist vom Betreiber der USV-Anlage in der Netz-Versorgung eine Trenn-
vorrichtung zu installieren (siehe Abb. 5-18). Die Anforderungen an die Trenn-
vorrichtung sind jeweils die Stromfähigkeit im geschlossenen und die Isolations-
fähigkeit im geöffneten Zustand einzuhalten.
(1) Leitungsschutzschalter F1;
(2) Trennschalter (Schütz);
(3) Netzeingang der USV;
(4) USV;
(5) Magnetspule des
Trennschalters;

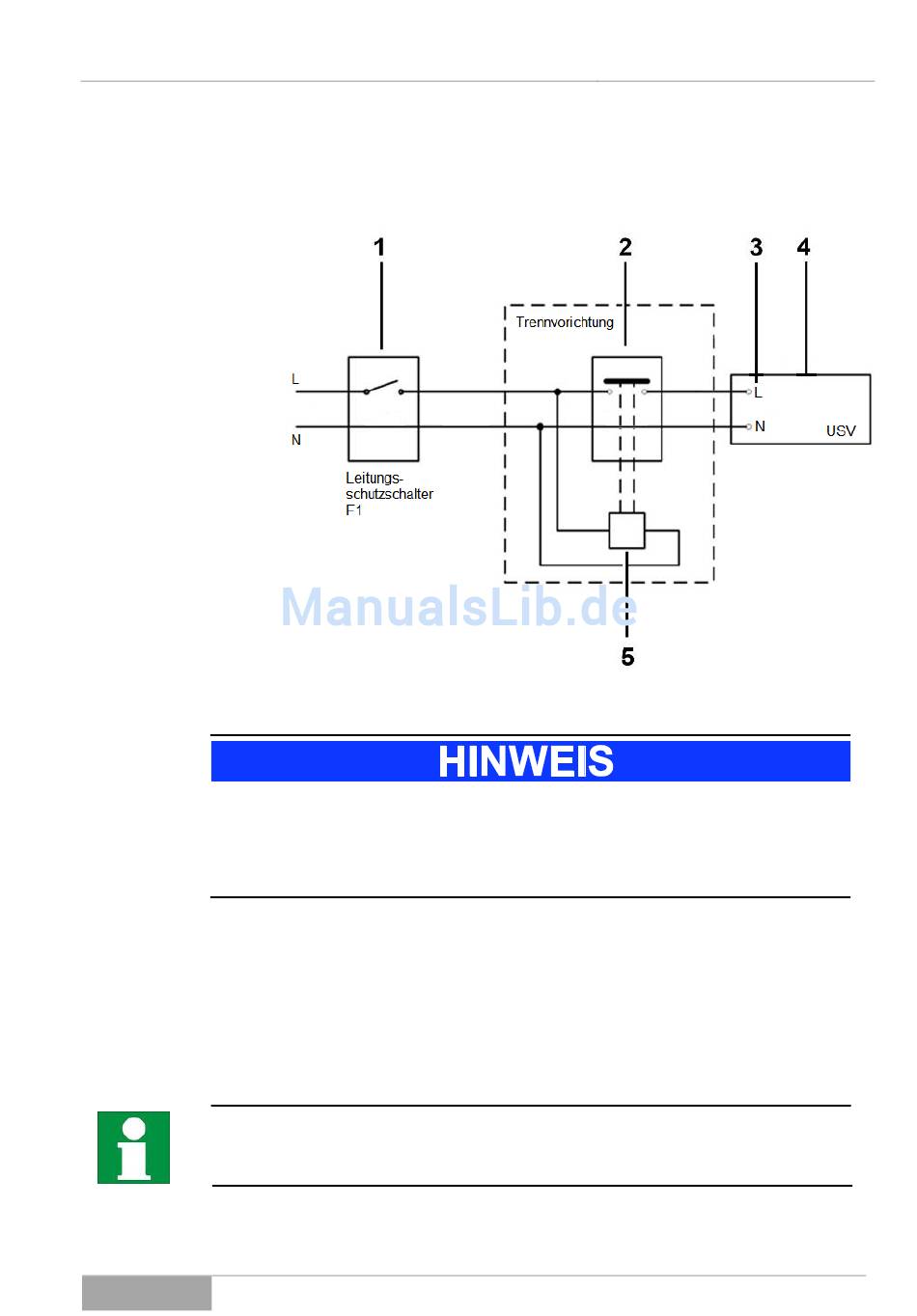

Abb. 5-18 Trennvorrichtung in der USV Netz-Versorgung (schematisch).
Sind mehrere USV-Einrichtungen parallel geschaltet, ist für jede USV eine se-
parate Trennvorrichtung vorzusehen.
Eine explizite Kennzeichnung nach IEC 62040-1 (4.7.3) an allen Leitungs-
schutzschaltern der Netz-Versorgung ist durchzuführen.
5.3.4
Externer Bypass
Eine externe „Hand-Umgehung" ist eine von der USV-Anlage unabhängige By-
pass-Schaltung, welche eine Brücke bildet zwischen der Netz-Versorgung und
den Verbrauchern. Gleichzeitig wird damit die USV sowohl eingangs- als auch
ausgangsseitig spannungsfrei geschaltet und somit die Anlage von der Installa-
tion getrennt.
Deshalb ist die Ausrüstung eines USV-Systems mit einem externen Bypass un-
bedingt anzustreben, da hierdurch die komplette Anlage, ohne Unterbrechung
der Verbraucherversorgung, notfalls auch ausgetauscht werden kann.
Anschlussdetails entnehmen Sie bitte dem entsprechenden Handbuch (Externer
Bypass).
