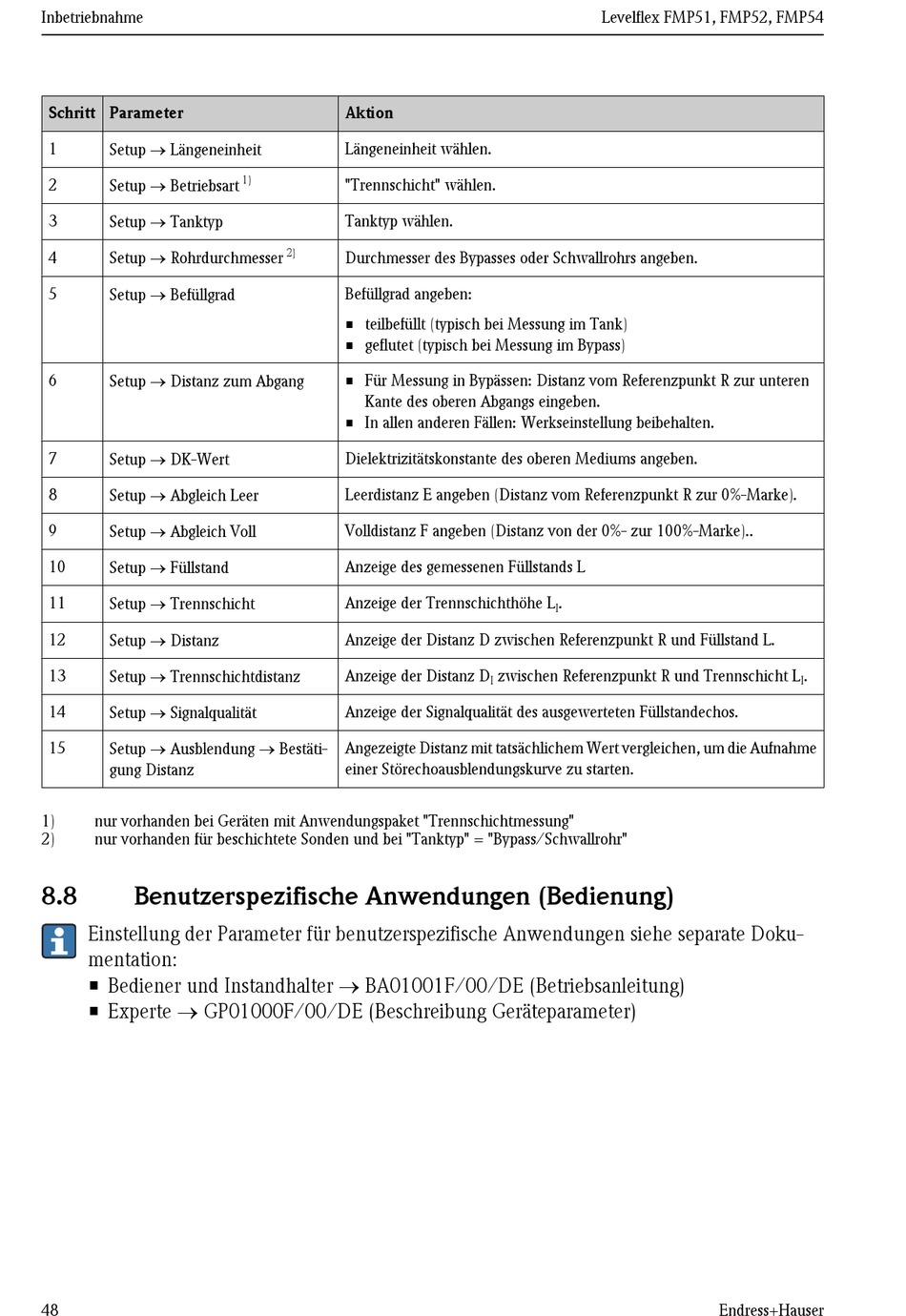

Endress+Hauser Levelflex FMP51 Kurzanleitung Seite 48

Inbetriebnahme
Schritt Parameter
Setup ® Längeneinheit
1
Setup ® Betriebsart
2
Setup ® Tanktyp
3
Setup ® Rohrdurchmesser
4
Setup ® Befüllgrad
5
Setup ® Distanz zum Abgang
6
7 Setup ® DK-Wert
8 Setup ® Abgleich Leer
9 Setup ® Abgleich Voll
10 Setup ® Füllstand
11 Setup ® Trennschicht
12 Setup ® Distanz
13 Setup ® Trennschichtdistanz
14 Setup ® Signalqualität
15 Setup ® Ausblendung ® Bestäti-
gung Distanz
1) nur vorhanden bei Geräten mit Anwendungspaket "Trennschichtmessung"
2) nur vorhanden für beschichtete Sonden und bei "Tanktyp" = "Bypass/Schwallrohr"
8.8 Benutzerspezifische Anwendungen (Bedienung)
Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku-
mentation:
• Bediener und Instandhalter ® BA01001F/00/DE (Betriebsanleitung)
• Experte ® GP01000F/00/DE (Beschreibung Geräteparameter)
48
Aktion
Längeneinheit wählen.
1)
"Trennschicht" wählen.
Tanktyp wählen.
2)
Durchmesser des Bypasses oder Schwallrohrs angeben.
Befüllgrad angeben:
• teilbefüllt (typisch bei Messung im Tank)
• geflutet (typisch bei Messung im Bypass)
• Für Messung in Bypässen: Distanz vom Referenzpunkt R zur unteren
Kante des oberen Abgangs eingeben.
• In allen anderen Fällen: Werkseinstellung beibehalten.
Dielektrizitätskonstante des oberen Mediums angeben.
Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke).
Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke)..
Anzeige des gemessenen Füllstands L
Anzeige der Trennschichthöhe L
Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L.
Anzeige der Distanz D
Anzeige der Signalqualität des ausgewerteten Füllstandechos.
Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme
einer Störechoausblendungskurve zu starten.
Levelflex FMP51, FMP52, FMP54
.
I
zwischen Referenzpunkt R und Trennschicht L
I
.
I
