Endress+Hauser Levelflex FMP55 FOUNDATION Fieldbus Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Levelflex FMP55 FOUNDATION Fieldbus
  6. Betriebsanleitung
Endress+Hauser Levelflex FMP55 FOUNDATION Fieldbus Betriebsanleitung

Endress+Hauser Levelflex FMP55 FOUNDATION Fieldbus Betriebsanleitung

Geführtes radar
Vorschau ausblenden Andere Handbücher für Levelflex FMP55 FOUNDATION Fieldbus:

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01054F/00/DE/06.18
71396574
2018-04-12
01.01.zz (Gerätesoftware)
Products
Betriebsanleitung
Levelflex FMP55
FOUNDATION Fieldbus

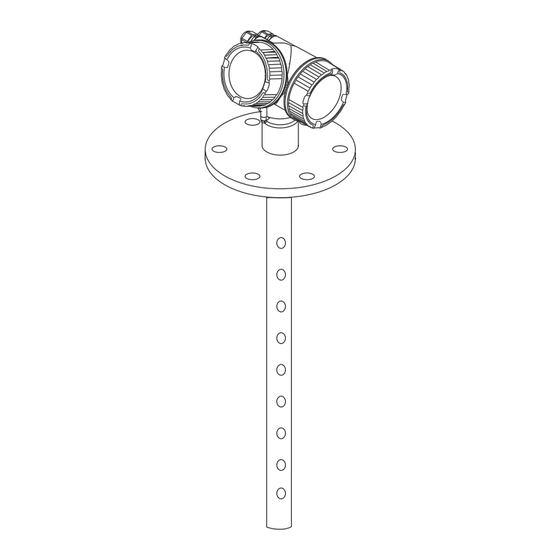

Geführtes Radar
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Levelflex FMP55 FOUNDATION Fieldbus

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP55 FOUNDATION Fieldbus

  • Seite 1 Products Solutions Services BA01054F/00/DE/06.18 71396574 2018-04-12 01.01.zz (Gerätesoftware) Betriebsanleitung Levelflex FMP55 FOUNDATION Fieldbus Geführtes Radar...
  • Seite 2 Levelflex FMP55 FOUNDATION Fieldbus Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Levelflex FMP55 FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis 6.1.5 Fixierung der Sonde ... . . Wichtige Hinweise zum Doku- 6.1.6 Besondere Montagesituationen ..29 ment ......6 Messgerät montieren .
  • Seite 4 Inhaltsverzeichnis Levelflex FMP55 FOUNDATION Fieldbus 9.4.2 Blockkonfiguration im Ausliefe- 12.8 Ereignisverhalten gemäß FOUNDATION rungszustand ....67 Fieldbus-Spezifikation FF912 konfigurieren . . 92 Zuordnung der Messwerte (CHANNEL) im AI 12.8.1 Ereignisgruppen .
  • Seite 5 Levelflex FMP55 FOUNDATION Fieldbus Inhaltsverzeichnis Bedienmenü ..... 119 17.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) . . 119 17.2 Übersicht Bedienmenü (Bedientool) ..126 17.3 Menü...

  • Seite 6: Wichtige Hinweise Zum Dokument

    Wichtige Hinweise zum Dokument Levelflex FMP55 FOUNDATION Fieldbus Wichtige Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Symbole Für Informationstypen

    Levelflex FMP55 FOUNDATION Fieldbus Wichtige Hinweise zum Dokument Symbol Bedeutung Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Symbole Am Gerät

    Wichtige Hinweise zum Dokument Levelflex FMP55 FOUNDATION Fieldbus 1.2.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Temperaturbeständigkeit der Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an. Endress+Hauser...

  • Seite 9: Ergänzende Dokumentation

    Verification und Heartbeat Monitoring zur Verfügung stehen. Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...

  • Seite 10: Begriffe Und Abkürzungen

    Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Manage- ment-Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...

  • Seite 11: Eingetragene Marken

    Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...

  • Seite 12: Grundlegende Sicherheitshin

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haup-...

  • Seite 13: Arbeitssicherheit

    CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien.
  • Seite 14 Grundlegende Sicherheitshinweise Levelflex FMP55 FOUNDATION Fieldbus Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. Endress+Hauser...

  • Seite 15: Sicherheitshinweise (Xa)

    Levelflex FMP55 FOUNDATION Fieldbus Grundlegende Sicherheitshinweise Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung. Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie, Ausgang" für ATEX II 1G Ex ia IIC T6 Ga...
  • Seite 16 Grundlegende Sicherheitshinweise Levelflex FMP55 FOUNDATION Fieldbus Merkmal Zulassung Verfügbar Merkmal 020: "Hilfsenergie, Ausgang" für NEPSI Ex nA II T6 Gc FMP55 XA00635F XA00635F XA00635F XA00641F XA00635F NEPSI Ex ic IIC T6 Gc FMP55 XA00635F XA00635F XA00635F XA00641F XA00635F NEPSI Ex ia IIC T6 Ga/Gb, Ex iaD 20/21 T85…90°C...

  • Seite 17: Ex-Kennzeichnung Bei Anschluss Der Abgesetzten Anzeige Fhx50

    Levelflex FMP55 FOUNDATION Fieldbus Grundlegende Sicherheitshinweise 2.6.1 Ex-Kennzeichnung bei Anschluss der abgesetzten Anzeige FHX50 Wenn das Gerät für die abgesetzte Anzeige FHX50 vorbereitet ist (Produktstruktur: Merk- mal 030 "Anzeige, Bedienung", Ausprägung L oder M), dann ändert sich die Ex-Kennzeich- nung einiger Zertifikate gemäß folgender Tabelle Merkmal 010 ("Zulas-...

  • Seite 18: Produktbeschreibung

    Produktbeschreibung Levelflex FMP55 FOUNDATION Fieldbus Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser...

  • Seite 19: Elektronikgehäuse

    Levelflex FMP55 FOUNDATION Fieldbus Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...

  • Seite 20: Warenannahme Und Produktidenti

    • Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.

  • Seite 21: Typenschild

    Levelflex FMP55 FOUNDATION Fieldbus Warenannahme und Produktidentifizierung 4.2.1 Typenschild 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725  3 Typenschild des Levelflex; Maßeinheit: mm (in) Gerätename...

  • Seite 22: Lagerung, Transport

    Lagerung, Transport Levelflex FMP55 FOUNDATION Fieldbus Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.
  • Seite 23 Levelflex FMP55 FOUNDATION Fieldbus Lagerung, Transport A0015471 Endress+Hauser...

  • Seite 24: Montage

    Montage Levelflex FMP55 FOUNDATION Fieldbus Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0011281  4 Montageposition von Levelflex FMP55 • Stabsonden/Seilsonden: im Bypass/Schwallrohr montieren →  29. • Koaxsonden: können mit beliebigem Wandabstand montiert werden. • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetter- schutzhaube verwendet werden.

  • Seite 25: Montage Bei Beengten Verhältnissen

    Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.2 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert. 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft)

  • Seite 26: Hinweise Zur Mechanischen Belastung Der Sonde

    Montage Levelflex FMP55 FOUNDATION Fieldbus 6.1.3 Hinweise zur mechanischen Belastung der Sonde Zugbelastbarkeit von Seilsonden Sensor Merkmal 060 Sonde Zugbelastbarkeit [kN] FMP55 NA, ND Seil 4mm (1/6") PFA>316 Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefestigkeit) [Nm] FMP55 CA, CB Stab 16mm (0,63") PFA>316L...

  • Seite 27: Montage Von Plattierten Flanschen

    Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.4 Montage von plattierten Flanschen • Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden. • Schrauben mit dem erforderlichen Anzugsmoment anziehen (siehe Tabelle). • Nachziehen nach 24 Stunden bzw. nach dem ersten Temperaturzyklus. • Schrauben je nach Prozessdruck und -temperatur gegebenenfalls in regelmäßigen Abständen kontrollieren und nachziehen.

  • Seite 28: Fixierung Der Sonde

    Montage Levelflex FMP55 FOUNDATION Fieldbus 6.1.5 Fixierung der Sonde Fixierung von Koaxsonden Für WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. Endress+Hauser...

  • Seite 29: Besondere Montagesituationen

    Levelflex FMP55 FOUNDATION Fieldbus Montage 6.1.6 Besondere Montagesituationen Bypässe und Schwallrohre In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-ster- nen empfohlen. A0014129 Montage in Schwallrohr Montage in Bypass Mindestabstand zwischen Sondenende und Bypass-Unterkante (s. Tabelle) Mindestabstand zwischen Sondenende und Bypass-Unterkante...
  • Seite 30 Füllstand legen und eine metallische Zentrierscheibe auf der Höhe der Unterkante des unteren Abgangs einsetzen. In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Bypass ebenfalls isoliert werden. Für Informationen zu Bypasslösungen von Endress+Hauser kontaktieren Sie bitte Ihre Endress+Hauser-Vertriebsstelle. Endress+Hauser...
  • Seite 31 Levelflex FMP55 FOUNDATION Fieldbus Montage Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser Koaxsonde einsetzen, um Reflexionen an der Stutz- enwand zu vermeiden. Nichtmetallische Behälter Bei Montage in nichtmetallischen Behältern ist eine Koax-Sonde zu verwenden. Endress+Hauser...
  • Seite 32 Montage Levelflex FMP55 FOUNDATION Fieldbus Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvek- tion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX"...

  • Seite 33: Messgerät Montieren

    Levelflex FMP55 FOUNDATION Fieldbus Montage Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.2.2 Gerät montieren Geräte mit Flansch montieren Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elekt- rischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen.
  • Seite 34 Montage Levelflex FMP55 FOUNDATION Fieldbus VORSICHT Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen oder zu einem unbeabsichtigten Lösen des Steckers führen. ‣ Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbin- gungskabel anbringen. ‣ Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biege- radius: 100 mm (4").

  • Seite 35: Messumformergehäuse Drehen

    Levelflex FMP55 FOUNDATION Fieldbus Montage 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  7 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten: Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse...

  • Seite 36: Anzeige Drehen

    Montage Levelflex FMP55 FOUNDATION Fieldbus 6.2.5 Anzeige drehen Deckel öffnen 3 mm A0021430 1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüs- sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau- schen.
  • Seite 37 Levelflex FMP55 FOUNDATION Fieldbus Montage Deckel Elektronikraum schliessen 3 mm 2,5 Nm A0021451 1. Deckel des Elektronikraums zuschrauben. 2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm festziehen.

  • Seite 38: Montagekontrolle

    Montage Levelflex FMP55 FOUNDATION Fieldbus Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?

  • Seite 39: Elektrischer Anschluss

    Levelflex FMP55 FOUNDATION Fieldbus Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519  8 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
  • Seite 40 Elektrischer Anschluss Levelflex FMP55 FOUNDATION Fieldbus Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500  9 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz...

  • Seite 41: Kabelspezifikation

    ≥60 °C (140 °F): Kabel für Temperaturen T +20 K verwen- den. FOUNDATION Fieldbus Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP).

  • Seite 42: Gerätestecker

    Elektrischer Anschluss Levelflex FMP55 FOUNDATION Fieldbus 7.1.3 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...

  • Seite 43: Versorgungsspannung

    Levelflex FMP55 FOUNDATION Fieldbus Elektrischer Anschluss 7.1.4 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang • Ex-frei 9 … 32 V G: 2-Draht; PROFIBUS PA, Schaltausgang • Ex nA • Ex nA[ia] • Ex ic •...

  • Seite 44: Messgerät Anschließen

    Elektrischer Anschluss Levelflex FMP55 FOUNDATION Fieldbus Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣ Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.

  • Seite 45: Anschliessen

    Levelflex FMP55 FOUNDATION Fieldbus Elektrischer Anschluss 7.2.2 Anschliessen A0036418  13 Maßeinheit: mm (in) 1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. 2. Kabelmantel entfernen. 3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.

  • Seite 46: Deckel Anschlussraum Schliessen

    Elektrischer Anschluss Levelflex FMP55 FOUNDATION Fieldbus ≤ 3 (0.12) A0013661  14 Maßeinheit: mm (in) Um Kabel wieder aus der Klemme zu entfernen: 1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken 2. und gleichzeitig das Kabelende aus der Klemme ziehen.
  • Seite 47 Levelflex FMP55 FOUNDATION Fieldbus Elektrischer Anschluss  Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige  auf dem Anzeigemodul?  Sind alle Gehäusedeckel montiert und fest angezogen?  Ist die Sicherungskralle fest angezogen?

  • Seite 48: Bedienmöglichkeiten

    Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten Übersicht 8.1.1 Vor-Ort-Bedienung Bedienung Drucktasten Touch Control Bestell- Option C "SD02" Option E "SD03" merkmal "Anzeige; Bedienung" A0036312 A0036313 Anzeigeele- 4-zeilige Anzeige 4-zeilige Anzeige mente Hintergrundbeleuchtung weiß, bei Gerätefeh- ler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20 …...

  • Seite 49: Bedienung Mit Abgesetztem Anzeige- Und Bedienmodul Fhx50

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten 8.1.2 Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0036314  15 Bedienmöglichkeiten über FHX50 Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden 8.1.3...
  • Seite 50 High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere Busabschlusswiderstand (Terminator) DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  17 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...

  • Seite 51: Aufbau Und Funktionsweise Des Bedienmenüs

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Menüs Menü Untermenü / Bedeutung Parameter Language Legt die Bediensprache der Vor-Ort-Anzeige fest Inbetriebnahme Ruft den interaktiven Wizard zur geführten Inbe- triebnahme auf. Weitere Einstellungen in den anderen Menüs sind nach Beendigung des Wizards in der Regel nicht erforderlich.

  • Seite 52: Anwenderrollen Und Ihre Zugriffsrechte

    Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus 8.2.2 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen Bediener und Instandhalter haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn ein gerätespezifischer Freigabecode definiert wurde. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →  52.
  • Seite 53 Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten Schreibschutz aufheben via Freigabecode Wenn auf der Vor-Ort-Anzeige vor einem Parameter das -Symbol erscheint, ist er durch einen gerätespezifischen Freigabecode schreibgeschützt und sein Wert momentan via Vor- Ort-Anzeige nicht änderbar →  52. Die Sperrung des Schreibzugriffs via Vor-Ort-Bedienung kann durch Eingabe des geräte- spezifischen Freigabecodes aufgehoben werden.
  • Seite 54 Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus XXXXXXXXXXXXX WP SIM 3 mm A0021474 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  A0036086 Endress+Hauser...
  • Seite 55 Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den...
  • Seite 56 Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus Tastenverriegelung ein- und ausschalten Über die Tastenverriegelung lässt sich der Zugriff auf das gesamte Bedienmenü via Vor- Ort-Bedienung sperren. Ein Navigieren durch das Bedienmenü oder ein Ändern der Werte von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden.

  • Seite 57: Anzeige- Und Bedienmodul

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten Anzeige- und Bedienmodul 8.3.1 Anzeigedarstellung User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  18 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...
  • Seite 58 Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0018367 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0018364 • links in der Kopfzeile im Menü "Setup"...
  • Seite 59 Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0032892 Distanz A0032893 Stromausgang A0032908 Gemessener Strom A0032894 Klemmenspannung A0032895 Elektronik- oder Sensortemperatur A0032896 Messkanäle Messkanal 1 A0032897 Messkanal 2 A0032898 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an.

  • Seite 60: Bedienelemente

    Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus 8.3.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach unten.

  • Seite 61: Zahlen Und Text Eingeben

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten 8.3.3 Zahlen und Text eingeben Zahleneditor Texteditor User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung:...
  • Seite 62 Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 • Für die Eingabe von Sonderzeichen Bestätigt Auswahl. A0013985 Wechselt in die Auswahl der Korrekturwerkzeuge. A0013987 Beendet Eingabe ohne die Änderungen zu übernehmen.

  • Seite 63: Kontextmenü Aufrufen

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmöglichkeiten 8.3.4 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.

  • Seite 64: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul

    Bedienmöglichkeiten Levelflex FMP55 FOUNDATION Fieldbus 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277...

  • Seite 65: Integration In Ein Foundation

    Levelflex FMP55 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk Integration in ein FOUNDATION Fieldbus- Netzwerk Gerätebeschreibungsdatei (DD) Um ein Gerät zu konfigurieren und in ein FF-Netzwerk zu integrieren, benötigen Sie: • Ein FF-Konfigurationsprogramm • Die Cff-Datei (Common File Format: *.cff) •...

  • Seite 66: Blockmodell

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 FOUNDATION Fieldbus – EH_Levelflex_xxxxxxxxxx – RESOURCE_xxxxxxxxxxx (RB2) SETUP_ xxxxxxxxxxx (TRDSUP) ADV_SETUP_ xxxxxxxxxxx (TRDASUP) DISPLAY_ xxxxxxxxxxx (TRDDISP) DIAGNOSTIC_ xxxxxxxxxxx (TRDDIAG) EXPERT_CONFIG_ xxxxxxxxxxx (TRDEXP) EXPERT_INFO_ xxxxxxxxxxx (TRDEXPIN) SERVICE_SENSOR_ xxxxxxxxxxx (TRDSRVSB) SERVICE_INFO_ xxxxxxxxxxx (TRDSRVIF) DATA_TRANSFER_ xxxxxxxxxxx...

  • Seite 67: Blockkonfiguration Im Auslieferungszustand

    Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUNDATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgerä- ten implementiert sind. 9.4.2...

  • Seite 68: Indextabellen Der Endress+Hauser Parameter

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 FOUNDATION Fieldbus Channel Messwert Trennschichtdistanz Berechneter DK-Wert Klemmenspannung Sensor debug 32785 Absolute EOP-Amplitude 32786 Absolute Echoamplitude 32787 Absolute Trennschichtamplitude 32856 Distanz 32885 Elektroniktemperatur 32938 Trennschicht linearisiert 32949 Füllstand linearisiert 33044 Relative Echoamplitude 33045...

  • Seite 69: Advanced Setup Transducer Block

    Levelflex FMP55 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreib- MODE_BL Beschrei- (Bytes) Class zugriff bung level_linearized Füllstand linearisiert FLOAT Dynamic →  160 present_probe_length Aktuelle Sondenlänge FLOAT Dynamic AUTO →  169 level Füllstand...

  • Seite 70: Display Transducer Block

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 FOUNDATION Fieldbus Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschrei- (Bytes) Class griff bung switch_off_value Ausschaltpunkt FLOAT Static AUTO →  175 switch_on_delay Einschaltverzögerung FLOAT Static AUTO →  175 switch_on_value...

  • Seite 71: Diagnostic Transducer Block

    Levelflex FMP55 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Schreibzu- MODE_BLK Beschrei- (Bytes) Class griff bung operating_mode_ro Betriebsart ENUM16 Static →  133 locking_status Status Verriegelung BIT_ENUM16 2 Dynamic →  146 9.6.4...
  • Seite 72 Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 FOUNDATION Fieldbus 9.6.5 Expert Configuration Transducer Block Die Parameter des Expert Configuration Transducer Block sind beschrieben im Dokument GP01015F: "Levelflex FMP5x - Beschreibung der Geräteparameter - FOUN- DATION Fieldbus" Name Label Index Data type Größe...
  • Seite 73 Levelflex FMP55 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Class Schreibzu- MODE_BLK (Bytes) griff level_external_input_2 Füllstand externer Eingang 2 ENUM16 Static AUTO function_input_1_level Funktion Eingang 1 Füllstand ENUM16 Static AUTO function_input_2_level Funktion Eingang 2 Füllstand...
  • Seite 74 Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 FOUNDATION Fieldbus Name Label Index Data type Größe Storage Class Schreib- MODE_BLK (Bytes) zugriff time_max_electr_temp Zeit max. Elektroniktemperatur STRING Dynamic measurement_frequency Messfrequenz FLOAT Dynamic min_electr_temp Min. Elektroniktemperatur FLOAT Dynamic AUTO time_min_electr_temp Zeit min. Elektroniktemperatur...

  • Seite 75: Data Transfer Transducer Block

    Levelflex FMP55 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk Name Label Index Data type Größe Storage Class Schreib- MODE_BLK (Bytes) zugriff calculated_dc_status Status UINT8 Dynamic status_up_iface_thickness Customized upper phase thickness UINT8 Dynamic status debug_status UINT8 Dynamic AUTO 9.6.7 Service Sensor Transducer Block Die Parameter des Service Sensor Transducer Blocks können nur durch autorisierte Ser-...

  • Seite 76: Methoden

    Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP55 FOUNDATION Fieldbus Name Label Index Data type Größe (Bytes) Storage Class Schreibzu- MODE_BLK griff line_mapping_point_number Line mapping point number UINT16 Static AUTO line_mapping_array_x Line mapping array X FLOAT Static AUTO line_mapping_array_y Line mapping array Y...
  • Seite 77 Levelflex FMP55 FOUNDATION Fieldbus Integration in ein FOUNDATION Fieldbus-Netzwerk Für die Geräte stehen folgende Methoden zur Verfügung: • Restart Diese Methode befindet sich im Resource-Block und bewirkt eine Einstellung des Para- meters Gerät Rücksetzen. Dadurch werden die Geräteparameter auf einen bestimmten Zustand zurück gesetzt.

  • Seite 78: Inbetriebnahme Über Wizard

    Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...

  • Seite 79: Inbetriebnahme Über Bedien

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme über Bedienmenü Inbetriebnahme über Bedienmenü 11.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" →  38 • Checkliste "Anschlusskontrolle" →  46 11.2...

  • Seite 80: Trennschichtmessung Konfigurieren

    Inbetriebnahme über Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 11.3 Trennschichtmessung konfigurieren 100% DK (DC ) A0011177  22 Konfigurationsparameter für Trennschichtmessung Sondenlänge Referenzpunkt der Messung Trennschichtdistanz (Abstand Flansch bis unteres Medium) Trennschicht Distanz Füllstand UP Dicke oberes Medium Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) 1.
  • Seite 81 Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme über Bedienmenü 11. Navigieren zu: Setup → Distanz  Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L 12. Navigieren zu: Setup → Trennschichtdistanz  Anzeige der Distanz D zwischen Referenzpunkt R und Trennschicht L 13.

  • Seite 82: Referenzhüllkurve Aufnehmen

    Inbetriebnahme über Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 11.4 Referenzhüllkurve aufnehmen Nach der Konfiguration der Messung empfiehlt es sich, die aktuelle Hüllkurve als Refe- renzhüllkurve aufzunehmen. Auf sie kann dann später zu Diagnosezwekcen wieder zurückgegriffen werden. Zur Aufnahme der Hüllkurve dient der Parameter Sicherung Referenzkurve.

  • Seite 83: Vor-Ort-Anzeige Konfigurieren

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme über Bedienmenü 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1 Werkseinstellung der Vor-Ort-Anzeige bei Trennschichtmessungen Parameter Werkeinstellung bei Geräten mit 1 Strom- Werkeinstellung bei Geräten mit 2 Strom- ausgang ausgängen Format Anzeige 1 Wert groß 1 Wert groß 1. Anzeigewert...

  • Seite 84: Konfiguration Verwalten

    Inbetriebnahme über Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 11.6 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern, auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten ver- walten und seinen Optionen.

  • Seite 85: Einstellungen Schützen Vor Unerlaubtem

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme über Bedienmenü 11.7 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) →  52 • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) →  53...

  • Seite 86: Inbetriebnahme

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 12.1 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" →  38 • Checkliste "Anschlusskontrolle" →  46 12.2...

  • Seite 87: Analog Input Blöcke Parametrieren

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 12.2.4 Analog Input Blöcke parametrieren Das Gerät verfügt über 2 Analog Input Blöcke, die wahlweise den verschiedenen Prozess- größen zugeordnet werden können. Werkseinstellung Analog Input Block CHANNEL AI 1 32949: Füllstand linearisiert AI 2 32856: Distanz 1.

  • Seite 88: Sprache Wählen

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP55 FOUNDATION Fieldbus XD_SCALE OUT_SCALE EU_100 EU_0 EU_100 EU_0 OUT_VALUE A0017338  24 Skalierung des Messwerts im AI Block • Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.

  • Seite 89: Operating_Mode

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 100% DK (DC ) A0011177  25 Konfigurationsparameter für Trennschichtmessung R = Referenzpunkt der Messung = Distanz Trennschicht (Abstand Flansch bis DK E = Abgleich Leer (= Nullpunkt) = Füllstand Trennschicht F = Abgleich Voll (= Spanne) = Distanz Füllstand Gesamt...

  • Seite 90: Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP55 FOUNDATION Fieldbus Schritt Block Parameter Aktion SETUP (TRDSUP) Distanz (filtered_dist_val) Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L. SETUP (TRDSUP) Trennschichtdistanz Anzeige der Distanz D zwischen Referenzpunkt R (interface_distance) und Trennschicht L SETUP (TRDSUP) Signalqualität (sig-...

  • Seite 91: Konfiguration Verwalten

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 12.7 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit die aktuelle Gerätekonfiguration zu sichern, auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten ver- walten und seinen Optionen.

  • Seite 92: Ereignisverhalten Gemäß Foundation Fieldbus-Spezifikation Ff912 Konfigurieren

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP55 FOUNDATION Fieldbus 12.8 Ereignisverhalten gemäß FOUNDATION Fieldbus- Spezifikation FF912 konfigurieren Das Gerät entspricht der FOUNDATION Fieldbus-Spezifikation FF912. Das bedeutet unter anderem: • Die Diagnosekategorie gemäß NAMUR-Empfehlung NE107 wird in herstellerunabhän- giger Form über den Feldbus übertragen: –...

  • Seite 93: Ereignisgruppen

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 12.8.1 Ereignisgruppen Die Diagnoseereignisse sind entsprechend der Quelle und dem Gewicht des Ereignisses in 16 Gruppen eingeteilt. Jeder Gruppe ist dabei ab Werk eine Default-Ereigniskategorie zugeordnet. Zu jeder Ereignisgruppe gehört dabei ein Bit der Zuordnungsparameter.
  • Seite 94 Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP55 FOUNDATION Fieldbus Ereignis-Gewicht Default-Ereigniskategorie Ereignis- Ereignisse dieser Gruppe quelle Konfiguration S441: Stromausgang 1 Prozess • S801: Energie zu niedrig • S825: Betriebstemperatur • S921: Veränderung an Referenz • S942: In Sicherheitsdistanz • S943: In Blockdistanz •...

  • Seite 95: Zuordnungsparameter

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) 12.8.2 Zuordnungsparameter Die Zuordnung der Ereigniskategorien zu den Ereignisgruppen geschieht über vier Zuord- nungsparameter. Diese befinden sich im Block RESOURCE (RB2): • FD_FAIL_MAP: für Ereigniskategorie Ausfall (F) • FD_CHECK_MAP: für Ereigniskategorie Funktionskontrolle (C) •...
  • Seite 96 Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP55 FOUNDATION Fieldbus patibel. Diese sollen nicht mehr als Ausfall (F) sondern als Funktionskontrolle (C) kategorisiert werden. Navigieren Sie im FieldCare-Navigationsfenster zur Seite Experte → Kommunika- tion → Field diagnostics → Alarm detection enable.  26 Die Spalten "Fail Map"...
  • Seite 97 Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung)  27 Die Spalten "Fail Map" und "Check Map" nach der Änderung Es ist darauf zu achten, dass für jede Ereignisgruppe in mindestens einem der Zuord- nungsparameter das entsprechende Bit gesetzt ist. Andernfalls wird mit dem Ereignis keine Kategorie über den Bus übertragen.

  • Seite 98: Konfigurierbarer Bereich

    Inbetriebnahme (blockorientierte Bedienung) Levelflex FMP55 FOUNDATION Fieldbus 12.8.3 Konfigurierbarer Bereich Für die folgenden Ereignisse lassen sich die Ereigniskategorie individuell definieren - unabhängig von der Ereignisgruppe, der sie in der Werkseinstellung zugeordnet sind: • F941: Echo verloren • S942: In Sicherheitsdistanz Um die Ereigniskategorie zu ändern, muss das Ereignis zunächst einem der Bits 1 bis 15...

  • Seite 99: Übertragung Der Ereignismeldungen Auf Den Bus

    Levelflex FMP55 FOUNDATION Fieldbus Inbetriebnahme (blockorientierte Bedienung) Gehen Sie in die Spalte Offspec Map und aktivieren Sie das Kontrollkästchen zum betroffenen Bit (hier: Configurable Area Bit 1). Bestätigen Sie die Eingabe mit der Enter-Taste. Eine Änderung der Fehlerkategorie von In Sicherheitsdistanz (In safety distance) wirkt nicht auf einen bereits bestehenden Fehler.

  • Seite 100: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Levelflex FMP55 FOUNDATION Fieldbus Diagnose und Störungsbehebung 13.1 Allgemeine Störungsbehebung 13.1.1 Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung liegt nicht Richtige Spannung anlegen. Anschlusskabel haben keinen Kon- Kontaktierung der Kabel prüfen und takt zu den Klemmen.

  • Seite 101: Parametrierfehler

    Levelflex FMP55 FOUNDATION Fieldbus Diagnose und Störungsbehebung 13.1.2 Parametrierfehler Parameterierfehler bei Füllstandmessungen Fehler Mögliche Ursache Behebung Falscher Messwert Wenn gemessene Distanz (Setup • Parameter Abgleich Leer → Distanz) mit tatsächlicher Distanz (→  135) prüfen und gegebenfalls übereinstimmt: korrigieren. Abgleichfehler •...

  • Seite 102: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Levelflex FMP55 FOUNDATION Fieldbus 13.2 Diagnoseinformation auf Vor-Ort-Anzeige 13.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 103 Levelflex FMP55 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal...

  • Seite 104: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Levelflex FMP55 FOUNDATION Fieldbus 13.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 105: Diagnoseereignis Im Bedientool

    Levelflex FMP55 FOUNDATION Fieldbus Diagnose und Störungsbehebung 13.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •...

  • Seite 106: Diagnosemeldungen Im Diagnostic Transducer Block (Trddiag)

    Diagnose und Störungsbehebung Levelflex FMP55 FOUNDATION Fieldbus 3. "Speichern ..." ("Save as ..." ) klicken und ein PDF des Protokolls speichern.  Das Protokoll enthält die Diagnosemeldungen einschließlich Behebungsmaßnah- men. C: Über die Funktion "Eventliste / Erweitertes HistoROM" ("Eventlist / Extended His- toROM")

  • Seite 107: Ereignis-Logbuch

    Levelflex FMP55 FOUNDATION Fieldbus Diagnose und Störungsbehebung 13.6 Ereignis-Logbuch 13.6.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignis-Logbuch → Ereignisliste Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: •...
  • Seite 108 Diagnose und Störungsbehebung Levelflex FMP55 FOUNDATION Fieldbus Informationsereignis Ereignistext I1092 Messwertspeicher gelöscht I1110 Schreibschutzschalter geändert I1137 Elektronik getauscht I1151 Historie rückgesetzt I1154 Klemmensp. Min./Max. rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt...

  • Seite 109: Firmware-Historie

    Levelflex FMP55 FOUNDATION Fieldbus Diagnose und Störungsbehebung 13.7 Firmware-Historie Datum Firm- Modifikationen Dokumentation (FMP55, FOUNDATION Fieldbus) ware- Betriebsanleitung Beschreibung Gerätepara- Technische Information Version meter 04.2012 01.00.zz Original-Software BA01054F/00/DE/01.12 GP01015F/00/DE/01.12 TI01003F/00/DE/14.12 05.2015 01.01.zz • Unterstützung Anzeige BA01054F/00/DE/03.15 GP01015F/00/DE/02.15 TI01003F/00/DE/17.15 SD03 BA01054F/00/DE/04.16 TI01003F/00/DE/20.16...

  • Seite 110: Wartung

    Wartung Levelflex FMP55 FOUNDATION Fieldbus Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 14.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 14.2 Reinigung von Koax-Sonden Zu Reinigungszwecken kann das Masserohr nach unten abgezogen werden. Achten Sie bei der Demontage und Wiedermontage darauf, dass die Abstandhalter zwischen Sondenstab und Masserohr nicht verschoben werden.

  • Seite 111: Reparatur

    Reparatur 15.1 Allgemeine Hinweise 15.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.

  • Seite 112: Ersatzteile

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der...

  • Seite 113: Zubehör

    Levelflex FMP55 FOUNDATION Fieldbus Zubehör Zubehör 16.1 Gerätespezifisches Zubehör 16.1.1 Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  30 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").

  • Seite 114: Häuse

    Zubehör Levelflex FMP55 FOUNDATION Fieldbus 16.1.2 Montagehalter für Elektronikgehäuse Zubehör Beschreibung Montagehalter für das Elektronikgehäuse ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  31 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.

  • Seite 115: Abgesetzte Anzeige Fhx50

    Levelflex FMP55 FOUNDATION Fieldbus Zubehör 16.1.4 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – 316L/1.4404 – Aluminium • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: –...

  • Seite 116: Überspannungsschutz

    Zubehör Levelflex FMP55 FOUNDATION Fieldbus 16.1.5 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400 … 700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...

  • Seite 117: Bluetoothmodul Für Hart-Geräte

    Levelflex FMP55 FOUNDATION Fieldbus Zubehör 16.1.6 Bluetoothmodul für HART-Geräte Zubehör Beschreibung Bluetoothmodul A0036493 • Einfache und schnelle Einrichtung über SmartBlue (App) • Keine zusätzlichen Werkzeuge oder Adapter erforderlich • Signalkurve über SmartBlue (App) • Verschlüsselte Single Point-to-Point Datenübertragung (Fraunhofer-Institut getestet) und passwortgeschützte Kom- munikation via Bluetooth®...

  • Seite 118: Kommunikationsspezifisches Zubehör

    Zubehör Levelflex FMP55 FOUNDATION Fieldbus 16.2 Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung Field Xpert SFX350 Field Xpert SFX350 ist ein mobiler Computer für die Inbetriebnahme und Wartung.

  • Seite 119: Bedienmenü

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Bedienmenü 17.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) Navigation  Bedienmenü Language →  178  Setup →  133 Betriebsart →  133 Längeneinheit →  133 Tanktyp →  133 →  134 Rohrdurchmesser →  138...
  • Seite 120 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus ‣ Analog inputs ‣ Analog input 1 … 5 →  144 Block tag →  144 Channel →  144 →  145 Process Value Filter Time ‣ Erweitertes Setup →  146 Status Verriegelung →...
  • Seite 121 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Durchmesser →  161 Zwischenhöhe →  162 Tabellenmodus →  162 ‣ Tabelle bearbeiten Füllstand →  164 Kundenwert →  164 Tabelle aktivieren →  164 ‣ →  166 Sicherheitseinstellungen →  166...
  • Seite 122 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Ausschaltverzögerung →  176 Fehlerverhalten →  176 Schaltzustand →  176 Invertiertes Ausgangssignal →  176 ‣ →  178 Anzeige Language →  178 Format Anzeige →  178 1 … 4. Anzeigewert →...
  • Seite 123 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Konfigurationsdaten verwalten →  185 Ergebnis Vergleich →  186 ‣ Administration →  188 ‣ Freigabecode definieren →  190 Freigabecode definieren →  190 Freigabecode bestätigen →  190 Gerät zurücksetzen →  188 ...
  • Seite 124 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus ‣ Messwerte →  197 Distanz →  137 Füllstand linearisiert →  160 Trennschichtdistanz →  139 →  161 Trennschicht linearisiert Dicke oberes Medium →  198 Klemmenspannung 1 →  199 ‣...
  • Seite 125 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Schaltzustand →  209 Simulation Gerätealarm →  209 ‣ Gerätetest →  210 Start Gerätetest →  210 Ergebnis Gerätetest →  210 Letzter Test →  210 Füllstandsignal →  211 →  211 Einkopplungssignal →...

  • Seite 126: Übersicht Bedienmenü (Bedientool)

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 17.2 Übersicht Bedienmenü (Bedientool) Navigation  Bedienmenü  Setup →  133 Betriebsart →  133 Längeneinheit →  133 Tanktyp →  133 →  134 Rohrdurchmesser Mediengruppe →  134 Abgleich Leer →  135 Abgleich Voll →...
  • Seite 127 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Channel →  144 Process Value Filter Time →  145 ‣ Erweitertes Setup →  146 Status Verriegelung →  146 Zugriffsrechte Bediensoftware →  146 Freigabecode eingeben →  147 ‣ Trennschicht →  148 →...
  • Seite 128 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Durchmesser →  161 Zwischenhöhe →  162 Tabellenmodus →  162 Tabellen Nummer →  163 →  164 Füllstand Füllstand →  164 Kundenwert →  164 Tabelle aktivieren →  164 ‣...
  • Seite 129 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Ausschaltverzögerung →  176 Fehlerverhalten →  176 Schaltzustand →  176 Invertiertes Ausgangssignal →  176 ‣ Anzeige →  178 Language →  178 Format Anzeige →  178 →  180 1 … 4. Anzeigewert →...
  • Seite 130 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Sicherung Status →  186 Ergebnis Vergleich →  186 ‣ Administration →  188 Freigabecode definieren →  190 →  188 Gerät zurücksetzen  Diagnose →  191 Aktuelle Diagnose →  191 Zeitstempel →...
  • Seite 131 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Trennschichtdistanz →  139 Trennschicht linearisiert →  161 Dicke oberes Medium →  198 Klemmenspannung 1 →  199 ‣ Analog inputs ‣ Analog input 1 … 5 →  199 Block tag →  144 →...
  • Seite 132 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Füllstandsignal →  211 Einkopplungssignal →  211 Trennschichtsignal →  211 ‣ Heartbeat →  212 Endress+Hauser...

  • Seite 133: Menü "Setup

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü 17.3 Menü "Setup" • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Freigabecode gesperrt werden können.
  • Seite 134 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Beschreibung Tanktyp wählen. Auswahl • Metall • Bypass/Schwallrohr • Nicht metallisch • Installation außerhalb • Koax Werkseinstellung Abhängig von der Sonde Zusätzliche Information • Abhängig von der Sonde sind nicht alle oben genannten Optionen vorhanden oder kann es weitere Optionen geben.

  • Seite 135: Werkseinstellung

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Durch Parameter Mediengruppe wird Parameter Mediumseigenschaft folgendermaßen voreingestellt: Mediengruppe Mediumseigenschaft Sonstiges Unbekannt Wässrig (DK >= 4) DK 4 ... 7 Parameter Mediumseigenschaft kann nachträglich geändert werden. Parameter Mediengruppe behält dabei aber seinen Wert. Der Wert von Parameter Mediumsei- genschaft ist für die Signalauswertung maßgeblich.
  • Seite 136 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Zusätzliche Information 100% 100% A0013188  33 Abgleich Voll (F) bei Trennschichtmessungen Bei Trennschichtmessungen gilt der Parameter Abgleich Voll sowohl für die Trenn- schichthöhe als auch für den Gesamtfüllstand.
  • Seite 137 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Distanz Navigation  Setup → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013199  35 Distanz bei Trennschichtmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  133).
  • Seite 138 Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Von diesen beiden Echos wird dasjenige mit der geringeren Signalqualität angezeigt. Produkstruktur: Merkmal 540 "Anwendungspakete", Option EB "Trennschichtmessung"...

  • Seite 139: Trennschicht

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Trennschicht Navigation  Setup → Trennschicht Voraussetzung Betriebsart (→  133) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt gemessene Trennschichthöhe L (vor Linearisierung). Zusätzliche Information A0013197 Die Einheit ist bestimmt durch Parameter Füllstandeinheit (→  150).
  • Seite 140 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Zusätzliche Information A0013202 Die Einheit ist bestimmt durch Parameter Längeneinheit (→  133). Bestätigung Distanz  Navigation  Setup → Bestätigung Distanz Beschreibung Angeben, ob gemessene Distanz und tatsächliche Distanz übereinstimmen. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest.

  • Seite 141: Aktuelle Ausblendung

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü • Distanz zu klein Zu wählen, wenn die angezeigte Distanz kleiner ist als die tatsächliche Distanz. Das Gerät sucht das nächste Echo und kehrt zu Parameter Bestätigung Distanz zurück. Es wird die neue Distanz angezeigt. Der Vergleich ist iterativ zu wiederholen, bis die ange- zeigte mit der tatsächlichen Distanz übereinstimmt.
  • Seite 142 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Beschreibung Neues Ende der Ausblendung angeben. Eingabe 0 … 200 000,0 m Werkseinstellung 0,1 m Zusätzliche Information Dieser Parameter bestimmt, bis zu welcher Distanz die neue Ausblendung aufgenommen werden soll. Die Distanz wird ab dem Referenzpunkt gemessen, das heißt ab der Unter- kante des Montageflansches oder Einschraubstücks.

  • Seite 143: Wizard "Ausblendung

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü 17.3.1 Wizard "Ausblendung" Wizard Ausblendung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur Ausblendung direkt in Menü Setup (→  133) In Wizard Ausblendung werden jeweils zwei Parameter gleichzeitig auf dem Display angezeigt.

  • Seite 144: Untermenü "Analog Input 1

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 17.3.2 Untermenü "Analog input 1 … 5" Für jeden AI-Block des Geräts gibt es ein Untermenü Analog inputs. Im AI-Block wird die Messwertübertragung auf den Bus parametriert. In diesem Untermenü lassen sich nur die grundlegenden Eigenschaften der AI-Blöcke parametrieren.

  • Seite 145: Process Value Filter Time

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Process Value Filter Time Navigation  Setup → Analog inputs → Analog input 1 … 7 → Process Value Filter Time Beschreibung Eingabe der Filterzeitvorgabe für die Filterung des umgewandelten Eingangswerts (PV). Eingabe Positive Gleitkommazahl Werkseinstellung Zusätzliche Information...

  • Seite 146: Untermenü "Erweitertes Setup

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 17.3.3 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitertes Setup Status Verriegelung Navigation  Setup → Erweitertes Setup → Status Verriegelung Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Anzeige • Hardware-verriegelt • Vorübergehend verriegelt Zusätzliche Information...

  • Seite 147: Zugriffsrechte Anzeige

    • Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...

  • Seite 148: Trennschicht

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Untermenü "Trennschicht" Navigation  Setup → Erweitertes Setup → Trennschicht Prozesseigenschaft  Navigation  Setup → Erweitertes Setup → Trennschicht → Prozesseigenschaft Beschreibung Typische Trennschicht-Änderungsgeschwindigkeit angeben. Auswahl • Schnell > 1 m/min • Standard < 1 m/min •...

  • Seite 149: Dk Wert Untere Phase

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information Bedeutung der Optionen • Sonderparam.: Automatische Dk Ber. – Voraussetzung: Die spezifische Kapazität (pF/m) ist bekannt – Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, werden der Gesamtfüllstand und die Trennschichthöhe über das Geführte Radar bestimmt. Die Dielektrizitätskonstante des oberen Mediums wird dabei ständig nachkorrigiert.

  • Seite 150: Füllstandeinheit

    Für die Dielektrizitätskonstanten (DK-Werte) vieler wichtiger in der Industrie verwen- deten Medien siehe: • das DK-Handbuch von Endress+Hauser (CP01076F) • die "DC Values App" von Endress+Hauser (verfügbar für Android und iOS) Die Werkseinstellung, ε = 80, gilt für Wasser bei 20 °C (68 °F).

  • Seite 151: Füllstandkorrektur

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü A0013220 Ausblendung von Störechos am oberen Sondenende Ausblendung des Gesamtfüllstands bei geflutetem Bypass UB Obere Blockdistanz Füllstandkorrektur  Navigation  Setup → Erweitertes Setup → Trennschicht → Füllstandkorrektur Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0 … 200 000,0 %...
  • Seite 152 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Zusätzliche Information A0013313 UP Trennschichtdicke (= Dicke des oberen Mediums) Zusammen mit diesem Parameter wird auf der Vor-Ort-Anzeige die gemessene Trennschichtdicke angezeigt. Durch Vergleich der beiden Trennschichtdicken kann das Gerät die Dielektrizitätskonstante des oberen Mediums selbstständig korrigieren.
  • Seite 153 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Benutze berechneten DK Wert  Navigation  Setup → Erweitertes Setup → Trennschicht → Benutze berechneten DK Wert Beschreibung Angeben, ob die berechnete Dielektrizitätskonstante benutzt werden soll. Auswahl • Sichern und beenden • Abbrechen und beenden...

  • Seite 154: Automatische Dk Berechnung

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Wizard "Automatische DK Berechnung" Wizard Automatische DK Berechnung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur automati- schen DK-Berechnung direkt in Untermenü Trennschicht (→  148) In Wizard Automatische DK Berechnung werden jeweils ein oder zwei Parameter gleichzeitig auf dem Display angezeigt.
  • Seite 155 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Untermenü "Linearisierung" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  36 Linearisierung: Umrechnung des Füllstands und gegebenenfalls der Trennschicht in ein Volumen oder ein Gewicht;...

  • Seite 156: Linearisierung

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitertes Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  158 Einheit nach Linearisierung →  159 Freitext →  160 Maximaler Wert →  161 Durchmesser →...
  • Seite 157 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitertes Setup → Linearisierung ‣ Linearisierung Linearisierungsart →  158 Einheit nach Linearisierung →  159 Freitext →  160 Füllstand linearisiert →  160 Trennschicht linearisiert →...

  • Seite 158: Linearisierungsart

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Beschreibung der Parameter Navigation  Setup → Erweitertes Setup → Linearisierung Linearisierungsart  Navigation  Setup → Erweitertes Setup → Linearisierung → Linearisierungsart Beschreibung Linearisierungsart wählen. Auswahl • Keine • Linear • Tabelle • Pyramidenboden •...

  • Seite 159: Einheit Nach Linearisierung

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Bedeutung der Optionen • Keine Der Füllstand wird ohne Umrechnung in der Füllstandeinheit ausgegeben. • Linear Der Ausgabewert (Volumen/Gewicht) ist proportional zum Füllstand L. Das gilt bei- spielsweise für stehend zylindrische Tanks und Silos. Folgende Parameter müssen zusätzlich angegeben werden:...

  • Seite 160: Freitext

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Beschreibung Einheit für den linearisierten Wert wählen. Auswahl SI-Einheiten US-Einheiten Imperial Einheiten • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • dm³ • m³ • hl • l •...

  • Seite 161: Maximaler Wert

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Trennschicht linearisiert Navigation  Setup → Erweitertes Setup → Linearisierung → Trennschicht linearisiert Voraussetzung Betriebsart (→  133) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt linearisierte Trennschichthöhe. Zusätzliche Information Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung →  159.
  • Seite 162 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Zwischenhöhe  Navigation  Setup → Erweitertes Setup → Linearisierung → Zwischenhöhe Voraussetzung Linearisierungsart (→  158) hat einen der folgenden Werte: • Pyramidenboden • Konischer Boden • Schrägboden Eingabe 0 … 200 m Werkseinstellung Zusätzliche Information...
  • Seite 163 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information Bedeutung der Optionen • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben. • Halbautomatisch Für jeden Tabellenpunkt wird der Füllstand vom Gerät gemessen. Der zugehörige linear- isierte Wert wird manuell eingegeben.
  • Seite 164 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Füllstand (Manuell)  Navigation  Setup → Erweitertes Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  158) = Tabelle • Tabellenmodus (→  162) = Manuell Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung).
  • Seite 165 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Werkseinstellung Deaktivieren Zusätzliche Information Bedeutung der Optionen • Deaktivieren Es wird keine Linearisierung berechnet. Wenn gleichzeitig Linearisierungsart (→  158) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert.

  • Seite 166: Werkseinstellung

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen Ausgang bei Echoverlust  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Ausgang bei Echoverlust Beschreibung Ausgangsverhalten bei Echoverlust Auswahl • Letzter gültiger Wert •...
  • Seite 167 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Rampe bei Echoverlust  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Rampe bei Echoverlust Voraussetzung Ausgang bei Echoverlust (→  166) = Rampe bei Echoverlust Beschreibung Rampensteigung bei Echoverlust Eingabe Gleitkommazahl mit Vorzeichen...
  • Seite 168 • Experte → Sensor → Gasphasenkompensation → GPK-Modus= An, Ohne Korrektur oder Externe Korrektur Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0013219  38 Blockdistanz (UB) bei Messung in Flüssigkeiten...
  • Seite 169 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Untermenü "Sondeneinstellungen" Mit Untermenü Sondeneinstellungen lässt sich sicherstellen, dass das Gerät das Sonde- nendsignal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge überein- stimmt.
  • Seite 170 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Bestätigung Sondenlänge  Navigation  Setup → Erweitertes Setup → Sondeneinstellungen → Bestätigung Sondenlänge Beschreibung Angeben, ob der in Parameter Aktuelle Sondenlänge →  169 angezeigte Wert mit der tatsächlichen Sondenlänge übereinstimmt. Aufgrund dieser Eingabe führt das Gerät eine Sondenlängenkorrektur durch.
  • Seite 171 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Wizard "Sondenlängenkorrektur" Wizard Sondenlängenkorrektur ist nur bei Bedienung über Vor-Ort-Anzeige vorhan- den. Bei Bedienung über Bedientool befinden sich die Parameter zur Sondenlängen- korrektur direkt in Untermenü Sondeneinstellungen (→  169). Navigation  Setup → Erweitertes Setup → Sondeneinstellungen → Sonden- längenkorrektur...
  • Seite 172 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Untermenü "Schaltausgang" Das Untermenü Schaltausgang (→  172) ist nur vorhanden bei Geräten mit Schalt- ausgang. Navigation  Setup → Erweitertes Setup → Schaltausgang Funktion Schaltausgang  Navigation  Setup → Erweitertes Setup → Schaltausgang → Funktion Schaltausgang Beschreibung Funktion für Schaltausgang wählen.
  • Seite 173 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Auswahl • Aus • Digitalausgang ED 1 • Digitalausgang ED 2 • Digitalausgang 1 • Digitalausgang 2 • Digitalausgang 3 • Digitalausgang 4 • Digitalausgang 5 • Digitalausgang 6 • Digitalausgang 7 • Digitalausgang 8 Werkseinstellung Zusätzliche Information...
  • Seite 174 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Auswahl • Alarm • Alarm oder Warnung • Warnung Werkseinstellung Alarm Einschaltpunkt  Navigation  Setup → Erweitertes Setup → Schaltausgang → Einschaltpunkt Voraussetzung Funktion Schaltausgang (→  172) = Grenzwert Beschreibung Messwert für Einschaltpunkt eingeben.

  • Seite 175: Einschaltverzögerung

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü A0015586 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltverzögerung  Navigation  Setup → Erweitertes Setup → Schaltausgang → Einschaltverzögerung Voraussetzung • Funktion Schaltausgang (→  172) = Grenzwert • Zuordnung Grenzwert (→  173) ≠ Aus Beschreibung Verzögerungszeit für das Einschalten des Schaltausgangs festlegen.
  • Seite 176 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Ausschaltverzögerung  Navigation  Setup → Erweitertes Setup → Schaltausgang → Ausschaltverzögerung Voraussetzung • Funktion Schaltausgang (→  172) = Grenzwert • Zuordnung Grenzwert (→  173) ≠ Aus Beschreibung Verzögerungszeit für das Ausschalten des Schaltausgangs festlegen.

  • Seite 177: Zusätzliche Information

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
  • Seite 178 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Untermenü "Anzeige" Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlos- sen ist. Navigation  Setup → Erweitertes Setup → Anzeige Language Navigation  Setup → Erweitertes Setup → Anzeige → Language Beschreibung Sprache der Vor-Ort-Anzeige einstellen.
  • Seite 179 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information 4841.000 Â A0019963  39 "Format Anzeige" = "1 Wert groß" Â 93.5 % Â 159.0 A0019964  40 "Format Anzeige" = "1 Bargraph + 1 Wert" Â 93.5 Â 159.0 A0019965  41 "Format Anzeige"...
  • Seite 180 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 1 … 4. Anzeigewert  Navigation  Setup → Erweitertes Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen, der auf der Vor-Ort-Anzeige dargestellt wird. Auswahl • Füllstand linearisiert • Distanz • Trennschicht linearisiert • Trennschichtdistanz •...
  • Seite 181 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information Die Einstellung beeinflusst nicht die Mess- oder Rechengenauigkeit des Geräts. Intervall Anzeige Navigation  Setup → Erweitertes Setup → Anzeige → Intervall Anzeige Beschreibung Anzeigedauer von Messwerten auf Vor-Ort-Anzeige einstellen, wenn diese im Wechsel angezeigt werden.
  • Seite 182 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Zusätzliche Information XXXXXXXXX A0029422 Position des Kopfzeilentexts auf der Anzeige Bedeutung der Optionen • Messstellenbezeichnung Wird im Parameter Messstellenbezeichnung definiert. • Freitext Wird im Parameter Kopfzeilentext (→  182) definiert. Kopfzeilentext  Navigation  Setup → Erweitertes Setup → Anzeige → Kopfzeilentext Voraussetzung Kopfzeile (→...

  • Seite 183: Hintergrundbeleuchtung

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Werkseinstellung Dezimal Zusätzliche Information Die Option ft-in-1/16'' gilt nur für Längeneinheiten. Nachkommastellen Menü  Navigation  Setup → Erweitertes Setup → Anzeige → Nachkommastellen Menü Beschreibung Anzahl Nachkommastellen für Zahlen im Bedienmenü wählen. Auswahl • x •...
  • Seite 184 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Kontrast Anzeige Navigation  Setup → Erweitertes Setup → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung). Eingabe 20 … 80 % Werkseinstellung Abhängig vom Display Zusätzliche Information Kontrast einstellen via Drucktasten: •...
  • Seite 185 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Untermenü "Datensicherung Anzeigemodul" Dieses Untermenü ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
  • Seite 186 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
  • Seite 187 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information Bedeutung der Anzeigeoptionen • Einstellungen identisch Die aktuelle Gerätekonfiguration im Gerät stimmt mit ihrer Sicherungskopie im Anzeige- modul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration im Gerät stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein.
  • Seite 188 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  147) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
  • Seite 189 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Parameter wird ohne Aktion verlassen. • Auf Werkseinstellung Alle Parameter werden auf die bestellcodespezifische Werkseinstellung zurückgesetzt. • Auf Auslieferungszustand Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. Der Auslieferungs- zustand kann sich von der Werkseinstellung unterscheiden, wenn bei der Bestellung kundenspezifische Parameterwerte angegeben wurden.
  • Seite 190 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Wizard "Freigabecode definieren" Wizard Freigabecode definieren ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befindet sich Parameter Freigabecode defi- nieren direkt in Untermenü Administration. Parameter Freigabecode bestätigen gibt es bei Bedienung über Bedientool nicht.

  • Seite 191: Menü "Diagnose

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü 17.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Aktuelle Diagnose Beschreibung Zeigt aktuell anstehende Diagnosemeldung. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens •...
  • Seite 192 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Zeitstempel Navigation  Diagnose → Zeitstempel Betriebszeit ab Neustart Navigation  Diagnose → Betriebszeit ab Neustart Beschreibung Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist. Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist.

  • Seite 193: Untermenü "Diagnoseliste

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü 17.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1 … 5 Navigation  Diagnose → Diagnoseliste → Diagnose 1 Beschreibung Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: •...

  • Seite 194: Untermenü "Ereignis-Logbuch

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 17.4.2 Untermenü "Ereignis-Logbuch" Untermenü Ereignis-Logbuch existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" angezeigt werden. Navigation  Diagnose → Ereignis-Logbuch Filteroptionen  Navigation ...

  • Seite 195: Untermenü "Geräteinformation

    Diagnose → Geräteinformation → Seriennummer Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
  • Seite 196 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Gerätename Navigation  Diagnose → Geräteinformation → Gerätename  Diagnose → Geräteinformation → Gerätename Bestellcode  Navigation  Diagnose → Geräteinformation → Bestellcode  Diagnose → Geräteinformation → Bestellcode Zusätzliche Information Der Bestellcode entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt.

  • Seite 197: Untermenü "Messwerte

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü 17.4.4 Untermenü "Messwerte" Navigation  Diagnose → Messwerte Distanz Navigation  Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013199  44 Distanz bei Trennschichtmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→...

  • Seite 198: Trennschicht Linearisiert

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zur Trennschicht. Zusätzliche Information A0013202 Die Einheit ist bestimmt durch Parameter Längeneinheit (→  133). Trennschicht linearisiert Navigation  Diagnose → Messwerte → Trennschicht linearisiert Voraussetzung Betriebsart (→...

  • Seite 199: Untermenü "Analog Input 1

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Zusätzliche Information A0013313 UP Dicke oberes Medium Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung →  159. Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspannung 1 17.4.5 Untermenü "Analog input 1 … 5"...
  • Seite 200 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Channel Navigation  Diagnose → Analog inputs → Analog input 1 … 7 → Channel Beschreibung Auswahl des Eingangswerts, der im Analog Input Funktionsblock verarbeitet werden soll. Auswahl • Uninitialized • Füllstand linearisiert • Absolute Echoamplitude •...
  • Seite 201 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Units index Navigation  Diagnose → Analog inputs → Analog input 1 … 7 → Units index Beschreibung Zeigt die Einheit des Ausgangswerts. Endress+Hauser...

  • Seite 202: Untermenü "Messwertspeicher

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 17.4.6 Untermenü "Messwertspeicher" Navigation  Diagnose → Messwertspeicher Zuordnung 1 … 4. Kanal  Navigation  Diagnose → Messwertspeicher → Zuordnung 1 … 4. Kanal Auswahl • Aus • Füllstand linearisiert • Distanz • Ungefilterte Distanz •...
  • Seite 203 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Speicherintervall  Navigation  Diagnose → Messwertspeicher → Speicherintervall  Diagnose → Messwertspeicher → Speicherintervall Eingabe 1,0 … 3 600,0 s Werkseinstellung 30,0 s Zusätzliche Information Dieser Parameter bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Daten- speicher und somit die maximale speicherbare Prozesszeit T •...
  • Seite 204 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Untermenü "Anzeige 1 … 4. Kanal" Die Untermenüs Anzeige 1 … 4. Kanal existieren nur bei Bedienung über Vor-Ort- Anzeige. Bei Bedienung über FieldCare kann das Diagramm über die FieldCare-Funk- tion "Event List / HistoROM" angezeigt werden.

  • Seite 205: Untermenü "Simulation

    Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü 17.4.7 Untermenü "Simulation" Untermenü Simulation dient zur Simulation bestimmter Messwerte oder Situationen. Damit lässt sich die korrekte Parametrierung des Geräts sowie nachgeschalteter Auswer- teeinheiten prüfen. Simulierbare Situationen Zu simulierende Situation Zugehörige Parameter Bestimmter Wert einer Prozessgröße •...
  • Seite 206 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den- SIM-Schalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufste- cken.  Anzeigemodul steckt am Rand des Elektronikraums. A0013909 4. SIM-Schalter in Position ON: Simulation von Messwerten ist möglich. SIM-Schalter in Position OFF (Werkseinstellung): Simulation von Messwerten ist gesperrt.
  • Seite 207 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozessgröße →  208 Wert Prozessgröße →  208 Simulation Schaltausgang →  208 Schaltzustand →  209 Simulation Gerätealarm →  209...
  • Seite 208 Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus Beschreibung der Parameter Navigation  Experte → Diagnose → Simulation Zuordnung Prozessgröße  Navigation  Experte → Diagnose → Simulation → Zuordnung Prozessgröße Auswahl • Aus • Füllstand • Trennschicht • Füllstand linearisiert • Trennschicht linearisiert •...
  • Seite 209 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Werkseinstellung Schaltzustand  Navigation  Experte → Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  208) = An Beschreibung Zustand des Schaltausgangs für die Simulation wählen. Auswahl • Offen • Geschlossen Werkseinstellung Offen Zusätzliche Information...

  • Seite 210: Untermenü "Gerätetest

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 17.4.8 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Gerätetest starten. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Wenn ein Echoverlust vorliegt, ist kein Gerätetest möglich.
  • Seite 211 Levelflex FMP55 FOUNDATION Fieldbus Bedienmenü Füllstandsignal Navigation  Diagnose → Gerätetest → Füllstandsignal Voraussetzung Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für das Füllstandsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Füllstandsignal = Prüfung nicht i. O.: Einbau des Geräts und Dielektrizitätskonstante des Mediums prüfen.

  • Seite 212: Untermenü "Heartbeat

    Bedienmenü Levelflex FMP55 FOUNDATION Fieldbus 17.4.9 Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung...

  • Seite 213: Stichwortverzeichnis

    Levelflex FMP55 FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis 0 … 9 1. Anzeigewert (Parameter) ....180 Dämpfung Anzeige (Parameter) ....181 1.
  • Seite 214 Stichwortverzeichnis Levelflex FMP55 FOUNDATION Fieldbus Ergebnis Vergleich (Parameter) ....186 Koaxsonden Ersatzteile ....... . 112 Seitliche Belastbarkeit .
  • Seite 215 Levelflex FMP55 FOUNDATION Fieldbus Stichwortverzeichnis Schwallrohr ....... . 29 Seilsonde Überspannungsschutz...
  • Seite 216 Stichwortverzeichnis Levelflex FMP55 FOUNDATION Fieldbus Schreibzugriff ......52 Zugriffsrechte Bediensoftware (Parameter) ..146 Zuordnung 1 …...
  • Seite 218 *71396574* 71396574 www.addresses.endress.com...

Diese Anleitung auch für:

Levelflex fmp51Levelflex fmp52Levelflex fmp54Levelflex fmp55
