Inbetriebnahme

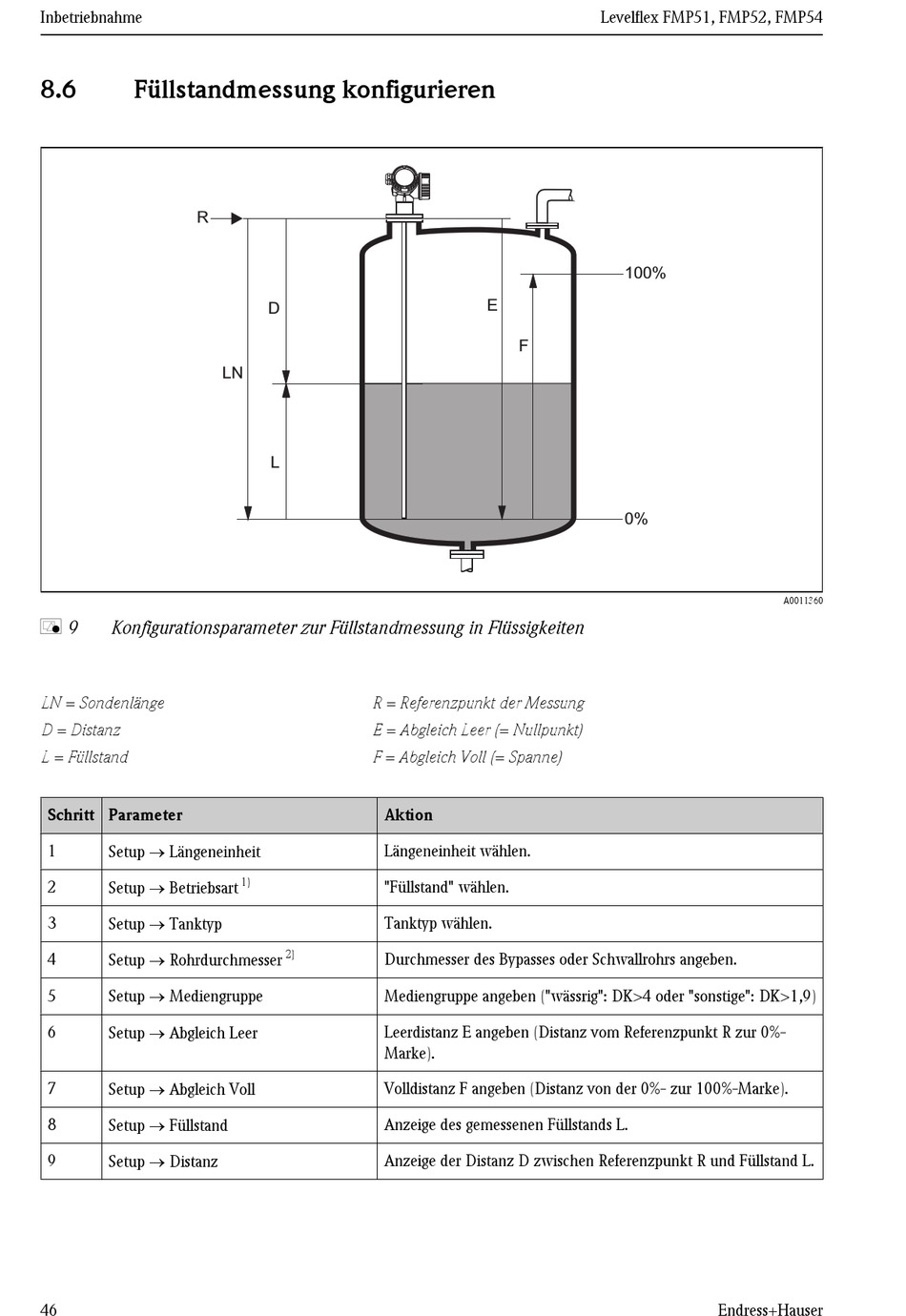

8.6 Füllstandmessung konfigurieren
R
å 9 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
LN = Sondenlänge
D = Distanz
L = Füllstand
Schritt Parameter
Setup ® Längeneinheit
1
Setup ® Betriebsart
2
Setup ® Tanktyp
3
Setup ® Rohrdurchmesser
4
Setup ® Mediengruppe
5
Setup ® Abgleich Leer
6
7 Setup ® Abgleich Voll
8 Setup ® Füllstand
9 Setup ® Distanz
46
D
LN
L
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
Aktion
Längeneinheit wählen.
1)
"Füllstand" wählen.
Tanktyp wählen.
2)
Durchmesser des Bypasses oder Schwallrohrs angeben.
Mediengruppe angeben ("wässrig": DK>4 oder "sonstige": DK>1,9)
Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-
Marke).
Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
Anzeige des gemessenen Füllstands L.
Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L.
Levelflex FMP51, FMP52, FMP54
100%
E
F
0%
A0011360
