Levelflex FMP51, FMP52, FMP54

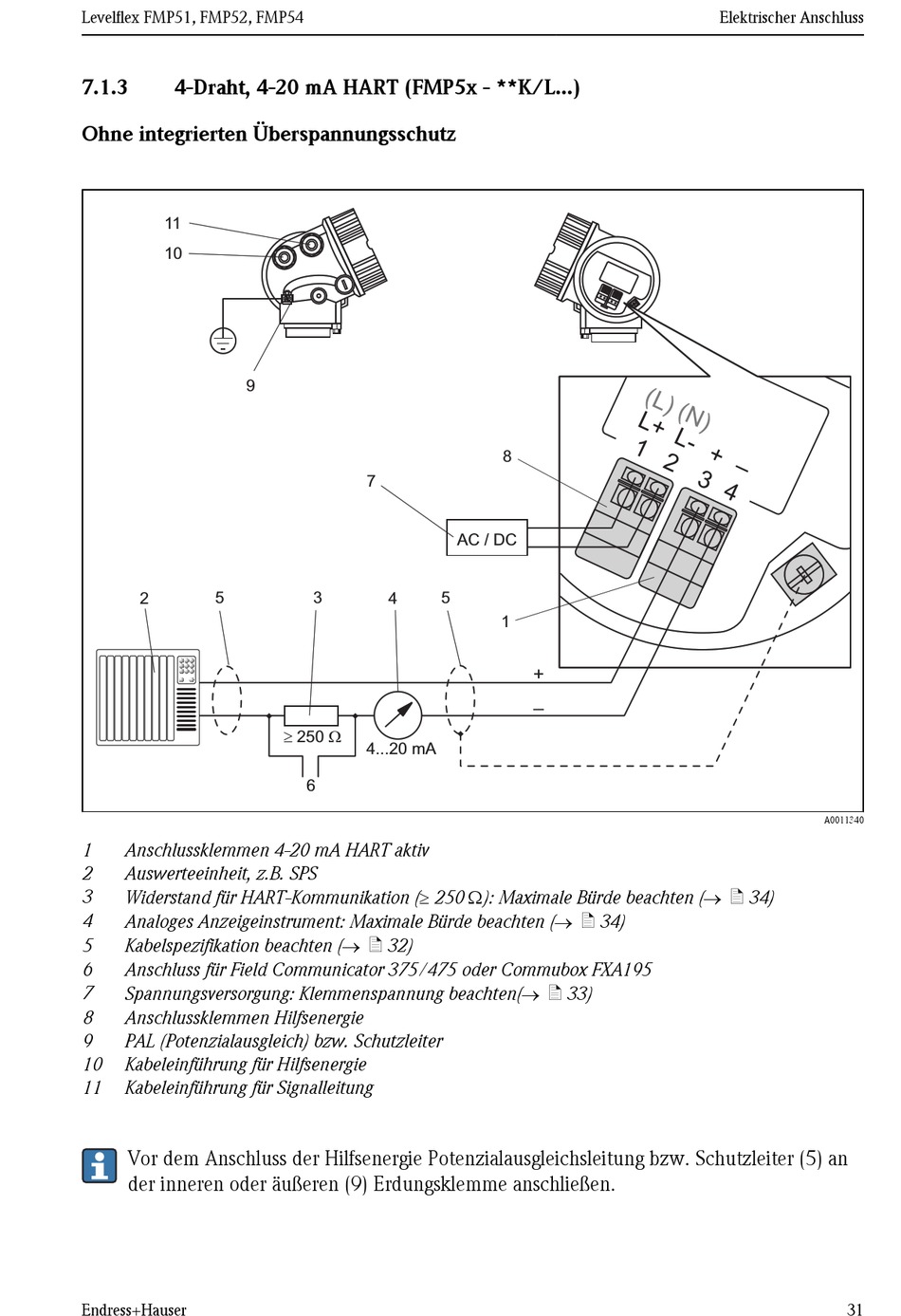

7.1.3 4-Draht, 4-20 mA HART (FMP5x - **K/L...)
Ohne integrierten Überspannungsschutz
11
10
9
5
2
1 Anschlussklemmen 4-20 mA HART aktiv
2 Auswerteeinheit, z.B. SPS
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 34)
3
4
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 34)
5 Kabelspezifikation beachten (® ä 32)
6 Anschluss für Field Communicator 375/475 oder Commubox FXA195
7 Spannungsversorgung: Klemmenspannung beachten(® ä 33)
8 Anschlussklemmen Hilfsenergie
9 PAL (Potenzialausgleich) bzw. Schutzleiter
10 Kabeleinführung für Hilfsenergie
11 Kabeleinführung für Signalleitung
Vor dem Anschluss der Hilfsenergie Potenzialausgleichsleitung bzw. Schutzleiter (5) an
der inneren oder äußeren (9) Erdungsklemme anschließen.
Endress+Hauser
7
3 5
4
250
³ W
4...20 mA
6
8
AC / DC
1
+
–
Elektrischer Anschluss
A0011340
31
