Montage
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen Form
A.
Dazu passen folgende Dichtringe:
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm
• Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwen-
dung beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:
• FMP51:
• FMP54:

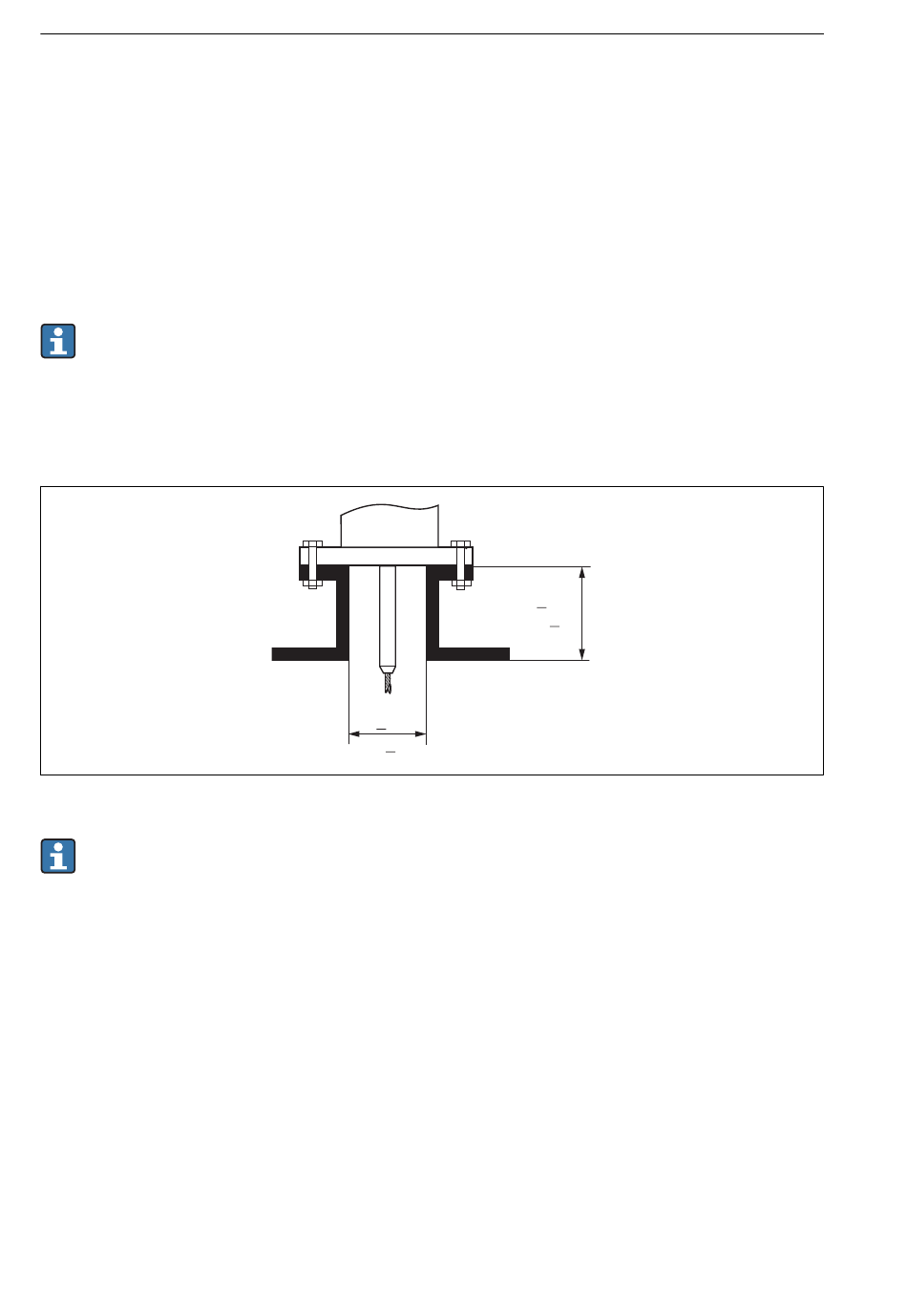

6.2.2 Stutzenmontage mit Flansch
Für FMP52: Tellerfedern benutzen, um elektrischen Kontakt zwischen Tank und Geräte-
flansch sicherzustellen; siehe Abbildung unten.
Alternativ: die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in
regelmässigen Abständen nachziehen. Empfohlenes Drehmoment:
60...100 Nm (44,3...73,7 lbf ft).
14
< 150
Ø
mm (in)
( Ø < 6)
Levelflex FMP51, FMP52, FMP54
< 150
( 6) <
A0015122
