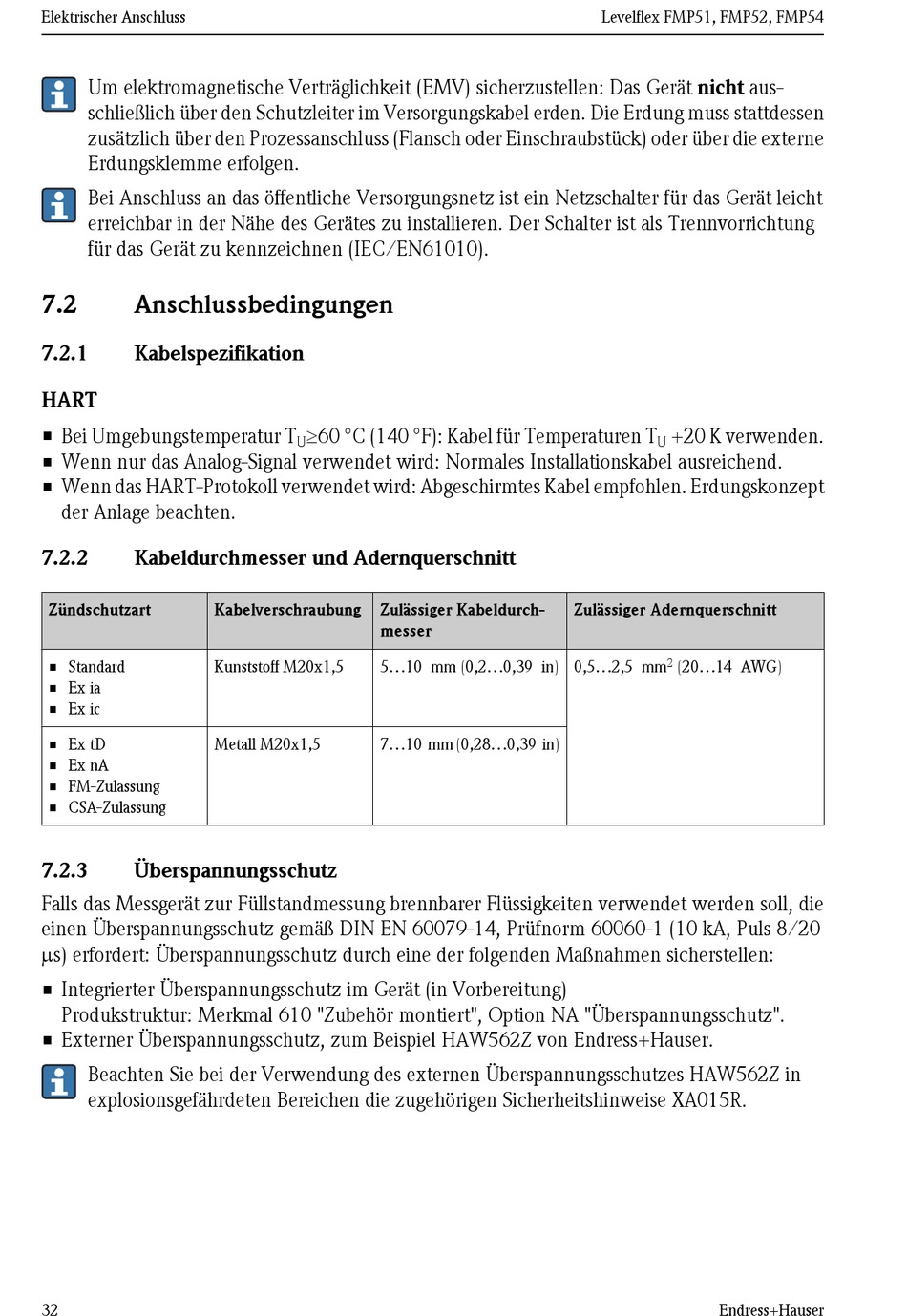

Endress+Hauser Levelflex FMP51 Kurzanleitung Seite 32

Elektrischer Anschluss
Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht aus-
schließlich über den Schutzleiter im Versorgungskabel erden. Die Erdung muss stattdessen
zusätzlich über den Prozessanschluss (Flansch oder Einschraubstück) oder über die externe
Erdungsklemme erfolgen.
Bei Anschluss an das öffentliche Versorgungsnetz ist ein Netzschalter für das Gerät leicht
erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvorrichtung
für das Gerät zu kennzeichnen (IEC/EN61010).
7.2 Anschlussbedingungen
7.2.1 Kabelspezifikation
HART
• Bei Umgebungstemperatur T
• Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend.
• Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungskonzept
der Anlage beachten.
7.2.2 Kabeldurchmesser und Adernquerschnitt
Zündschutzart
• Standard
• Ex ia
• Ex ic
• Ex tD
• Ex nA
• FM-Zulassung
• CSA-Zulassung
7.2.3 Überspannungsschutz
Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die
einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20
ms) erfordert: Überspannungsschutz durch eine der folgenden Maßnahmen sicherstellen:
• Integrierter Überspannungsschutz im Gerät (in Vorbereitung)
Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz".
• Externer Überspannungsschutz, zum Beispiel HAW562Z von Endress+Hauser.
Beachten Sie bei der Verwendung des externen Überspannungsschutzes HAW562Z in
explosionsgefährdeten Bereichen die zugehörigen Sicherheitshinweise XA015R.
32
³60 °C (140 °F): Kabel für Temperaturen T
U
Kabelverschraubung Zulässiger Kabeldurch-
messer
Kunststoff M20x1,5 5...10 mm (0,2...0,39 in) 0,5...2,5 mm
Metall M20x1,5 7...10 mm (0,28...0,39 in)
Levelflex FMP51, FMP52, FMP54
+20 K verwenden.
U
Zulässiger Adernquerschnitt
2
(20...14 AWG)
